电路板锁具配套定制金属钥匙结构

　　这类钥匙结构主要面向带防护面板的电路板锁闭场景，常见于工业控制柜、嵌入式设备检修门、小型仪器壳体以及需要限制非授权开启的电子组件仓。电路板本身往往布置在设备内部，调试、接线或更换模块时才需要打开对应锁位，若采用普通紧固件，每次维护都要反复拆装，既容易造成螺孔滑牙，也会让裸露的板卡长期处于可随意触碰的状态。配套专用钥匙后，日常运维人员可以快速完成解锁和锁止，无关人员则因缺少匹配工具无法直接开启，从而在设备使用便利性和防护等级之间取得平衡。

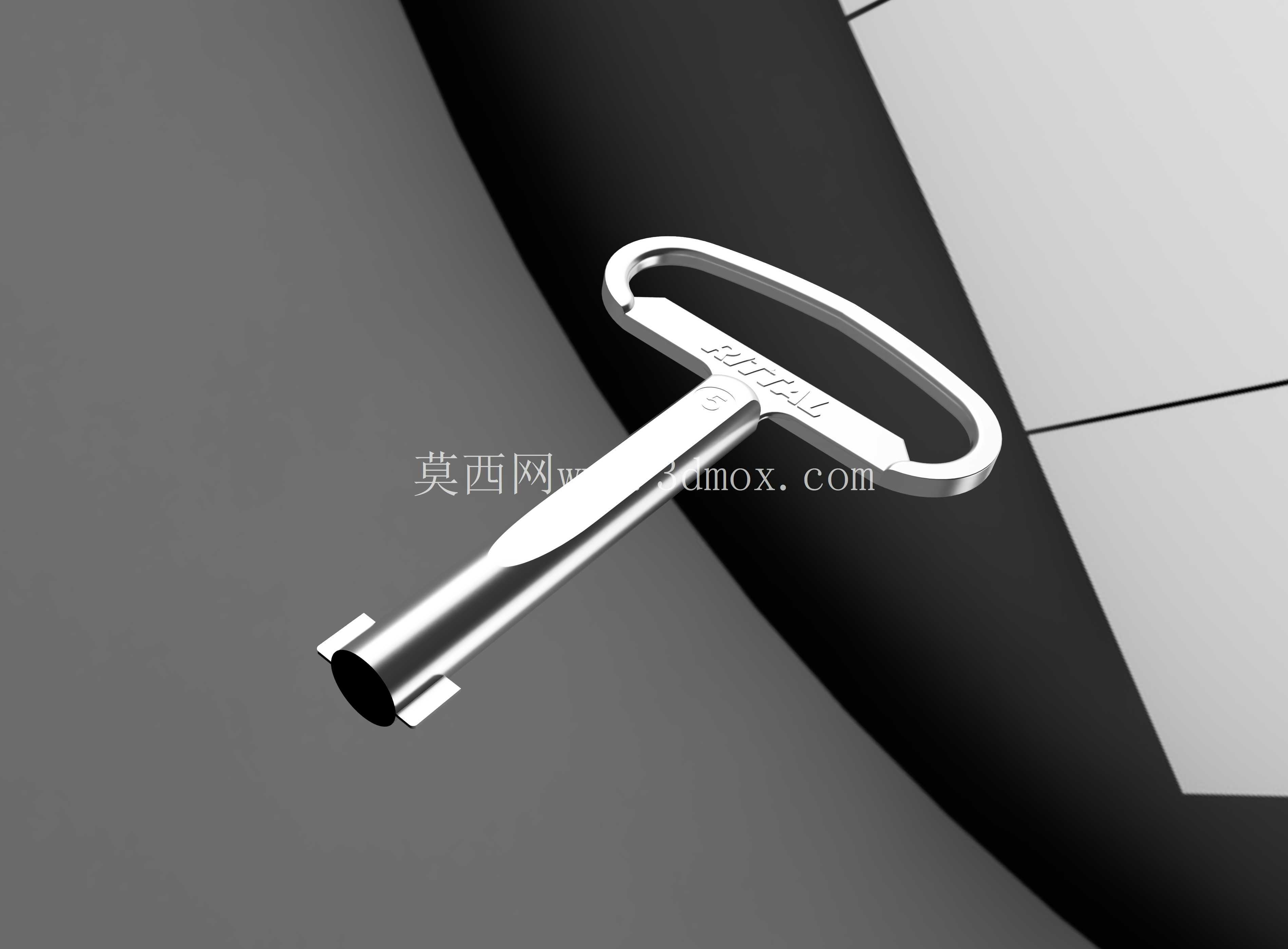

　　从实际功能看，该构件并不承担传力或承载任务，核心作用是传递手部扭矩并与锁芯端部形成可靠咬合。钥匙前端采用管状配合段，端部开出与锁芯凸位对应的卡口，插入后能够限制周向相对转动；杆身将操作力从手柄传递到前端，长度需要保证手在面板外侧操作时不会与设备表面、螺钉头或相邻线缆发生干涉。手柄部分做成闭合环形，既可以让单根手指穿入后旋转，也能在空间受限时用两指捏住环体施力，相比平直小片式钥匙，更适合检修现场戴薄手套操作。

　　设计时首先要确定的是前端配合边界。管状端部的内径、壁厚和卡口宽度必须与锁芯驱动头一致，间隙过小会导致插入困难，在粉尘或轻微油污环境下甚至出现卡滞；间隙过大则会在旋转时产生明显晃动，长期使用后卡口边缘容易被碾压变形。端部开口不宜采用尖锐直角过渡，模型中在卡口根部保留圆角或加厚区域，可以分散扭转时的应力，避免钥匙在用力开锁时从槽根处断裂。杆身与管段之间采用平滑收束过渡，而不是突然变径，目的是减少截面突变带来的应力集中，同时让脱模、加工或后期打印成型更稳定。

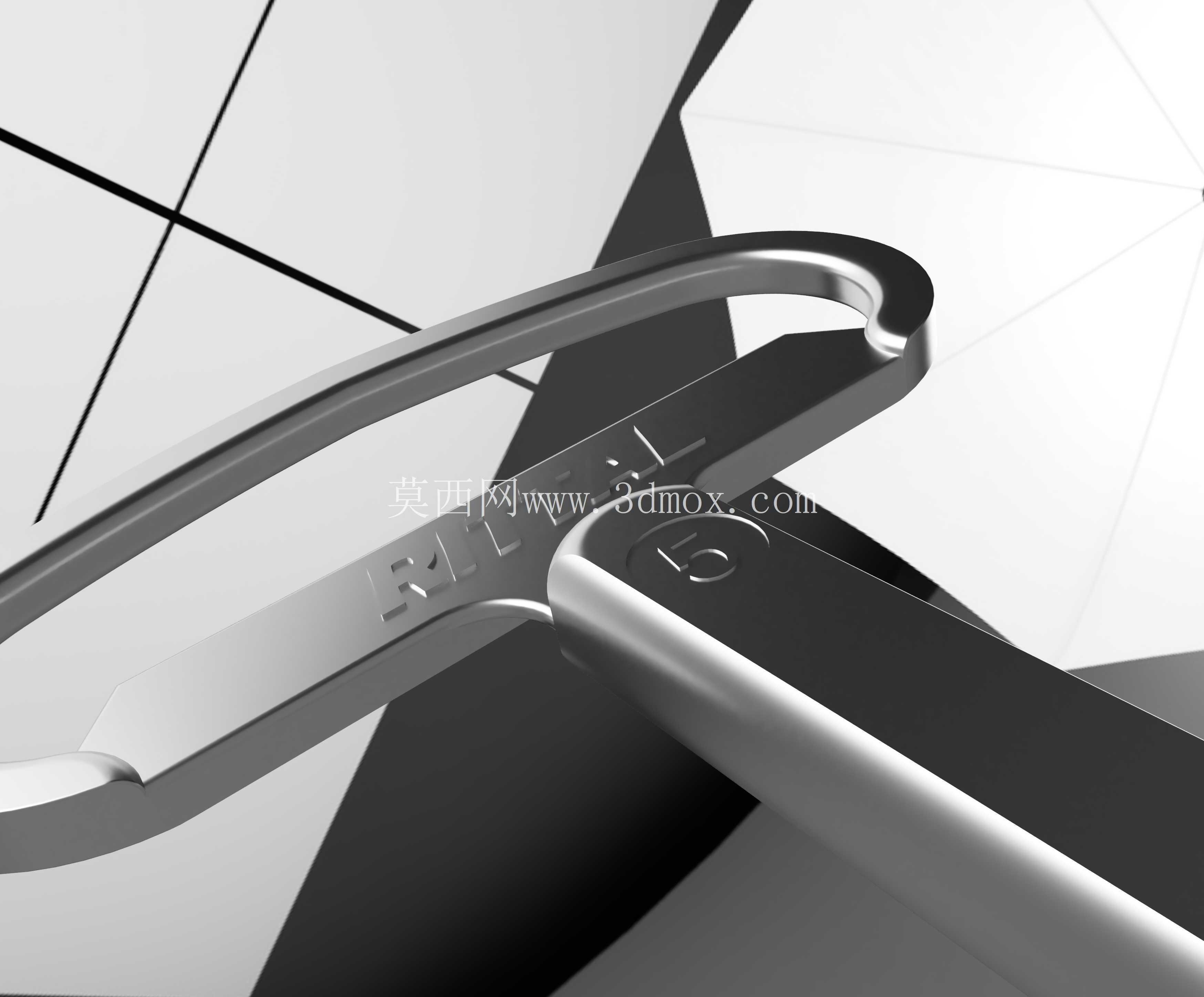

　　环形手柄的尺寸需要结合人手操作范围确定。环孔过小，手指无法顺利穿入，冬季佩戴劳保手套时可用性更差；环孔过大，则会降低钥匙的便携性，并可能在设备密集排布时勾挂周边线缆。环体截面不宜做成薄片状，因为旋转钥匙时受力方向并不完全固定，稍有偏斜就会使薄片边缘产生弯曲。采用近似圆杆或略带扁平的截面，可以在控制材料占用的同时提高抗扭刚度。手柄与杆身连接处是另一个关键部位，开锁瞬间的扭矩主要经过这里传递，因此在三维结构中应保证连接处连续填充，并在环体下方形成自然加强过渡。

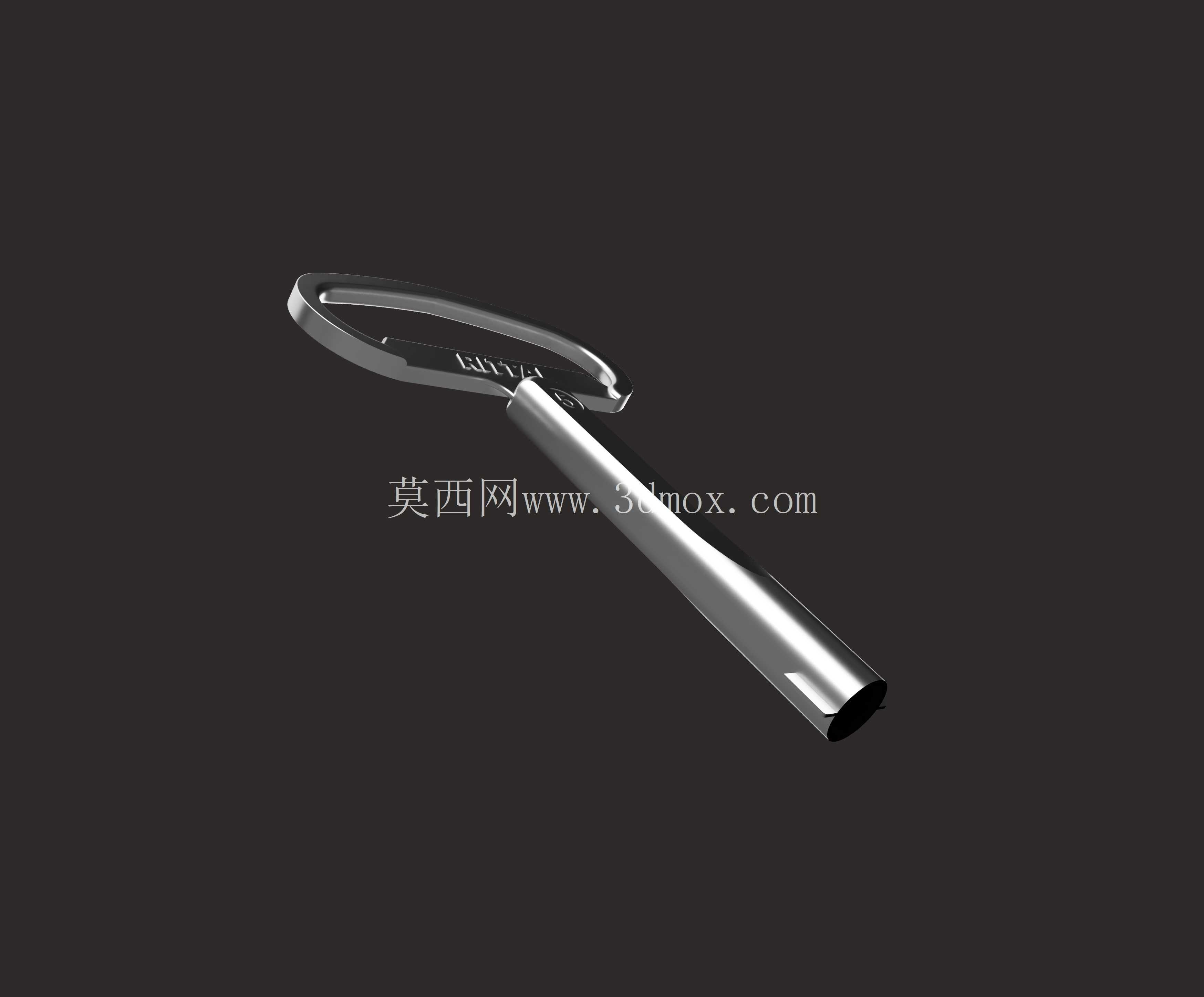

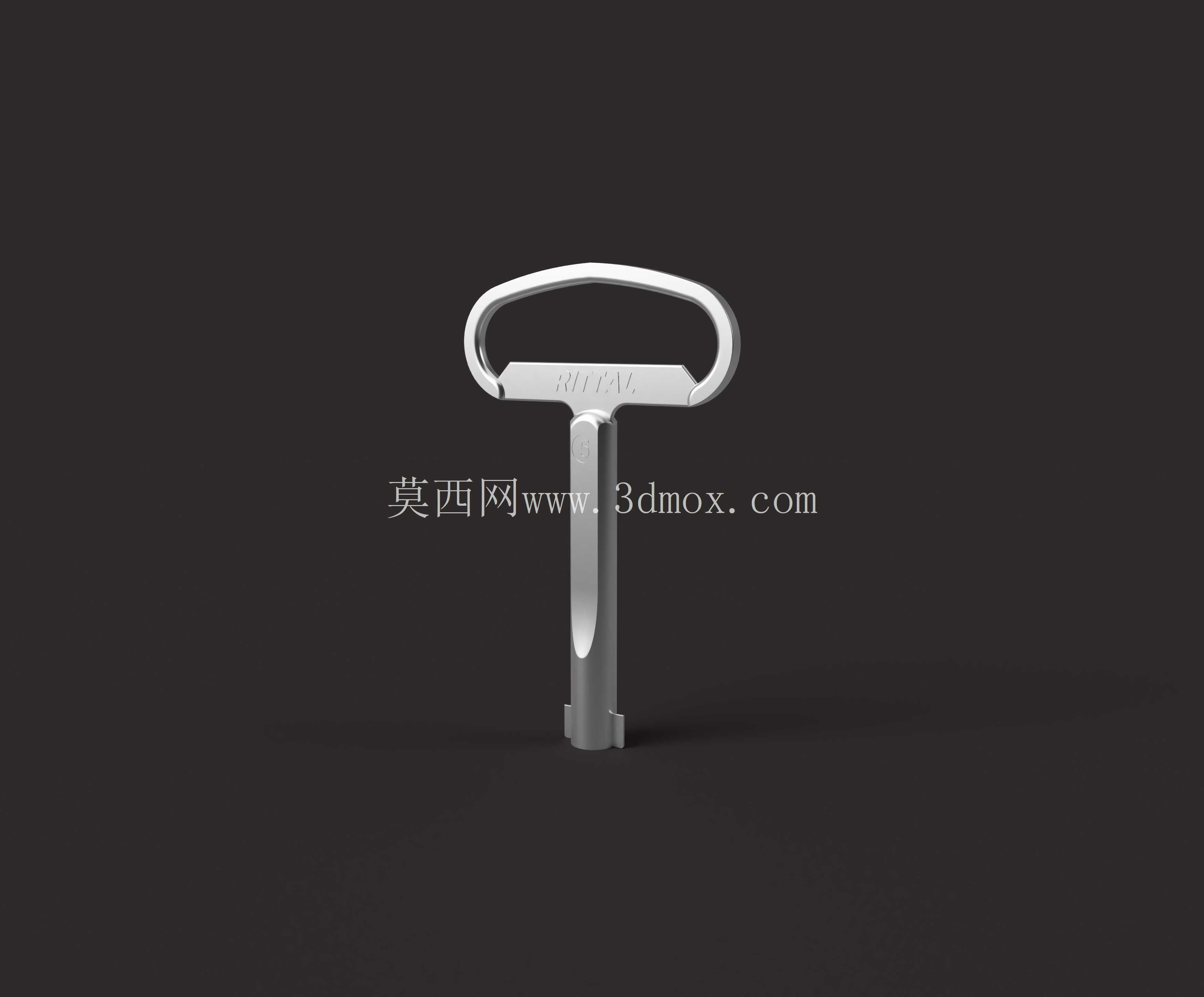

　　外形布置上，钥匙整体呈T形操作关系，前端工作段较短，中段杆身平直，尾部环体向两侧展开。这样的轮廓便于在狭小面板前操作：杆身提供足够的插入深度，环体则形成明显的旋转力臂。若设备面板外侧有凹槽，环体外径应小于凹槽周边安全距离，避免钥匙转到某一角度时与沉台边缘碰撞；若锁位布置在机箱侧壁，还要考虑钥匙拔出后的直线空间，不能让环形手柄被相邻机架挡住。对于成排布置的多个锁点，钥匙环体的最大宽度也应控制在相邻锁孔间距之内，防止操作一个锁时碰到旁边的面板元件。

　　材料和成型思路可以根据使用频次选择。小批量定制场景下，可采用金属烧结或机加工方式获得较高强度，前端卡口表面能够承受反复挤压；若用于验证锁芯位置、操作空间和维护流程，则可先通过增材方式制作样件，检查插入角度、手指活动范围以及环体与面板的间隙。无论采用哪种工艺，模型都应保持管壁和环体截面的最小厚度一致，避免局部为了外观轻薄而牺牲抗扭能力。表面不需要复杂装饰，重点在于握持边缘无锐边、卡口轮廓清晰、杆身直线度满足插拔要求。

　　在整机结构设计中，这类钥匙虽然属于小型操作件，却直接影响设备维护流程。锁芯位置确定后，应同步校核钥匙插入路径、旋转角度和手部操作空间，而不是等面板加工完成后再发现工具无法顺利使用。通过三维模型可以直观检查环形手柄与机箱表面、铭牌、线缆接头之间的距离，也能模拟手指穿环后的旋转姿态。对于需要多台设备统一维护的生产线，还可以在环体或杆身表面保留标识区域，用于区分不同锁点权限，使工具管理与设备安全管理结合起来。
