复古黄铜箱柜前置搭扣锁结构设计

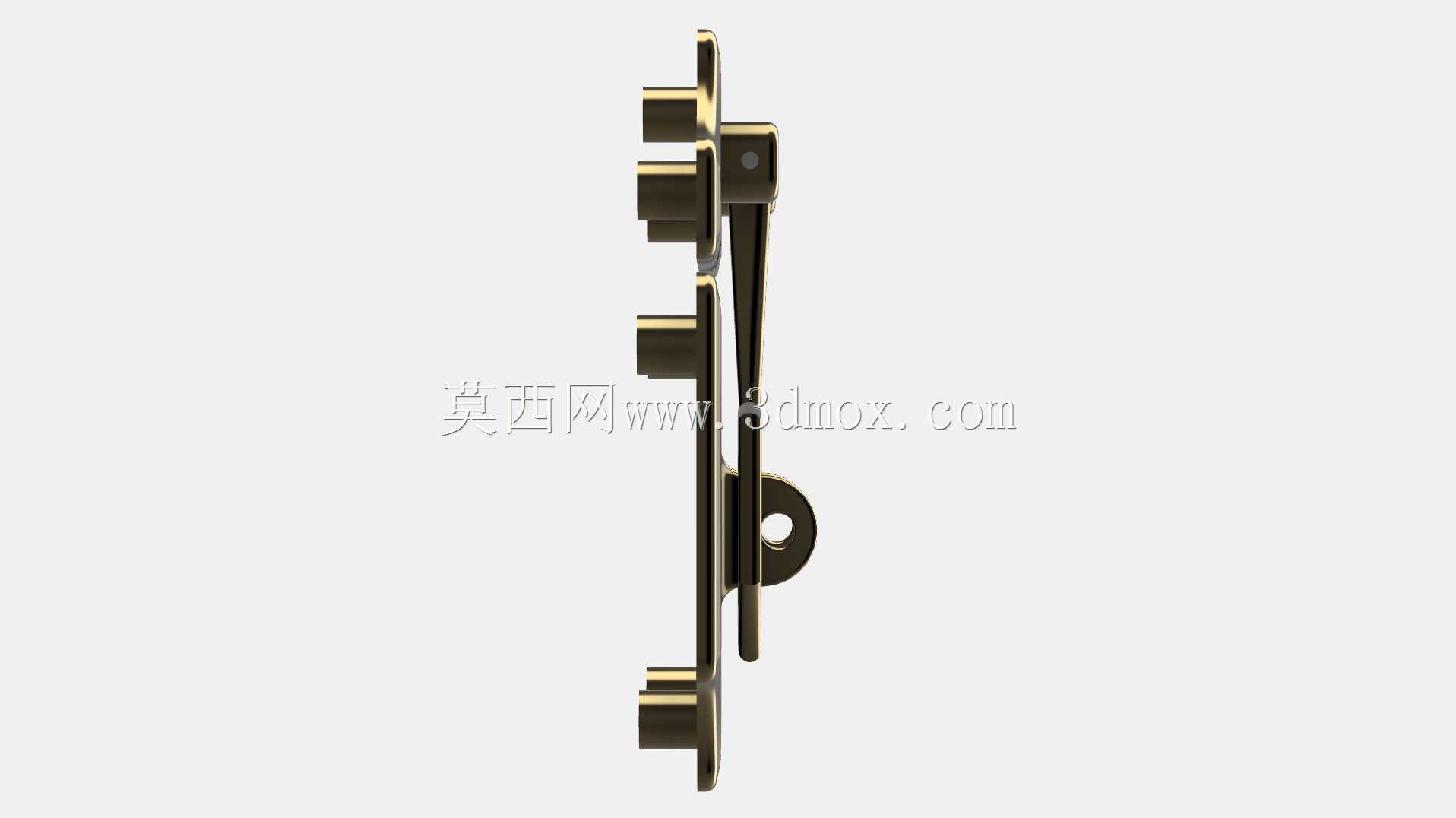

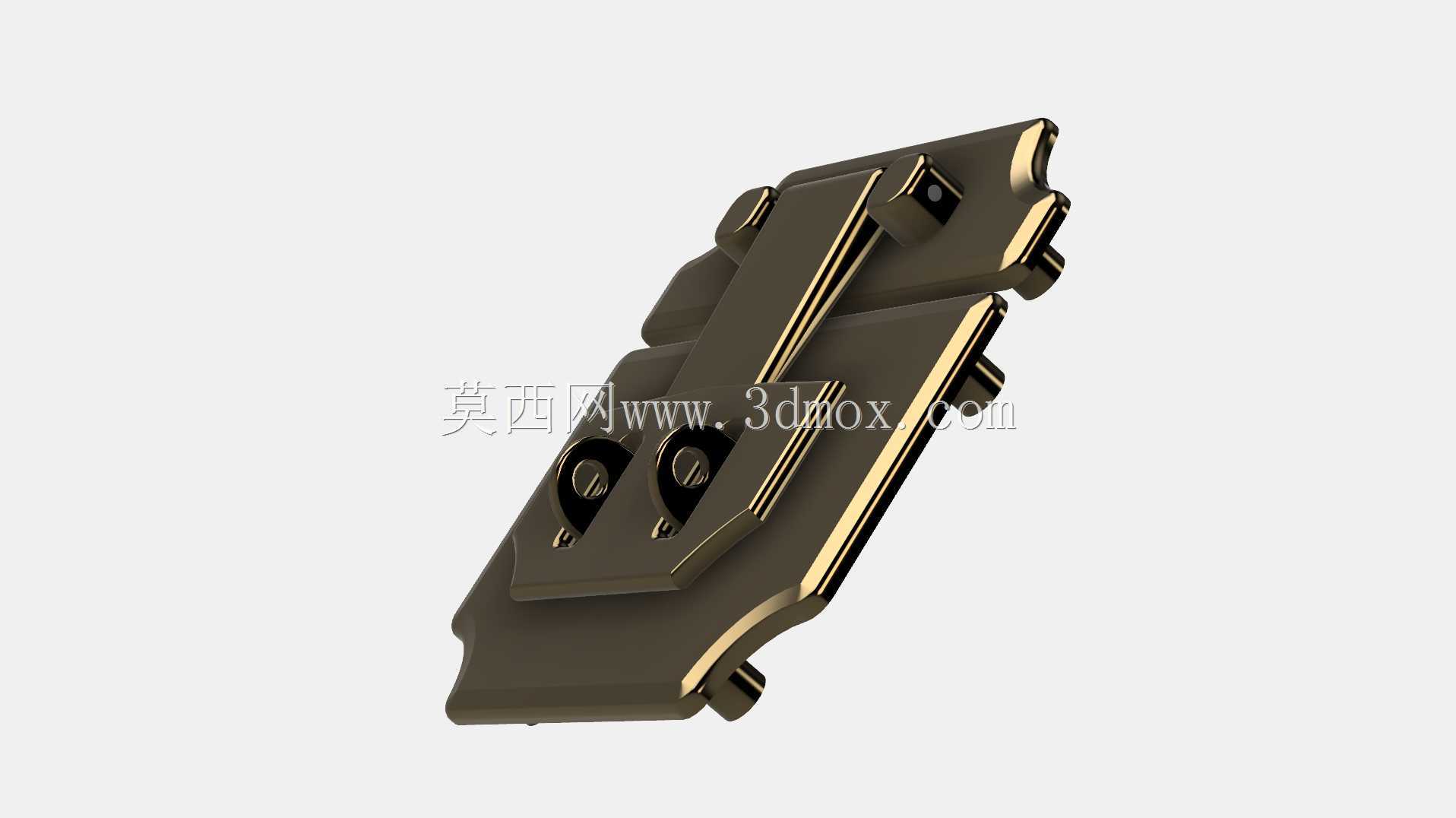

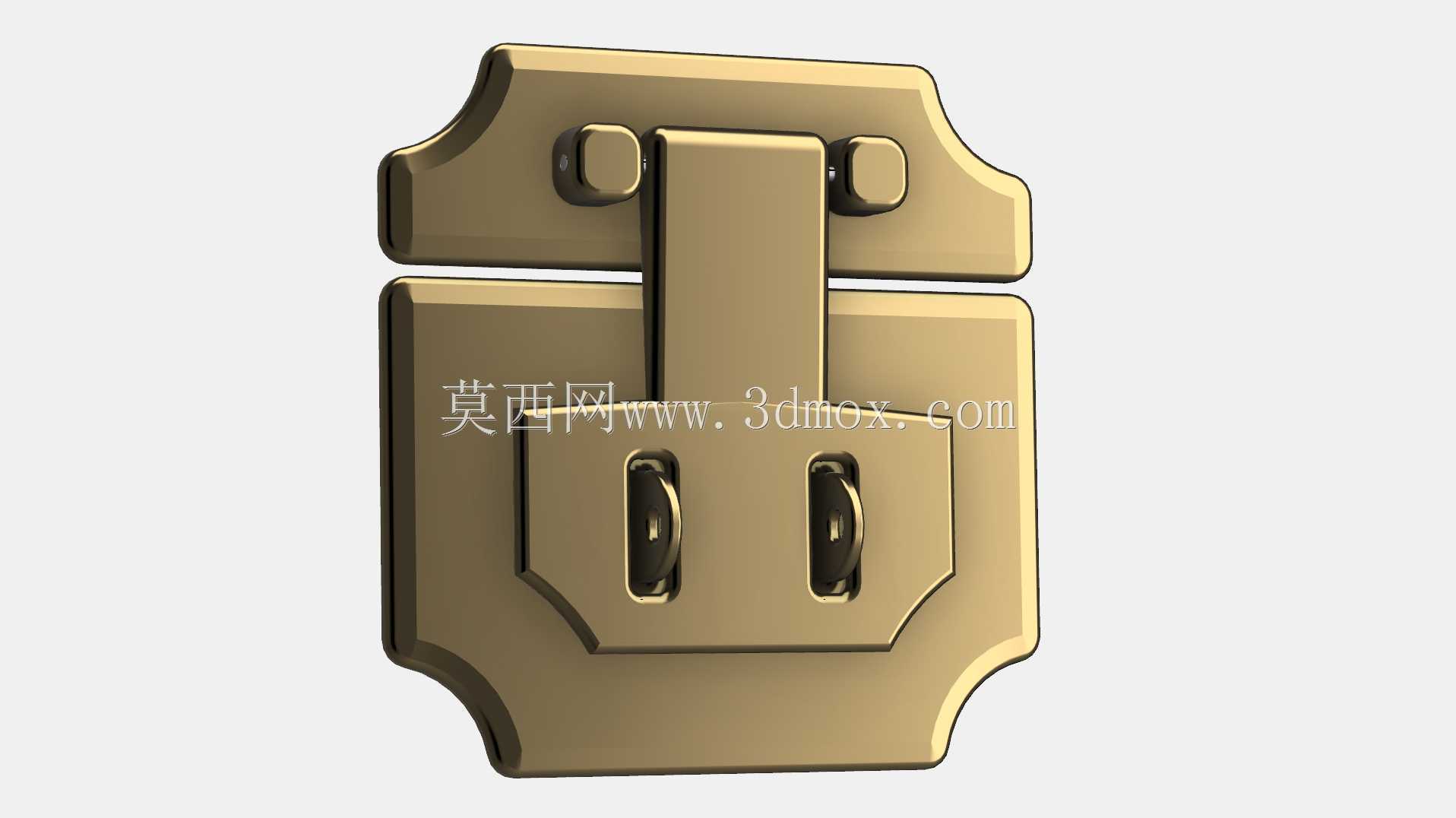

　　这款前置搭扣锁主要面向木质箱体、复古收纳柜、工具箱、首饰盒以及小型仪表防护箱的开合限位场景，在实际装配中承担门扇闭合压紧、防误开和外部装饰的双重作用。锁体采用三部分组合结构，包含固定底板、翻转压扣和锁合舌片，各零件之间通过铆钉和折弯配合形成活动铰链，装配后不需要额外增加复杂连杆，即可完成扣合与开启动作。从结构设计角度看，底板轮廓并非规则矩形，边缘根据安装面的受力方向做了局部加宽和切角处理，靠近螺钉孔的位置保留平整贴合面，保证锁体安装后不会因板面轻微不平而出现翘边。

　　压扣部分采用长条形悬臂形式，扣合时绕根部转动，舌片压入底板卡位后产生弹性约束，使箱门与箱体边框保持贴紧；对于存在密封垫的箱体，这种搭扣形式还能提供持续的预压力，减少缝隙张开、灰尘进入或内部物件晃动。外形上，锁体保留了古董五金常见的阶梯边线和圆弧过渡，边角没有尖锐突出，既适合外露安装，也能避免使用过程中刮碰手部。安装边界方面，底板上的两个紧固孔位于受力主区域，孔位间距与常见小型箱柜的侧板厚度相匹配，设计时可在门板和箱体对应位置预先加工沉孔或通孔，用螺钉从外侧固定，也可根据外观要求采用铜铆钉铆接。锁体整体厚度控制在较低范围内，关闭后压扣与底板叠合，不会占用过多箱内空间；外侧突出高度较小，适合堆叠存放或嵌入式柜体使用。

　　建模时需要重点处理几处配合关系：一是铰链处的转动间隙，压扣翻转过程中不能与底板边缘发生干涉；二是锁舌进入卡位后的导入斜面，斜面角度过小会导致扣合阻力偏大，角度过大则容易受振动松脱；三是底板折弯边与安装面的接触区域，折弯圆角要兼顾冲压工艺和零件强度，避免反复开合后在根部产生裂纹。黄铜材料本身具备较好的切削和折弯性能，表面可做抛光、做旧或钝化处理，在家具、文创箱体和复古设备中能够与木质、皮革及金属面板形成协调外观。工程选型时，若用于频繁开启的工具箱，应关注铆钉连接处的耐磨性和压扣回弹量；若用于轻载装饰盒，则可优先保证外观线条和表面质感。该结构没有复杂锁芯，依靠搭扣卡位实现闭合约束，适合对安全等级要求不高、但要求快速开合和可靠压紧的场合。三维结构中各零件的壁厚、拔模方向和折弯顺序都比较清晰，既可以作为五金件冲压成型的参考，也可以直接用于箱体总装中的干涉检查、安装孔定位和人机开启路径验证。
