自行车卡式飞轮与花鼓轮毂传动组件

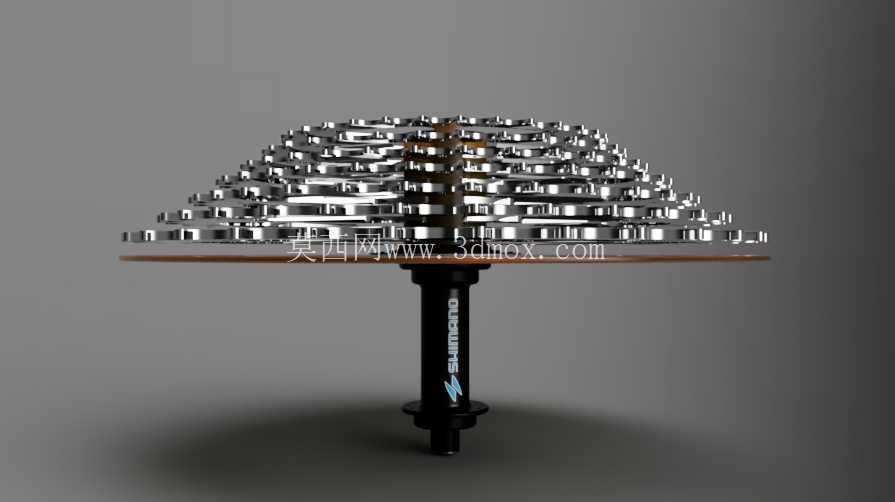

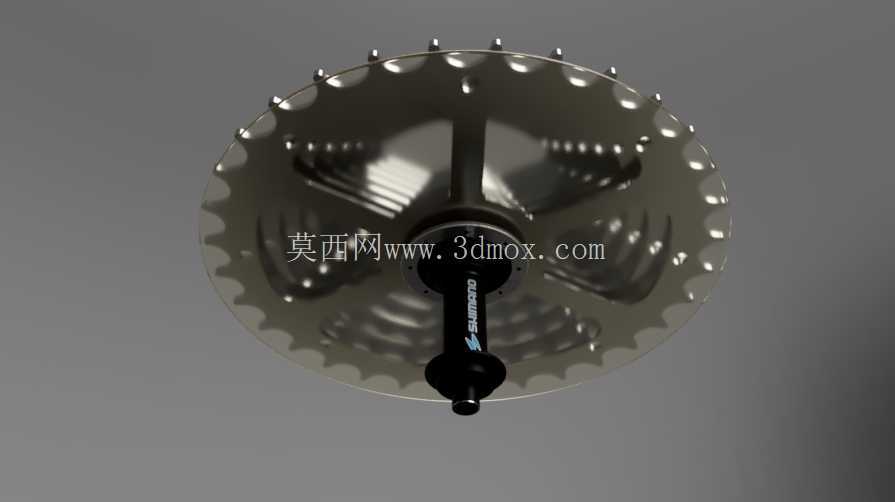

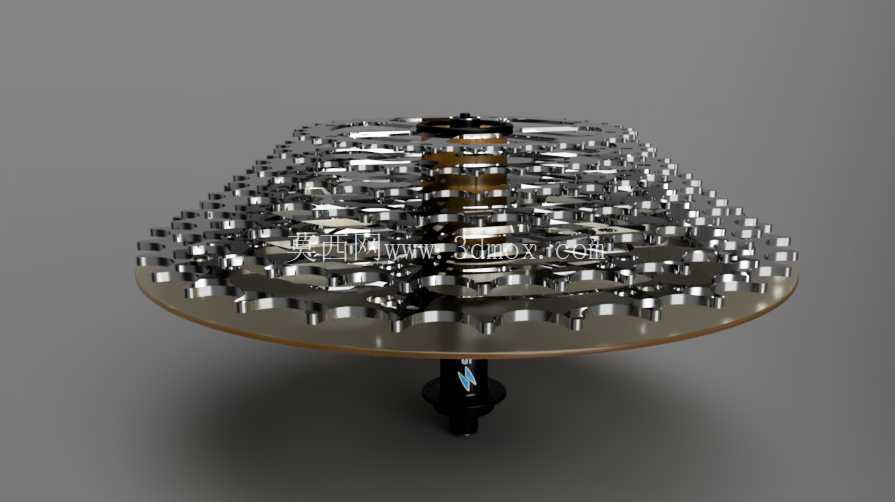

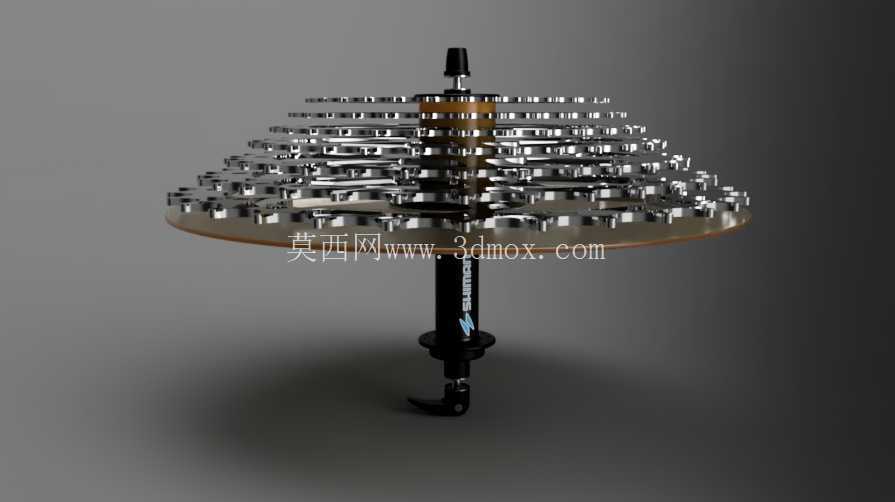

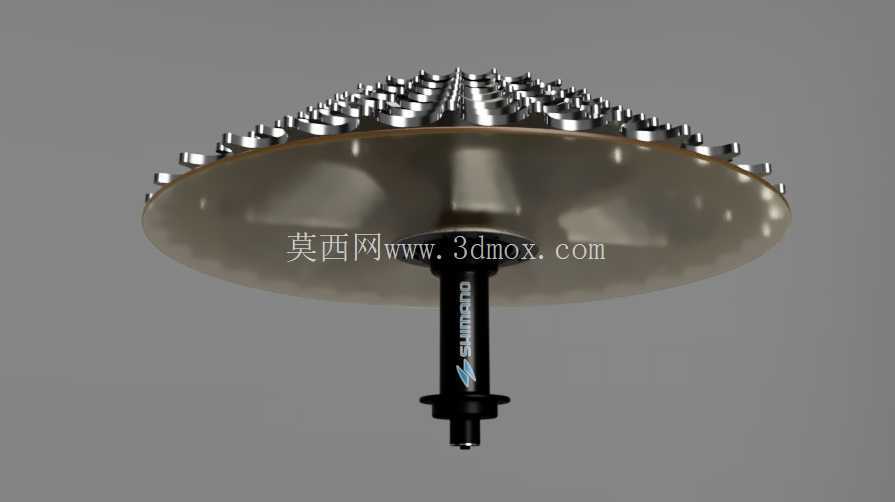

　　这套三维结构围绕自行车后轮传动末端展开，核心由多级卡式飞轮片、花鼓壳体、塔基、轴杆与快拆锁紧部件组成。建模时没有把飞轮当成单片齿轮处理，而是按照实际后轮装配关系，将不同齿数的齿片沿塔基轴向分层堆叠，形成由大到小的阶梯式齿组。大齿片位于靠近辐条一侧，负责低速爬坡时获得更大传动比；小齿片靠近车架外侧，用于高速巡航时降低后轮扭矩输出。齿片之间保留垫片与定位台阶，装配后各齿片同轴度由塔基外花键约束，不能随意周向转动。

　　从使用场景看，该组件直接对应山地车、公路车及城市通勤车的后轮变速系统。骑行过程中，链条在后拨引导下在不同齿片间切换，骑手通过改变前牙盘与后飞轮的齿数组合，调整踩踏阻力和车轮转速。大齿数飞轮片在陡坡、载重起步或低速脱困时使用，小齿数飞轮片则在平路加速、下坡跟车时介入。齿片外缘采用厚薄交替和齿形错位设计，目的不是单纯减重，而是让链条在变速瞬间能够顺利搭入相邻齿位，减少卡链、跳齿和链条侧向扭曲。

　　结构设计上，卡式飞轮与传统旋飞的区别在于承载方式。卡式飞轮通过中心花键套装在塔基上，锁紧环从外侧压紧，驱动力经塔基传递到花鼓壳体，再由花鼓法兰和辐条作用于轮圈。这样的布置把螺纹承载改为花键承载，齿片受力更均匀，拆卸维护也更直接。模型中塔基与花鼓之间隐含棘轮棘爪机构的安装空间，虽然外观重点表现飞轮和轮毂，但在工程建模时必须预留塔基旋转、轴承支承和油封位置，否则后续装配会出现轴系干涉。

　　外形尺寸方面，飞轮组的最大外径由最大齿片齿数决定，齿片越大气动和视觉冲击越强，但也会受到后下叉、链条stay和变速器导轮容量限制。轴向宽度则与速别相关，多级齿片堆叠后需要控制总厚度，避免后轮装入车架后飞轮外侧与车架叉腿间隙不足。花鼓两端法兰决定辐条编织角度，法兰直径越大，辐条侧向支撑角度越有利，轮组抗扭和侧向刚性通常更好；但法兰尺寸也不能无限放大，需要与碟刹座、飞轮齿片和轮胎宽度共同校核。

　　安装边界是这类模型最容易被忽略的部分。后轮轴杆贯穿花鼓中心轴承，两端由车架后叉钩爪定位，快拆或桶轴机构提供轴向夹紧力。建模时需要保证轴杆、端盖、锁紧螺母和叉钩开口在同一轴线上，同时给快拆手柄摆动留出空间。飞轮外侧锁紧环的直径和工具槽位置要与塔基螺纹匹配，装配后锁紧环端面应压住最小齿片或锁紧垫片，不能只压在齿片悬空区域。靠近车架内侧的大齿片还要检查与辐条、辐条帽以及后叉内侧的间隙，尤其在后轮受侧向载荷发生微小形变时，齿片不能与辐条发生摩擦。

　　齿片细节上，各片并非简单平板拉伸。较大齿片通常设置减重孔、翻边和加强台阶，以在链条冲击载荷下降低厚度并维持齿根强度；较小齿片受外径限制，更多依靠材料厚度和花键定位承受扭矩。齿形位置需要考虑链条内宽、外宽和拨链器移动节拍，齿尖倒角、换挡辅助销和台阶高度都会影响换速手感。若仅做外观渲染，可以把齿片阵列成密集金属层；若用于结构设计，则必须把每一级齿片的厚度、垫片间距、花键槽方向和锁紧顺序表达清楚。

　　花鼓壳体的作用不只是支承飞轮，它还承担后轮旋转中心的功能。内部轴承位决定轴系摩擦和维护周期，外侧法兰连接辐条，一端可能集成碟刹安装座，另一端则与塔基形成旋转离合界面。实际选型时，飞轮齿数范围、塔基规格、车架开档宽度、轴杆形式、刹车类型和轮圈直径必须成套匹配。单看飞轮外观无法判断能否装车，只有把轮毂、塔基、车架后叉和链条路径一起校核，才能确认传动组件的工程可行性。
