伍尔特红魔方多引脚接线端子座

　　该款多引脚直插式接线端子座，是面向工业控制电路板、电源分配模组、功率驱动板卡开发场景设计的板载电流转接构件，日常在PLC输出端口扩展、伺服驱动周边回路搭建、低压配电柜内部控制板布线、自动化设备传感信号汇总工位中大量使用，核心作用是将外部多路线缆的接线端，通过顶部螺纹孔锁固导线端头，再经由底部阵列排布的直插引脚，与PCB板对应焊盘完成波峰焊或回流焊固定，实现板上电路与外部线束的可靠电气连通，替代传统散线直接焊板带来的检修难、线束受力易脱焊、多线并接排布杂乱的痛点。

　　从实际装机使用的角度看，这类端子座最常出现在空间紧凑的控制板角落：底部八根对称排布的方截面直插引脚，沿基座底面两列均匀分布，引脚长度预留了标准PCB板厚加焊锡爬升的余量，插装时引脚穿过电路板预设的金属化通孔，基座底面与PCB板面之间预留有微小散热间隙，避免焊接热量直接传导至基座上部造成螺纹孔形变；引脚的截面尺寸匹配常规通孔焊盘孔径，既保证插装时顺畅对位，又能在焊接后提供足够的机械保持力，即便后续运维时反复拧动顶部锁紧螺丝，也不会带动引脚在焊盘处出现松动扭转。

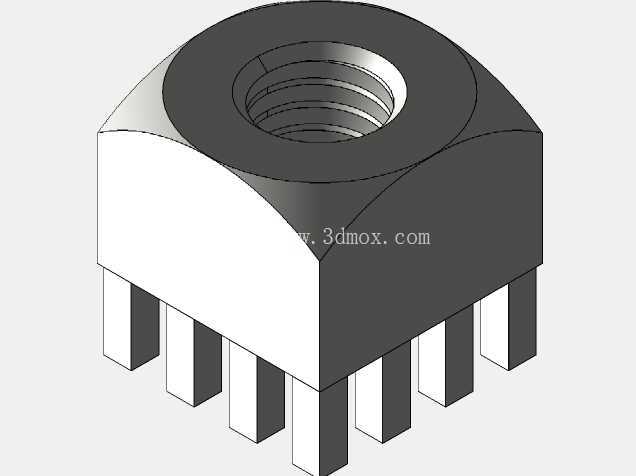

　　上部基座的外形设计完全服务于接线操作与空间避让：主体基座近似方块形态，顶部做了大圆角的圆弧过渡，没有尖锐的注塑棱角，既降低了注塑成型时内应力集中导致的开裂风险，也避免装配工人在柜内布线时被锐边划伤。基座顶面居中开设内螺纹通孔，螺纹规格适配常规大电流导线的锁紧螺钉，接线时将剥去绝缘层的导线端头从侧方或上方置入螺纹孔下方的容线腔，拧入对应规格的机米螺丝即可把导线线芯牢牢压合在基座内部的导电嵌件上，多股软线、单股硬线都可以获得稳定的压紧力，长期处于设备振动工况下也不会出现线芯松脱、接触电阻变大发热的问题。

　　设计阶段做结构建模时，首先要锁定的边界条件就是底部引脚的孔位间距：两列引脚的中心距、同列相邻引脚的节距必须完全匹配目标PCB的封装库尺寸，建模时优先以引脚中心线为装配基准，向上反推基座主体的轮廓尺寸，保证基座本体在板上投影不会和周边的电容、继电器、芯片等元器件发生干涉。基座上部的外接轮廓宽度要略大于底部引脚排布的总宽度，给顶部螺纹孔的壁厚留出足够余量，保证螺纹有足够的啮合圈数，拧入锁紧螺丝时螺纹牙不会出现滑牙；顶部的圆形凸台略高于基座四周的平面，一方面让螺纹孔的有效长度得到延伸，增加螺丝的啮合行程，另一方面也让接线时螺丝刀的对位空间更充裕，不会被基座侧边遮挡操作视线。

　　在整机布局的安装边界上，这类端子座通常布置在PCB板的边缘位置，基座朝向柜内走线槽的一侧需要留出至少手指伸入拧螺丝的操作空间，顶部不能被上方的走线、结构加强筋完全覆盖，否则常规螺丝刀无法垂直伸入螺纹孔完成锁紧。基座侧面的圆弧曲面在建模时要保证拔模角度统一，适配注塑模具的开模方向，所有竖直面都预留合理的脱模斜度，避免量产注塑时出现粘模、侧壁拉伤的缺陷。和常规单路接线端子不同，这款集成多引脚的基座把多路接线点位整合在同一个紧凑块体里，板上占用的PCB面积远小于多个独立端子并排排布的方案，同时整体的结构刚性更强，多根引脚同时焊接在板上之后，整个构件的抗振动、抗拉扯能力远高于分散安装的小型端子，在物流运输、设备长期往复运行的振动环境下，焊点的疲劳寿命更长。

　　建模过程中还需要兼顾导电嵌件的装配间隙：基座内部预埋的金属导电件要和外部注塑的绝缘基座形成可靠的卡扣定位，三维装配时要校验嵌件的顶面和螺纹孔的同轴度，保证锁紧螺丝拧入之后可以完全压合到导线线芯，不会出现螺丝偏斜压空的情况；绝缘基座的材质选用高强度阻燃工程塑料，建模时的壁厚均匀过渡，避免局部壁厚过大导致注塑缩痕，也防止薄壁位置在拧紧紧固件时出现开裂。整个构件没有多余的复杂曲面特征，所有结构特征都围绕接线可靠、插装便捷、占板空间最小化三个核心需求展开，没有冗余的装饰结构，完全符合工业电控配件的实用化设计逻辑。
