矮筒径向辐条离心式散热风轮结构

项目分类:通用机械零部件 发布时间:2024-11-26 ID:811071
  • 矮筒径向辐条离心式散热风轮结构
  • 矮筒径向辐条离心式散热风轮结构
  • 矮筒径向辐条离心式散热风轮结构

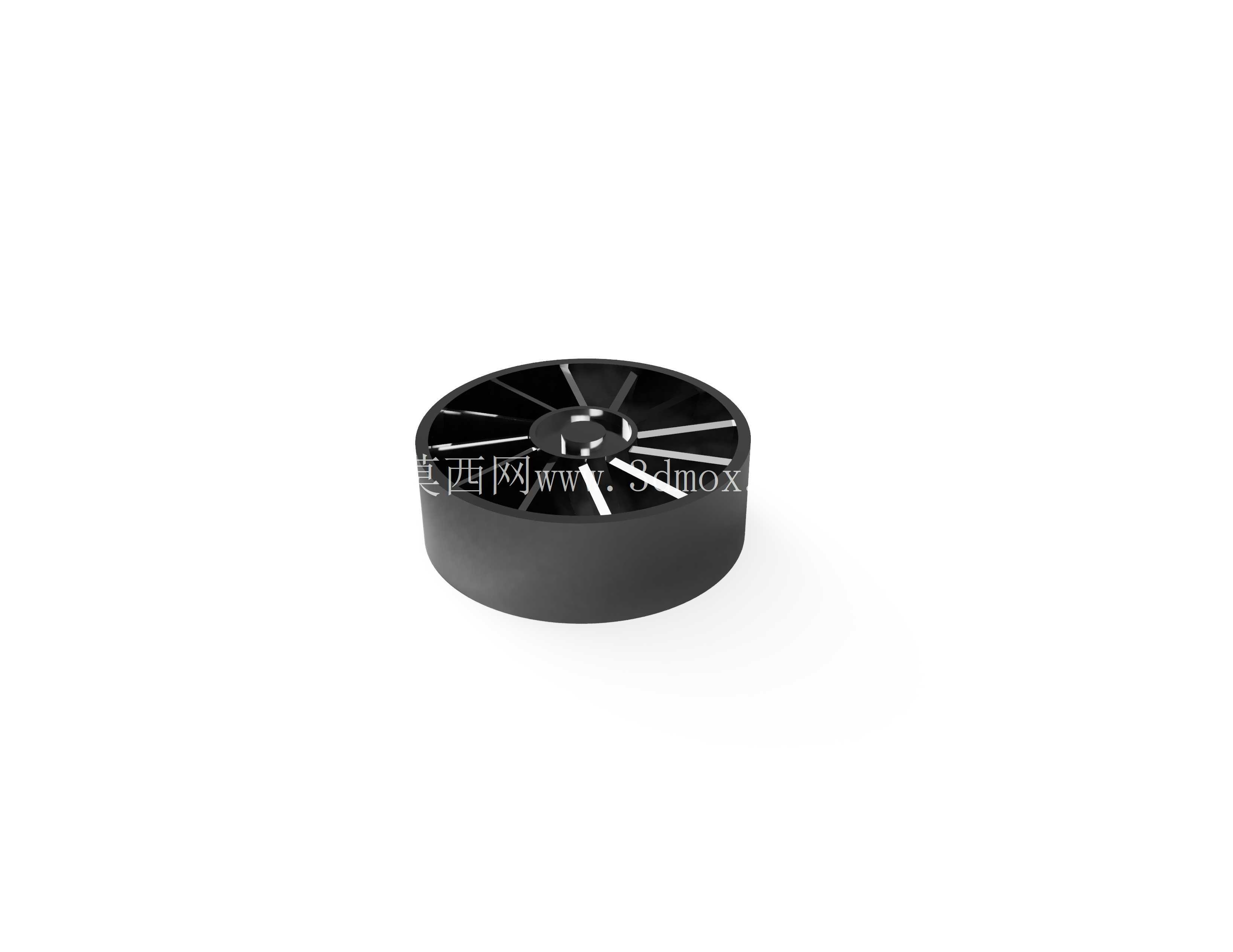

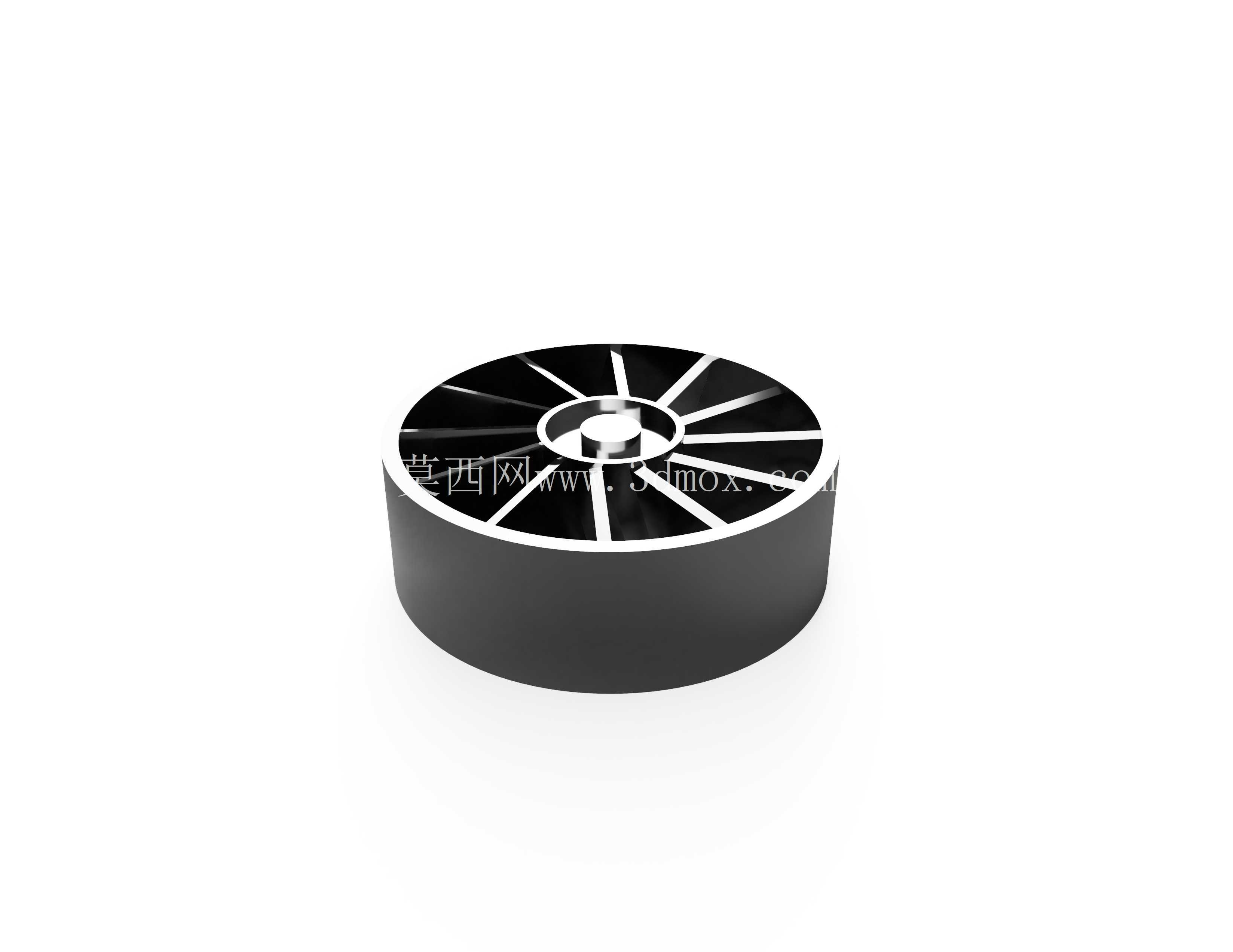

  在紧凑型电子设备、小型工控机柜以及桌面级散热模组的布局里,轴向安装空间往往被电路板、电容、接线端子挤占,常规轴流扇叶要么需要预留较大的轴向进风通道,要么出风方向与机箱内部风道走向不匹配,这类矮筒形态的离心风轮,正是为狭窄安装边界下的径向送风需求做的结构方案。整体外形采用短圆柱筒体作为风轮承载基体,筒体侧壁为连续封闭的环形曲面,没有额外外露的安装凸耳,外圆轮廓可以直接嵌入圆形风腔或者蜗壳内圈,装配时不需要在径向额外预留避让缺口,对小空间机箱的开孔尺寸十分友好。

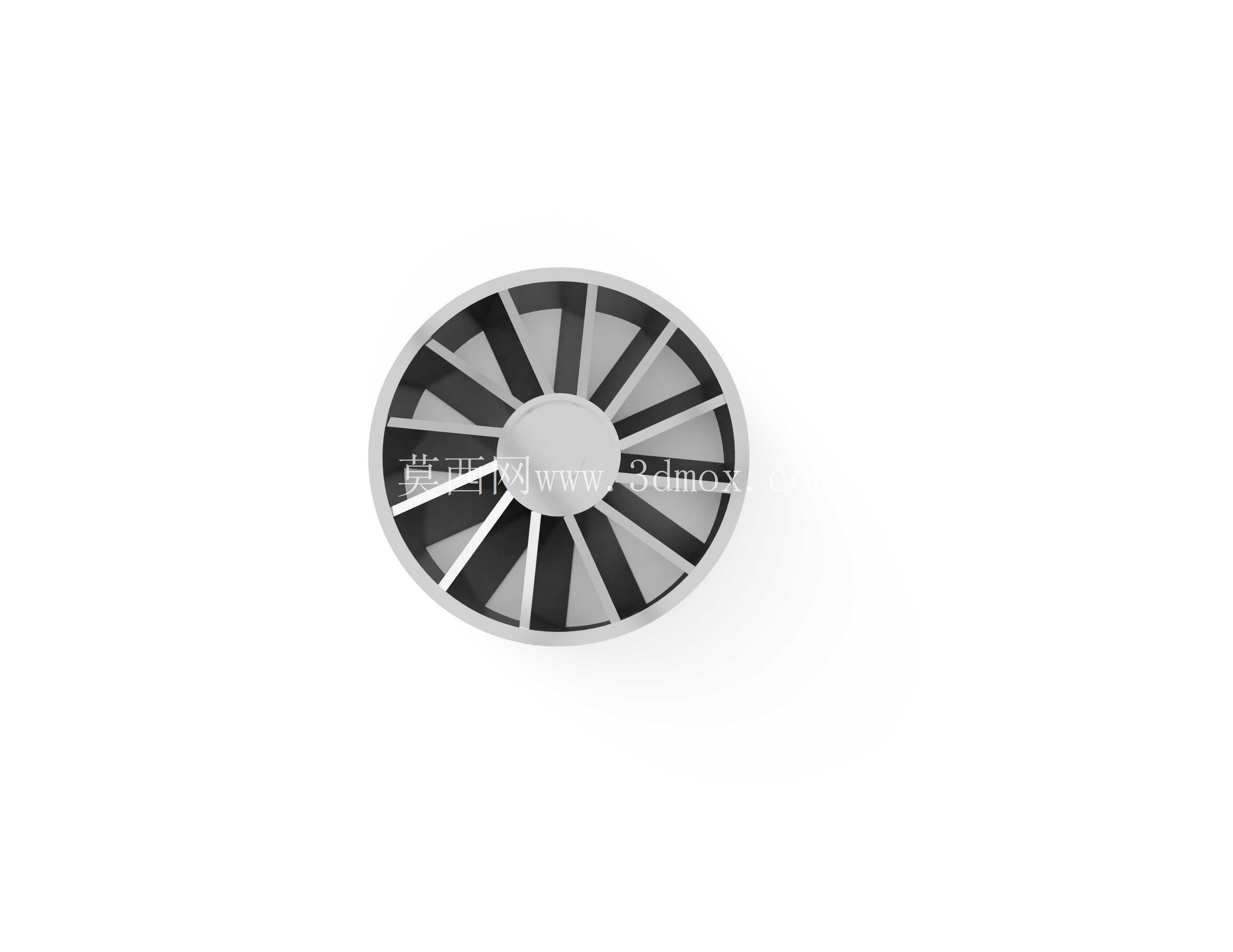

  风轮上端面布置多根径向延伸的辐条式叶片,所有叶片从中心轮毂位置向外圆方向均匀发散,相邻叶片之间形成贯通的过流通道,气流从风轮上端面的中心区域进入流道后,随辐条间的通道被甩向外侧环形空间,再由配套蜗壳汇集后沿切线方向送出,相比普通平板轴流扇叶,这种结构不需要在风轮轴向预留长距离的导风段,整机厚度可以压缩到很低的水平。中心轮毂做了凸起的环形台阶,中间预留轴孔配合位,台阶面既可以对驱动电机的输出轴做轴向定位,也能遮挡轮毂处的间隙,避免气流从中心位置短路回流,辐条叶片和上端面、外筒侧壁衔接的位置均做了连续过渡,没有突兀的直角突变,风轮高速旋转时,气流在叶道内的转向阻力更小,也不容易在叶根位置产生涡流噪声。

  从安装边界来看,风轮的最大外圆为筒体的外径尺寸,轴向总高度仅为筒体高度加上端面辐条的厚度,驱动电机可以布置在筒体内部的中空腔里,电机本体完全被外筒包裹,不额外占用风轮外侧的空间,接线从筒体下方引出即可,整机装配后端面只露出辐条形成的进风格栅,不需要额外加装防护网,辐条本身的宽度就可以阻挡手指误入旋转区域,兼顾了防护和进风面积。实际选型布局时,要注意风轮外圆和蜗壳内圈之间保留均匀的微小间隙,间隙过大会导致高压侧气流回流,降低送风效率,间隙过小则会因为旋转件的动平衡跳动产生擦碰,径向辐条的数量和宽度直接决定进风通流面积,辐条过密会增大进风阻力,辐条过疏则单根叶片承受的气动载荷变大,高速旋转时容易出现辐条振颤,这套结构里的辐条采用等宽径向布置,叶型从轮毂到外圆的长度覆盖整个径向跨度,转动时每一根辐条都持续对气流做功,出风压力比同直径的轻薄轴流扇更高,适合用在需要克服防尘网、散热鳍片风阻的场景。

  建模过程中,外筒采用回转特征生成基础圆柱面,端面辐条通过单根叶型草图做圆周阵列完成,阵列时保证每根辐条和中心轮毂、外筒内壁的布尔合并完全贴合,避免出现细碎面影响后续3D打印或者模具分型,轴孔位置的配合公差按照小型驱动电机的输出轴常规配合等级预留,轮毂端面的台阶高度要和电机轴端的挡圈位置匹配,装配后风轮轴向不会出现窜动。这类风轮常见于投影仪、小型工控主机、桌面净化器这类厚度受限的设备内部,设备内部的散热鳍片往往布置在风轮侧面,离心送出的气流可以横向吹过鳍片表面,不用把风道弯折90度,风路阻力损失更小,外筒的封闭侧壁还能阻挡气流从风轮侧面无序散逸,所有进入叶道的空气都能被导向指定出风方向,在有限的体积内把散热风量利用到更高的水平。
