三星12V1.5W贴片LED照明模组结构

　　该LED模组属于小功率直流照明功能组件，核心发光单元采用SMD2835贴片二极管，单颗器件封装尺寸紧凑，发光面朝向模组上方，外围设置圆形限位与遮光结构，能够约束光线出射范围，同时对贴片灯珠形成物理防护。模组供电规格为直流12V，额定功率1.5W，工作电流处于小功率照明器件常规区间，发热总量较低，适合嵌入各类低功耗照明、设备状态指示、小型工装补光场景中使用。

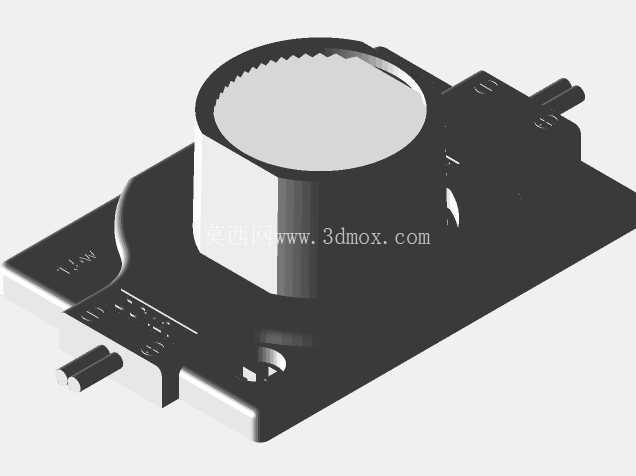

　　从板级布局来看，发光二极管焊接在矩形印制基板上，基板两侧伸出圆柱形接插引脚，引脚沿基板长边方向同轴布置，可直接插入对应插座或焊接到主控电路板，不需要额外飞线，装配时对位方便，也能减少外接导线带来的拉扯失效风险。基板表面预留有丝印标识区域，可标注极性、参数与安装方向，产线装配时能够快速区分正负极，避免反接造成灯珠损坏。基板边角与轮廓按照安装腔体边界做了适配，整体外形方正，边缘预留的平面区域可贴合支撑面，点胶固定或卡扣固定都能获得稳定的连接效果。

　　模组上方的圆形结构围绕灯珠布置，侧壁形成连续围挡，顶部开口正对发光区域，一方面可以在多模组并排安装时阻隔相邻灯珠的杂散光，降低光斑串扰；另一方面能够阻挡装配过程中工具、线束直接触碰发光芯片，减少灯珠磕碰、污损概率。圆形围挡顶部带有齿状边沿，该结构可与外部透镜、柔光罩或固定压圈配合，齿面能够增加配合摩擦力，防止罩体在振动环境下松脱旋转。围挡与基板之间形成高度差，灯珠发光面处于围挡内部较低位置，侧向光线被侧壁遮挡，出射光更多集中在轴向区域，适合需要定向照明的点位。

　　实物装配中会使用20NO 3M胶带的链条包对模组进行辅助固定，胶带贴合在基板与安装面之间，能够填充微小装配间隙，抑制车辆、便携设备运行时产生的微振动，避免基板与金属安装面硬接触产生磨损。胶带本身具备一定绝缘能力，可在基板底部与金属腔体之间形成隔离层，降低焊点意外接触金属壳体引发短路的风险。对于需要后期维护的设备，这种固定方式也便于拆卸更换，不需要在基板上额外开孔锁螺丝，能够缩小模组整体占用空间。

　　安装边界方面，矩形基板的长宽尺寸决定了腔体最小开孔范围，两侧引脚向外伸出，布局时需要在引脚端部预留接插空间，同时保证引脚周边没有金属件干涉，防止插装过程中引脚弯折。圆形围挡的外径大于灯珠排布区域，高度方向需要在模组上方预留透镜或灯罩的装配空间，若采用裸灯使用，也要保证围挡顶部与外罩之间留有安全距离，避免长期受热后外罩材料贴近灯珠。基板底部为主要承载面，安装面平面度会直接影响贴合效果，若支撑面存在明显凸起，会导致基板局部悬空，振动时焊点承受交变应力，长期使用可能引发焊盘脱落。

　　散热设计上，1.5W总功耗带来的热负荷不高，贴片灯珠工作产生的热量通过焊盘传导至印制基板，再由基板底部通过胶带或空气对流传递到安装腔体。结构建模时需要保留基板与安装面之间的接触区域，不应在底部布置多余凸起，保证热传导路径连续。若模组封闭在狭小外壳内，可在基板下方对应灯珠位置预留金属衬垫，进一步把热量引导到设备外壳，降低灯珠结温，延长照明组件使用寿命。

　　该类模组常见于小型设备操作面板背光、仪器舱内局部照明、智能终端状态提示、低压车载辅助照明等场景，低压直流供电特性也适合纳入工业控制柜内部，作为柜内检修照明或工位指示灯使用。三维结构完整还原了基板、贴片灯珠、圆形围挡、侧向引脚的相对位置，设计人员可直接将其装入整机装配体，核对安装腔体、接插件位置与外罩间隙，也能据此评估胶带粘贴区域、走线空间和维护拆卸路径，减少样机阶段的干涉返工。
