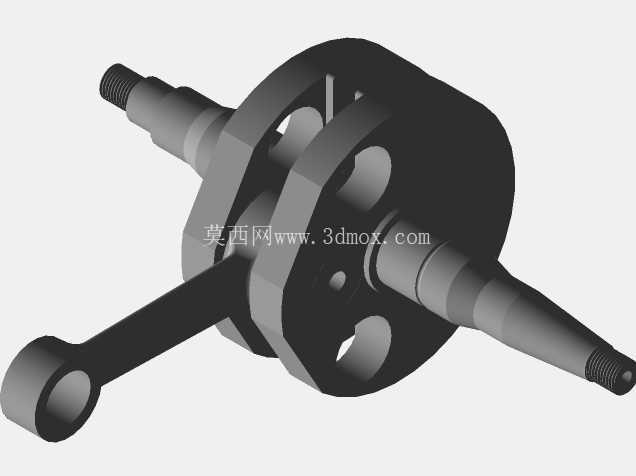

70cc排量摩托车改装强化曲轴组件

　　这套曲柄连杆总成面向小排量单缸二冲程动力单元的改装升级场景，对应70cc级别的扩缸改装需求，在原厂曲轴的基础上针对高转速工况做了结构强化，是动力改装环节里决定发动机可靠性与动力输出特性的核心运动部件。

　　从实际装机边界来看，总成两端伸出的主轴颈分别承担磁电机侧与变速箱初级传动侧的定位连接功能，轴端加工有细牙螺纹与定位轴段，螺纹段用于锁紧磁电机转子与初级驱动齿轮，中间的光轴段与箱体两侧的曲轴轴承内圈配合，轴肩位置严格控制轴向定位尺寸，保证装入左右箱体后曲轴的轴向窜动量处于设计允许区间。设计阶段需要反复核对轴段长度与箱体轴承座、油封位的相对位置，避免出现转子摩擦箱体、初级齿轮啮合错位这类装配干涉问题。

　　两侧的曲柄臂采用整体式配重结构，配重块的轮廓按照活塞、活塞销、连杆往复运动质量做动平衡匹配，高转速下曲柄旋转产生的惯性力可以抵消大部分往复运动的一阶振动，这也是改装曲轴相比原厂件最核心的优化方向——原厂量产曲轴往往兼顾成本与低转速平顺性，配重余量保守，而改装取向的曲轴会针对扩缸后增加的活塞重量重新计算平衡率，把高转速区间的振动控制在合理范围，避免箱体轴承过早出现疲劳点蚀。

　　连杆部分采用一体化锻造的结构形态，大头端抱合曲柄销，与曲柄臂压装为一体，小头端开设活塞销安装孔，工作时连杆跟随曲轴做平面复合运动：大头随曲柄销做圆周旋转，小头跟随活塞在气缸内做往复直线运动，将活塞燃烧做功的直线推力转化为曲轴的旋转扭矩，再通过主轴端的初级齿轮把动力传递给离合器与变速箱。建模过程中连杆的杆身截面采用变厚度过渡设计，在保证刚性的前提下尽可能降低往复运动质量，减少高转速下的惯性载荷。

　　在维修与改装的实际作业里，这类曲轴的安装需要配合专用工具压入箱体轴承，装配前要确认曲柄销的径向间隙、连杆大头的轴向侧隙符合规格，间隙过大会在高转速下产生敲击异响，间隙过小则会出现润滑不足、抱轴烧蚀的故障。曲轴内腔的润滑通道对应二冲程发动机的混合油润滑特性，混合气中的机油微粒会附着在曲柄销、连杆大头轴承表面形成油膜，设计时曲柄臂的甩油轮廓会带动箱体内的润滑油雾飞溅，保证各个摩擦副都能得到充分润滑。

　　从三维结构设计的角度拆解这套总成，需要重点管控几处关键配合尺寸：两端主轴颈的同轴度直接决定曲轴旋转时的径向跳动量，跳动过大会导致磁电机转子扫膛、变速箱输入轴异常磨损；曲柄销与主轴颈的中心距就是发动机的行程参数，直接关联发动机的实际排量，70cc改装规格对应的行程尺寸与缸径匹配后才能达到设计排量；两个曲柄臂的平行度误差会让连杆工作时出现偏磨，轻则缩短活塞环寿命，重则出现连杆断裂的严重故障。

　　这类部件除了用于越野摩托车、轻便摩托的动力改装，也常出现在小型通用汽油机、卡丁赛车动力的改装方案中，工作转速普遍比原厂状态高出20%-30%，因此结构设计上所有圆角位置都做了应力释放处理，避免应力集中在高转速交变载荷下产生裂纹。整套模型完整还原了曲轴的配重轮廓、轴端螺纹、连杆小头油孔、轴段退刀槽等细节，可直接用于发动机装配干涉校验、运动仿真模拟、改装件的结构参考，也能作为曲柄连杆机构运动原理演示的直观载体，帮助设计人员理解往复式内燃机核心运动部件的匹配逻辑。
