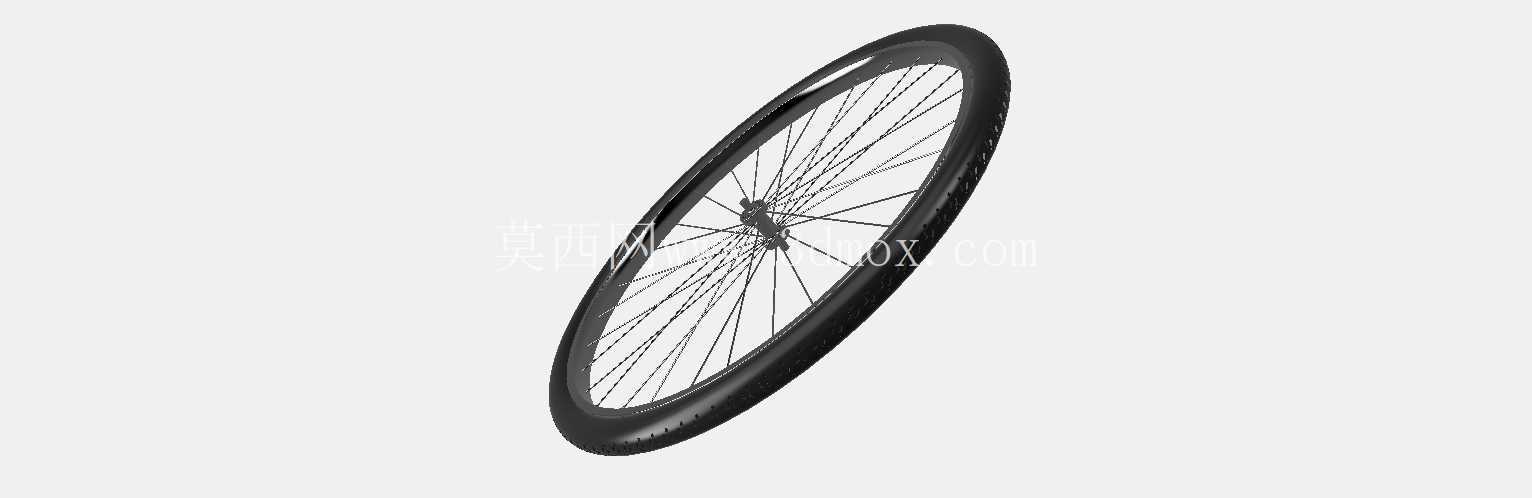

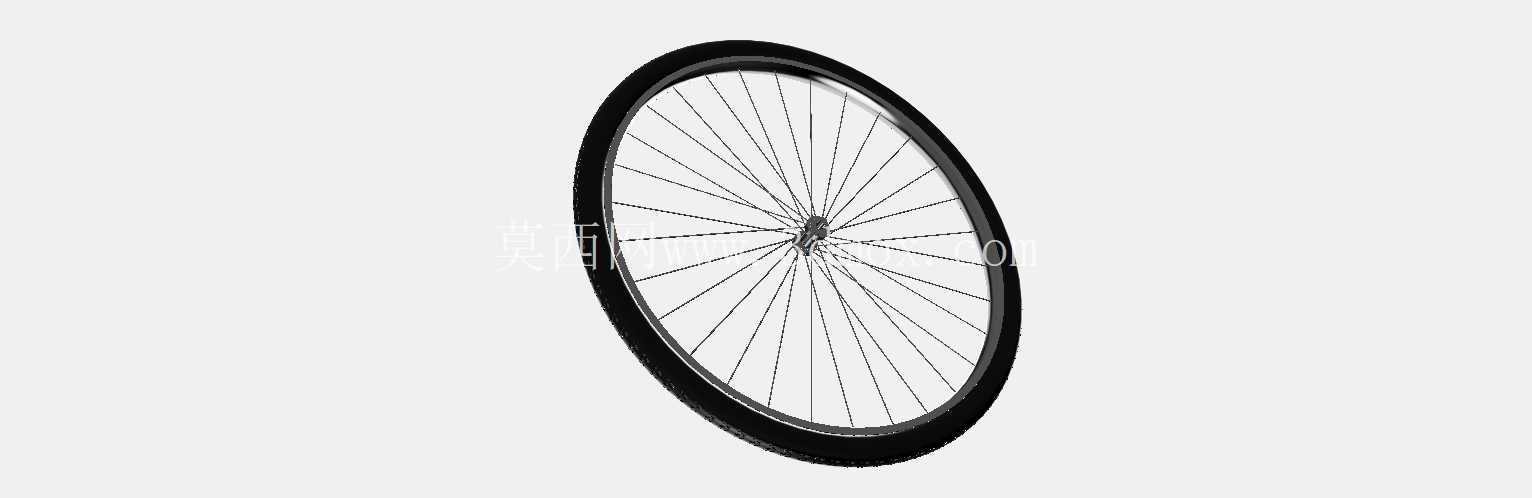

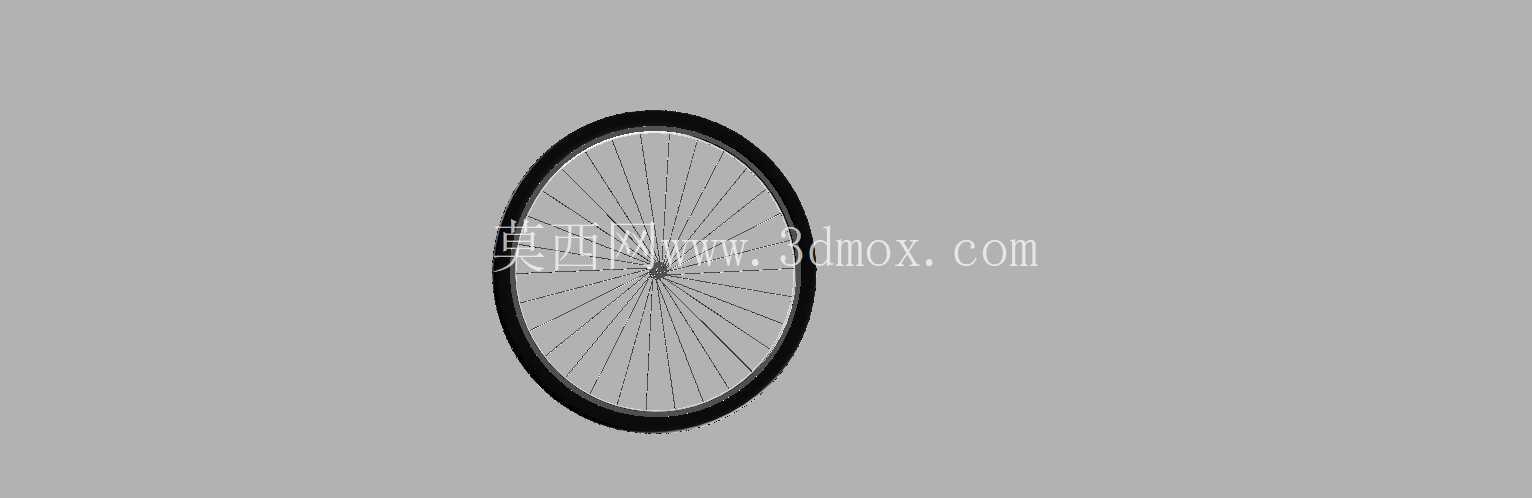

26英寸辐条式自行车轮组三维结构

　　该轮组模型围绕常规26英寸自行车行走部件展开，几何主体由外胎、轮圈、辐条、花鼓以及端部锁紧结构组成，适合在整车布置、骑行装备结构校核、零部件教学演示和轻量化方案讨论中作为基础参考。实际工程里，车轮并不是孤立零件，它承担整车与地面之间的载荷传递、冲击缓冲、转向跟随和制动反力支撑，因此建模时需要同时关注外径边界、轮胎断面、花鼓轴向位置、辐条交叉关系以及轮圈相对前叉或后叉的安装空间。

　　从使用场景看，26英寸轮径长期应用于山地车、通勤车、折叠改装车以及部分休闲自行车。轮组在整车中的位置决定了多项设计约束：外侧轮胎不能与前叉腿、后上叉、后下叉发生干涉；轮胎上方要为挡泥板、车架桥部和避震行程留出余量；花鼓两端需要与叉脚开档尺寸匹配；碟刹或V刹结构还要根据具体车型另行校核。该模型以轮胎和轮组本体为核心，能够直观表达轮径大小、胎面轮廓、轮圈深度以及辐条排布方式，为后续加入车架、刹车、飞轮、快拆或轴杆等部件提供清晰参照。

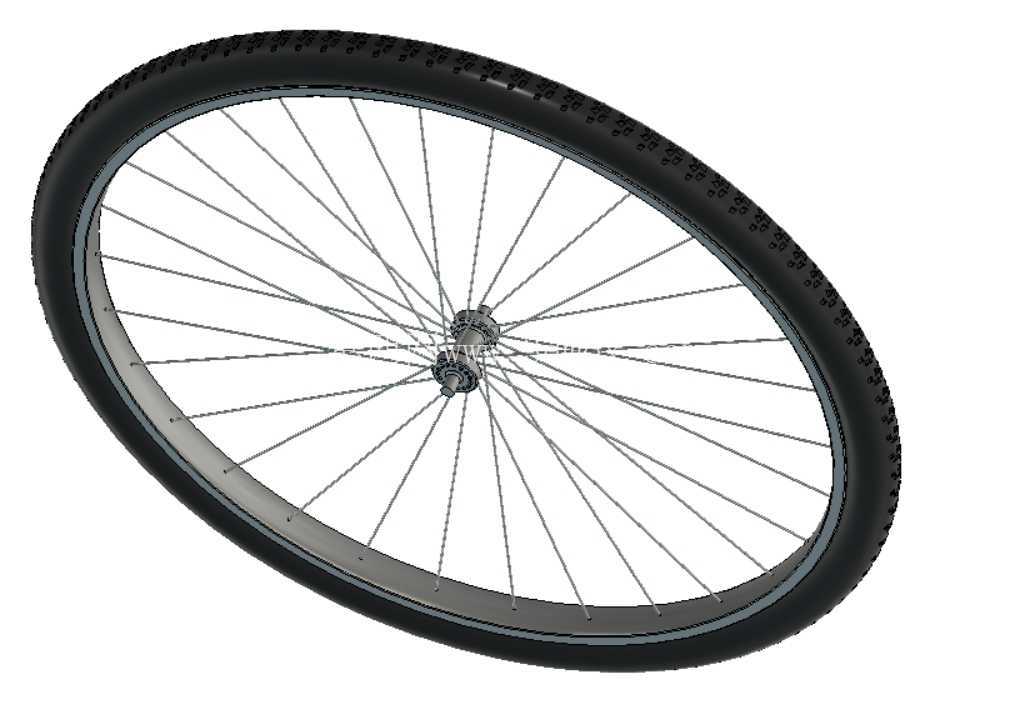

　　结构表达上，外胎采用连续环形断面，胎面带有细密块状纹理，侧胎从胎面过渡到胎唇，整体呈现常见充气橡胶轮胎的饱满形态。轮胎的作用不只是降低滚动阻力，还通过胎内气压支撑骑乘载荷，并在碎石、铺装路面和轻微颠簸环境下吸收高频振动。轮圈位于外胎内侧，承担胎唇定位和内压支撑，截面需要具备足够的抗弯能力。模型中的轮圈通过大量细辐条与中心花鼓连接，辐条从花鼓法兰向轮圈呈放射并带交叉趋势，这种形式在传统自行车轮中十分常见，能够把垂直载荷、驱动扭矩和制动扭矩分散到整个轮圈周向。

　　花鼓位于轮组中心，是轮体旋转的枢纽。其内部轴线与轮圈中心必须保持同轴，两端轴径、锁紧螺母或快拆压块的位置直接影响装车。辐条在花鼓两侧法兰上交错分布，左右张角决定轮组的横向刚度；若用于后轮，还需要考虑飞轮侧拉力不对称造成的辐条张力差；若用于碟刹车型，制动侧法兰和碟片安装座会改变花鼓壳体长度与支撑跨距。虽然本模型重点呈现轮组外观，但在三维设计阶段，这些边界都应与车架开档、轴系规格和刹车形式联动检查。

　　尺寸边界方面，轮组名义直径为26英寸，工程核对时不能只看轮胎外径数字，还应把轮胎充气后的断面宽度、轮圈有效直径、花鼓总长、轴心高度以及装车后车架间隙统一纳入。整车姿态确定后，车轮中心与中轴、头管、座管等位置共同决定轴距、五通高度和通过性。轮胎外径变化会影响滚压周长、速比、刹车接触面以及脚撑着地角度；轮圈宽度变化则会影响轮胎张开形状，过窄或过宽都可能改变胎侧支撑和接地面积。

　　建模思路上，轮组适合采用环形基础曲面与阵列杆件结合的方式处理。外胎可先绘制断面轮廓，再沿轮周路径扫略，胎面纹理通过周向和横向特征阵列形成；轮圈使用旋转或扫略得到薄壁环形结构；辐条则以单根线材几何为模板，依据花鼓孔位和轮圈孔位进行圆周阵列，并通过左右法兰错位表达交叉编条；花鼓主体采用回转体建模，端部轴套、螺母和法兰细节按装配关系分层。这样的处理既能控制模型体量，也能保留工程评审所需的可视结构。

　　在结构分析层面，辐条轮的关键不在于单根杆件强度，而在于预紧后的整体受力状态。轮圈受地面冲击时，接触区附近辐条张力会短暂下降，其余辐条继续维持轮圈形状；驱动力从花鼓通过辐条传递到轮圈，再经轮胎带动整车；制动时反向载荷同样沿辐条和轮圈循环传递。设计中需要关注辐条数量、编条方式、法兰直径、轮圈刚度和轮胎气压之间的配合。偏软的轮圈容易在侧向力下摆动，过硬的轮胎则会降低舒适性；花鼓支撑跨距不足时，轮组在转弯或急刹下更容易出现 flex 变形。

　　该模型还可用于装配演示：轮组中心轴必须与车架叉脚孔同轴，轮胎旋转包络应在车架、泥除和腿管之间保留合理间隙；若加装货架、脚撑或速度传感器，也要检查是否与辐条、气嘴和胎侧发生碰撞。对于教学或方案展示，模型能够清楚说明自行车轮为何采用中空轮胎、薄壁轮圈、张拉辐条和中心花鼓的组合：外胎提供缓冲与抓地，轮圈保持环形轮廓，辐条以较轻重量实现大范围支撑，花鼓则把旋转运动集中到狭小轴系上。整体结构简洁，却包含几何同轴、周向阵列、载荷传递和安装边界等多方面机械设计要点。
