1/2英寸接口机电控制电磁阀结构设计

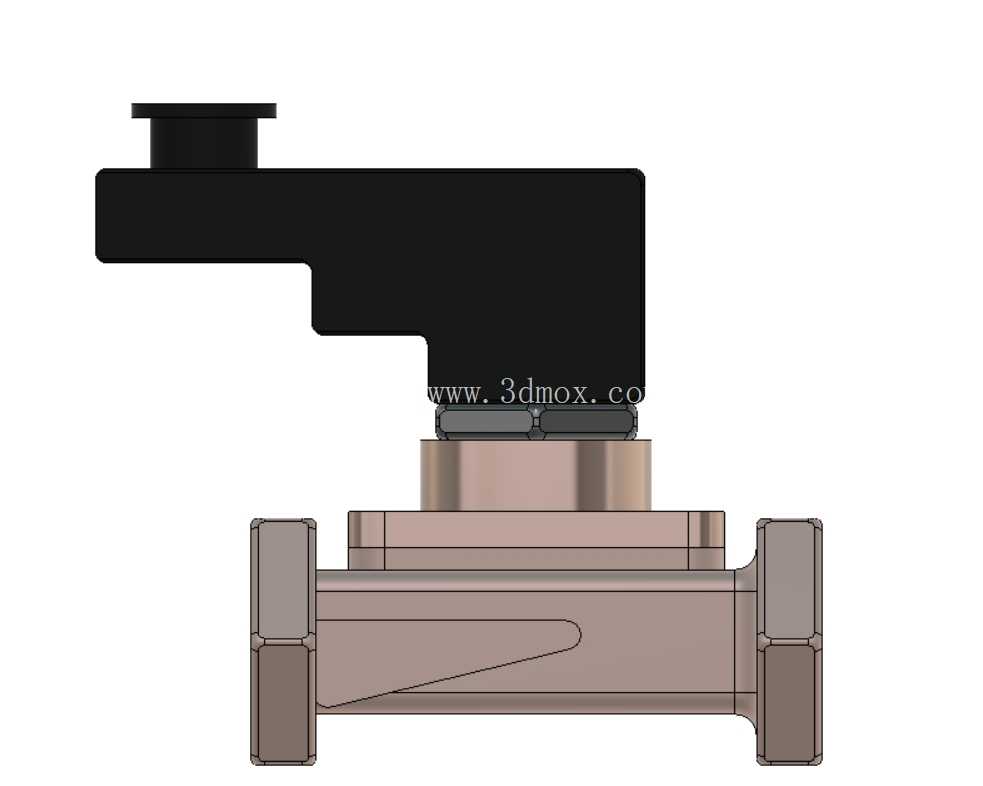

　　在民用给排水、小型工业流体管路、暖通循环系统、自动化喷灌设备的流体控制场景里，1/2英寸通径的电磁阀是应用频次极高的控制元件，这类阀件不需要人工手动操作，依靠电信号就能快速完成管路通断切换，适配绝大多数中小流量的流体控制需求。这款电磁阀采用直动式结构设计，整体分为上部电磁驱动头与下部阀体两部分，驱动头部分做了方正的外壳造型，顶部预留了接线安装的凸台结构，方便现场布线时快速接入控制线路，外壳做了全包覆设计，能阻挡日常使用中的灰尘、少量溅水侵入内部线圈结构，提升户外或潮湿工况下的使用可靠性。

　　下部阀体采用两通式结构，两端的连接端为标准1/2英寸管螺纹接口，安装时不需要额外定制转接接头，直接匹配市面上通用的4分水管、气动软管接头即可完成装配，阀体中部的流道做了平滑过渡设计，能减少流体通过时的压损，避免介质在阀腔内滞留造成的堵塞问题。从结构设计逻辑来看，这款阀的电磁驱动部分与阀体的连接采用了同轴嵌套结构，驱动头输出的动作杆垂直对准阀腔内的密封塞，通电时线圈产生的电磁力直接带动动作杆提升密封塞，阀腔导通，介质可以从一端流向另一端；断电时电磁力消失，动作杆在复位弹簧的作用下下压密封塞，截断流道，整个动作行程控制在3mm以内，能保证通断响应速度控制在0.5秒以内，满足快速切换的控制需求。

　　安装边界方面，这款阀整体的横向安装尺寸不超过100mm，纵向总高度控制在80mm左右，阀体两端接口的中心距为65mm，在管路排布时只需要预留出对应长度的直管段即可完成安装，不需要额外预留过大的操作空间；上部驱动头的侧面预留了手动操作按钮，在调试阶段或者临时断电的工况下，可以手动按下按钮完成阀的临时导通，方便现场调试与应急操作。在实际选型应用中，这类1/2英寸电磁阀常被用于家用净水设备的水路切换、小型空压机的气路通断、园林自动喷灌系统的支路控制、暖通设备的补水回路控制，相比手动球阀，它可以接入PLC或者简单的定时控制模块，实现无人值守的自动流体控制，大幅降低人工操作的工作量。设计过程中针对密封结构做了优化，密封塞采用了耐腐的弹性材质，既能保证截断时的密封性能，避免介质渗漏，也能在长期频繁动作下减少磨损，提升阀件的整体使用寿命；阀体部分的流道内壁做了光滑处理，减少流体中的杂质在阀壁附着的概率，降低长期使用后的堵塞风险。另外，驱动头与阀体的连接部位做了密封垫圈设计，能避免介质从连接缝隙处渗漏，同时也方便后期维护时快速拆开驱动头，清理阀腔内的杂质或者更换老化的密封件，不需要整体更换阀件，降低后期维护成本。

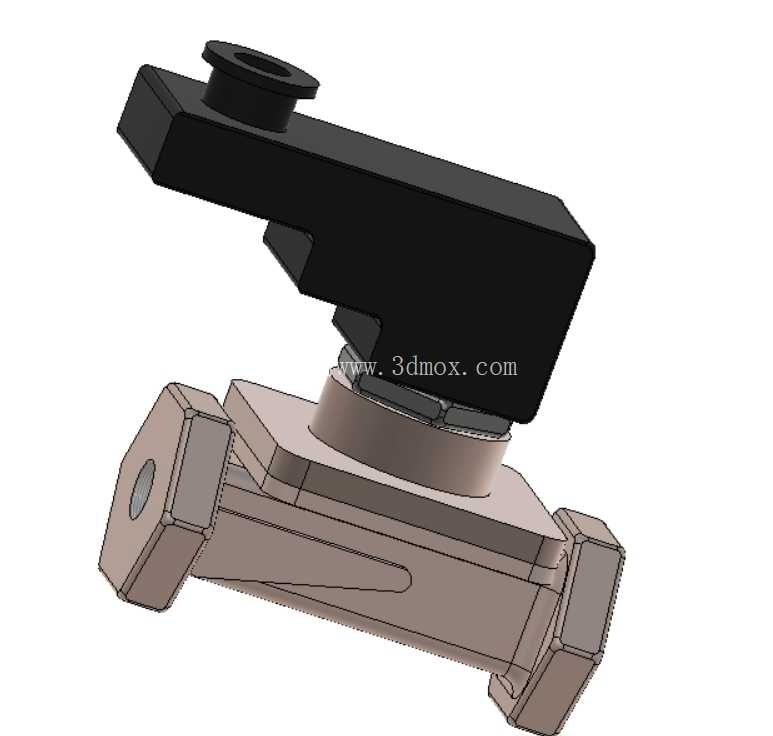

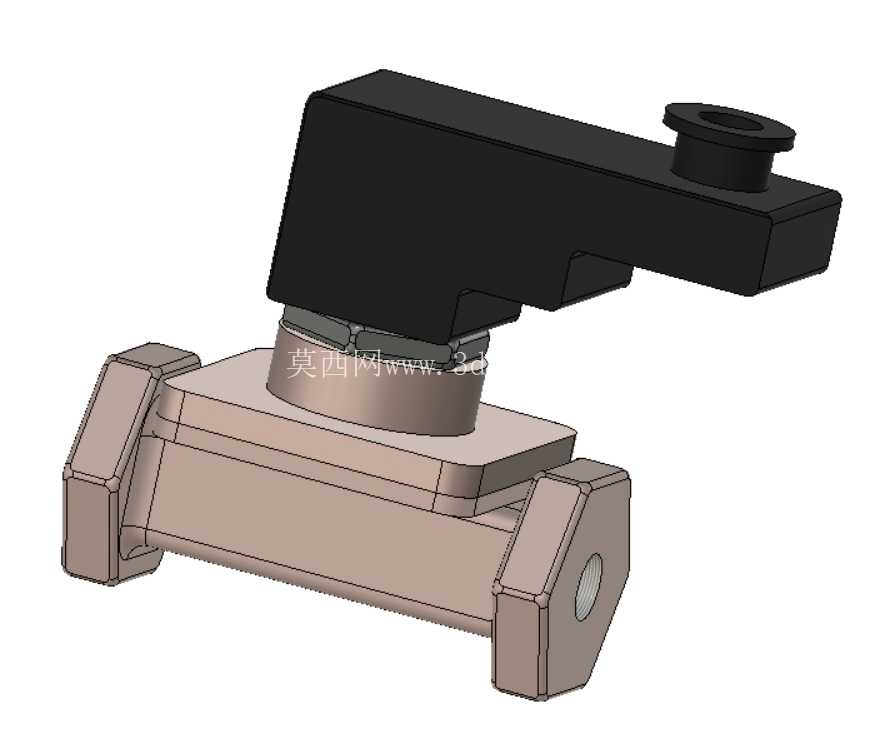

　　从三维建模的角度来看，这款模型完整还原了阀件的所有装配结构，包括线圈外壳的安装卡扣、阀体两端的螺纹段结构、密封塞的配合位置、复位弹簧的安装腔室，在做管路系统装配设计时，可以直接调用该模型完成整体布局，检查安装时是否会与周边管路、设备产生干涉，提前规避现场安装时的尺寸冲突问题。需要注意的是，这类直动式电磁阀的适用介质压力范围通常在0-1.0MPa，适配清水、压缩空气、低粘度无颗粒的中性流体，在选型时需要根据实际介质的特性、工作压力范围匹配对应的密封材质，避免出现密封件被介质腐蚀导致的渗漏问题。
