十六级格雷码旋转编码调节旋钮

　　在消费电子、工业控制面板与小型机电设备的人机交互环节，角度位置反馈元件的选型直接决定操作手感与档位识别可靠性。这款十六级格雷码输出的旋转编码结构，针对面板嵌入式安装场景完成全细节三维还原，覆盖轴体、壳体、定位弹片、接线端子与安装固定结构的全部几何特征，可直接用于设备面板布局校核、操作机构联动设计与元件库标准化归档。

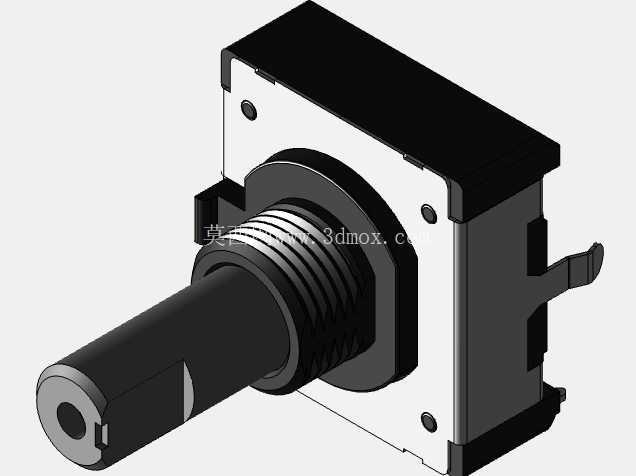

　　从实际装机边界来看，该元件采用前端螺纹轴套配合锁紧螺母的面板固定方案，轴套外圆预留标准螺纹段，穿过面板开孔后由后侧螺母锁紧，安装开孔直径、螺纹有效长度与轴端伸出长度均按照实物测绘比例还原，轴端设计为D型扁位结构，配套旋钮装配时可传递扭矩、避免周向打滑，轴端中心的小孔用于旋钮卡扣轴向定位，防止操作过程中旋钮松脱。后侧主体为方形塑壳结构，壳体四角预留装配卡扣与定位柱，内部容纳编码动触片、静触片与档位定位机构，侧方引出扁平接线端子，端子排布间距与折弯角度完全还原实物形态，布线时可直接匹配对应线序的连接器，端子根部做加强过渡，避免反复插拔导致根部断裂。

　　功能层面，该元件为十六档位绝对式编码结构，转动过程中每经过一个定位档位，内部触点按照格雷码逻辑切换通断状态，相邻档位仅单路信号发生跳变，避免普通二进制编码切换时多路信号不同步产生的跳码误判，主控IO口读取电平组合即可直接识别当前旋钮所处的绝对角度位置，设备上电后无需回零即可获取当前档位，相比增量式编码器省去上电相位校准流程，特别适合功能档位切换、参数分段调节、菜单选项选择这类不需要无限旋转的交互场景。内部档位定位采用钢珠配合弹簧压入波形定位盘的结构，每转动一个档位产生清晰的段落顿挫感，无轴向窜动与空程间隙，操作反馈明确，用户可凭手感确认档位切换到位，无需目视查看屏幕即可完成调节，在车载控制面板、家用音响、工业手持终端、测试仪器面板上都有大量应用。

　　建模过程中优先还原装配配合关系：前端轴体与壳体的同轴度公差按照小型电子元件的实际装配精度控制，轴体转动行程内与壳体轴孔保留合理间隙，避免干涉；螺纹段的牙型、螺距按照标准规格绘制，锁紧螺母的厚度与对边尺寸匹配实物，装配后螺母贴合面板背面的压紧面；后侧塑壳的分模线、卡扣倒角、端子让位槽都做了细节还原，壳体表面的哑光纹理区域与光亮轴段做了外观区分，渲染后可直接用于产品说明书配图、装配演示动画制作。结构设计时充分考虑了元件的紧凑性，整体方形壳体边长适配密集排布的面板空间，多只编码器并排安装时，壳体之间预留接线与操作扳手的操作空间，轴体伸出长度可根据面板厚度选配，薄面板与加厚塑胶面板都能通过锁紧螺母调整压紧量。

　　对于设备结构工程师而言，该三维模型可直接导入整机装配中，校核旋钮与面板外壳的间隙、端子与内部PCB板的对接位置，避免装机时出现轴体长度不足、端子与周边元件干涉、锁紧螺母无扳手空间等常见装配问题；对于电子选型工程师，可通过模型直观确认安装尺寸与接线方向，提前在PCB布局中预留对应焊盘位置，减少打样后的改板次数。
