六款工业传动链轮结构设计方案

　　链轮作为链传动系统的核心啮合部件，广泛应用在各类工业输送线、农机传动机构、矿山给料设备、包装生产线以及重载输送工位中，和带传动相比，链传动不存在弹性滑动问题，平均传动比精准，远距离传动时布局更灵活，能在油污、粉尘、高低温等恶劣工况下保持稳定动力输出。这套链轮方案覆盖了从小节距精密传动到大节距重载输送的六款不同规格结构，适配不同载荷等级、不同安装轴系以及不同链条型号的使用需求。设计过程中首先从啮合几何关系入手，严格匹配对应链条的节距、滚子直径参数，齿形轮廓采用三圆弧一直线的标准齿形，保证链节能平稳啮入啮出，啮合时不会出现卡滞、跳齿或者冲击过载的问题，齿侧预留合理间隙，补偿链条运行磨损后产生的节距伸长量，延长整套传动副的使用寿命。

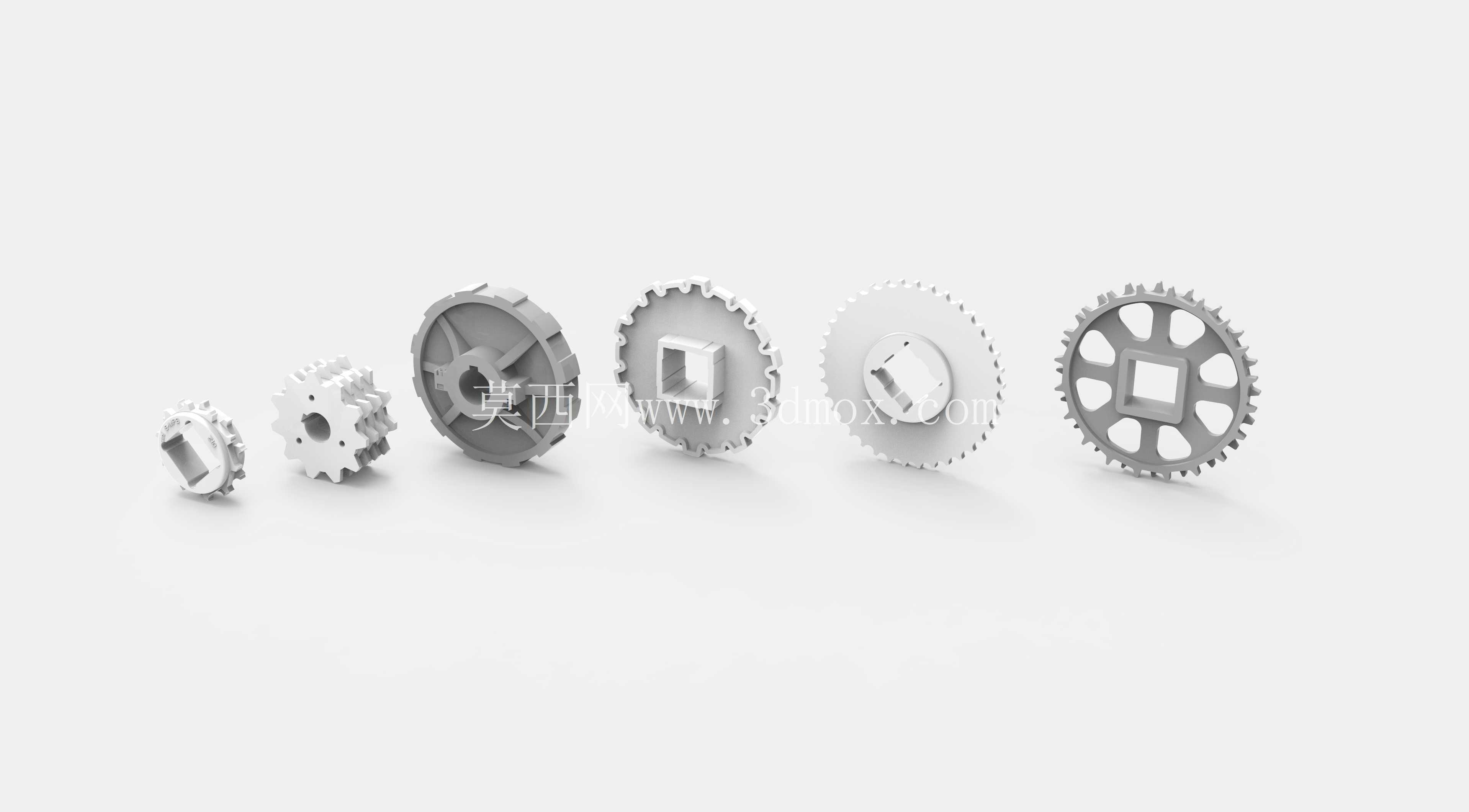

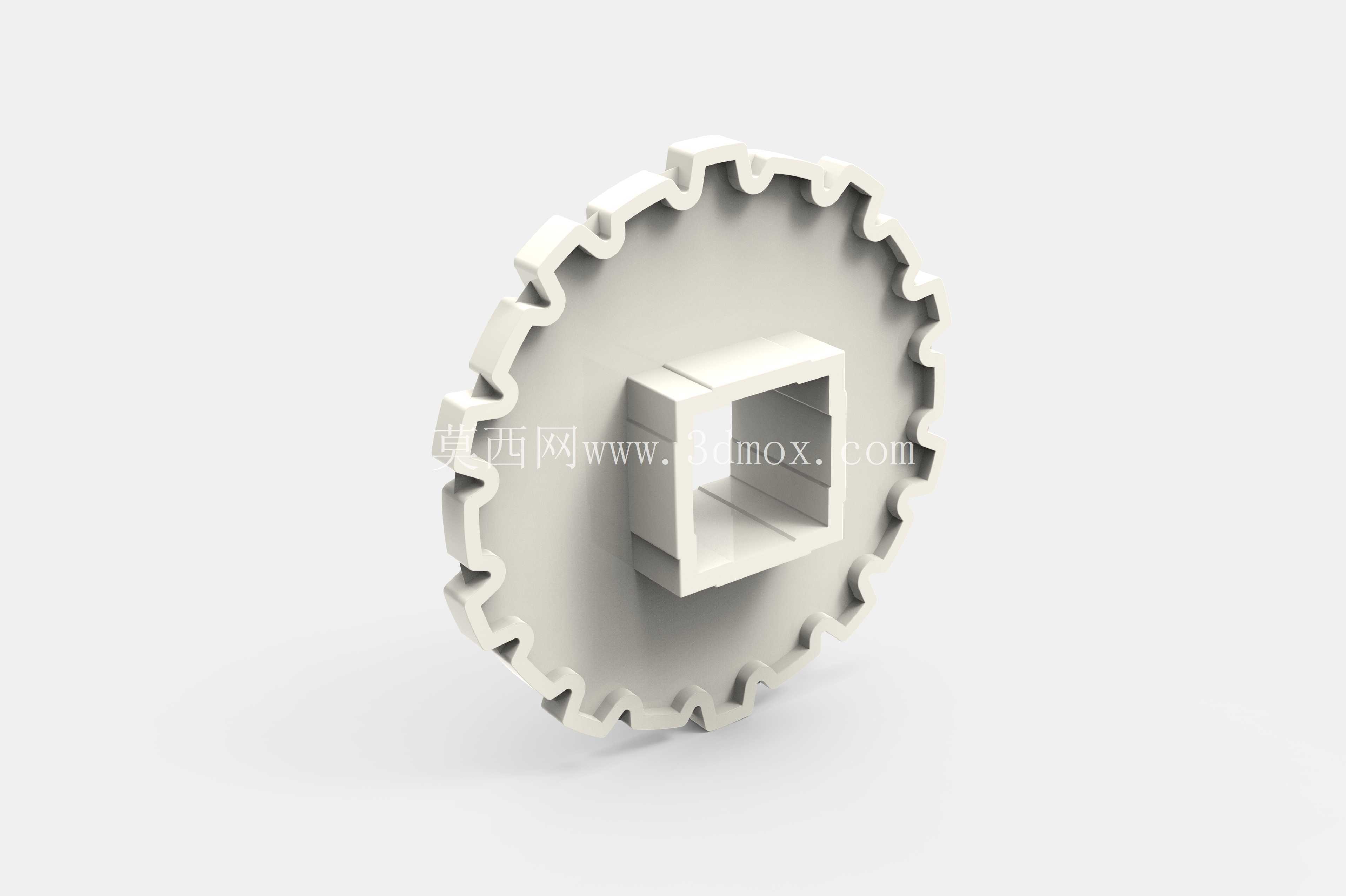

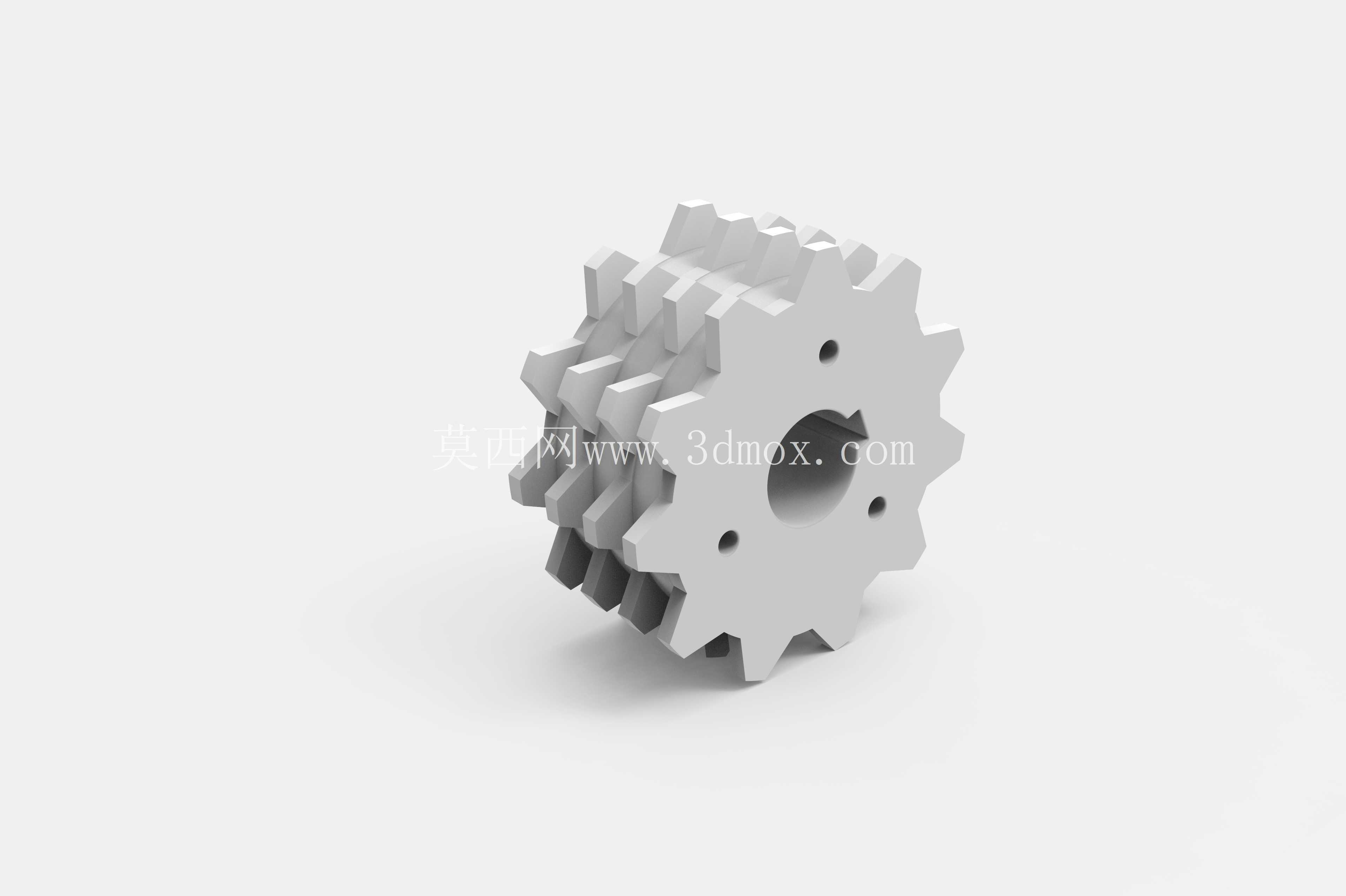

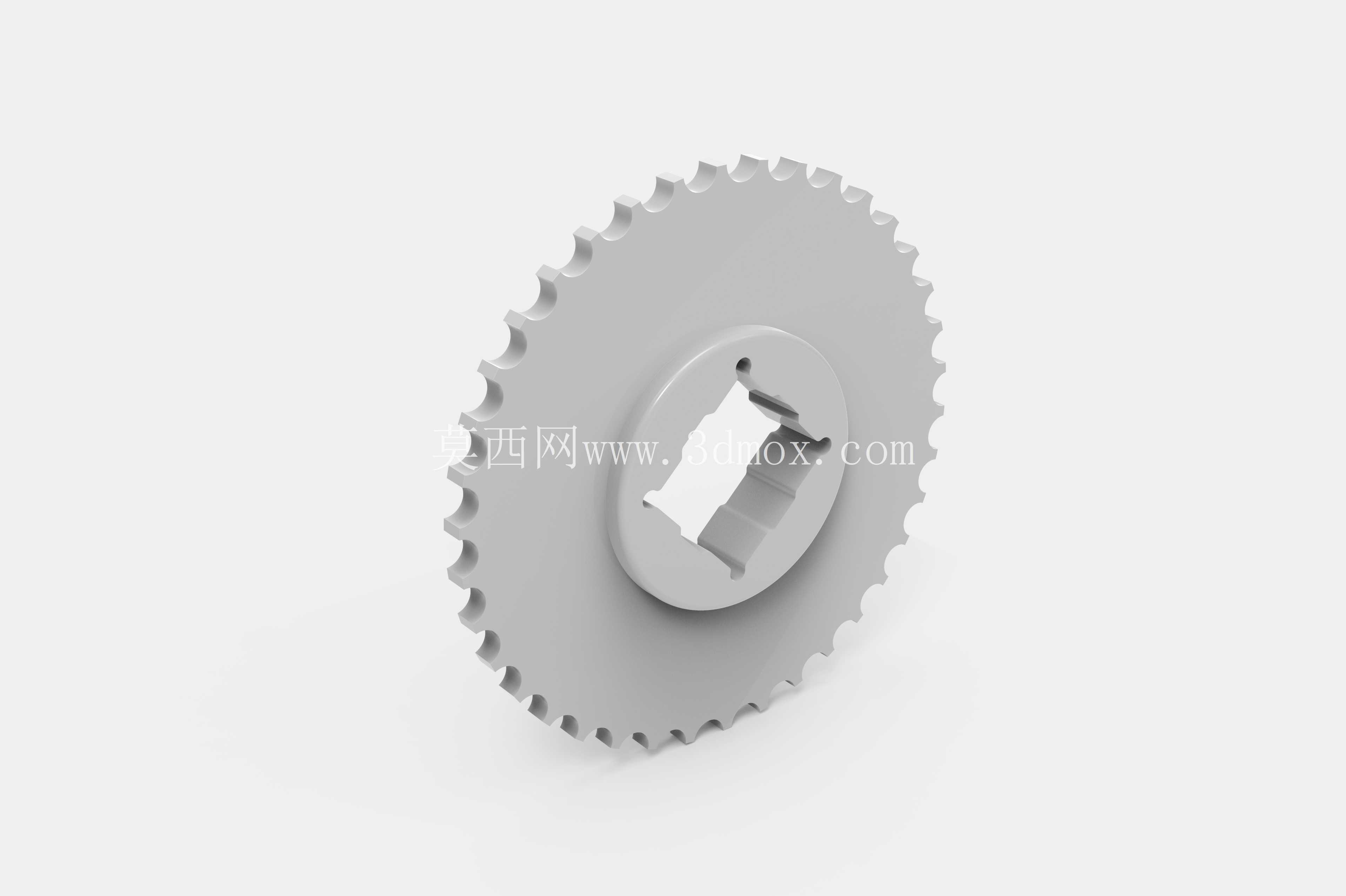

　　六款链轮分别采用了不同的轮毂与轮体结构：小规格链轮采用整体实心轮坯设计，适配轻载高速的传动工位，轮毂厚度和轴孔配合长度按照扭转强度计算确定，键槽尺寸匹配对应轴径的平键标准，保证扭矩传递过程中不会出现滚键失效；中等规格链轮做了腹板减重设计，在腹板上开设均匀分布的工艺孔，既降低轮体自身转动惯量，减少启停阶段的动载荷，也方便现场吊装与拆装维护；大尺寸重载链轮采用轮缘与轮毂分体组合的结构思路，轮齿部分磨损后可单独更换轮缘，降低后期运维的备件成本，其中两款方孔链轮专门适配农机、输送设备的方轴安装场景，方孔的公差配合兼顾装拆便利性与周向防转要求，无需额外加工键槽即可传递大扭矩，适配田间作业、重载输送等冲击载荷较大的工况。

　　选型布局时需要先确认安装边界：轴伸长度、轴端固定方式、链轮与机架侧壁的安全间隙都要提前校核，大节距链轮的齿顶圆直径较大，安装时要预留足够的径向空间，避免轮齿运转时和周边护罩、机架发生运动干涉；中心距的设定要匹配链条长度，保证松边有合理的垂度，张紧机构的行程要覆盖链条全生命周期磨损后的伸长量。齿面的结构设计也考虑了不同工况需求，重载款链轮的齿面做了加厚处理，承受链条啮入冲击时不会出现齿面崩裂，轻量化款链轮在轮辐位置做了镂空优化，在保证轮体刚性、满足抗弯抗扭强度的前提下尽可能降低自重，减少轴系的额外负载。

　　不同结构的链轮分别对应不同的应用场景：小尺寸多齿链轮适合高速轻载的自动化生产线传动，运行噪音低，传动平稳；带镂空方孔的大链轮适合农业收获设备、板式输送线，承载能力强，对多尘环境的适应性好；实心轮毂的标准链轮可以通用在各类减速机输出端、电机传动组中，替换通用性强。整套结构的几何细节都按照实际装配逻辑搭建，齿距累积误差、齿形径向跳动的设计取值都符合机械传动的公差规范，装配时可以直接和对应规格的滚子链条完成啮合模拟，验证传动过程中各节链环的运动轨迹，排查运动干涉风险，为后续的工程出图、机加工工艺制定以及设备传动系统选型提供完整的结构参考。
