正齿轮弯曲应力有限元仿真分析

　　这套正齿轮弯曲应力仿真，针对的是中小功率传动箱里最常见的直齿圆柱齿轮副，实际工况多落在轻工输送线、小型减速单元、仪表执行机构以及阀门驱动装置这类载荷相对平稳、转速中等的场合。齿轮在这些设备里承担的核心任务，是把输入端的扭矩按固定速比传递到输出轴，同时保证啮合过程中齿面接触均匀、齿根不出现疲劳裂纹。做这一轮分析的出发点，正是很多现场失效都集中在齿根部位——轮齿受载时相当于一个悬臂梁，载荷沿啮合线作用在齿面上，齿根过渡圆角处会产生最大弯曲拉应力，长期循环就容易萌生疲劳断齿。

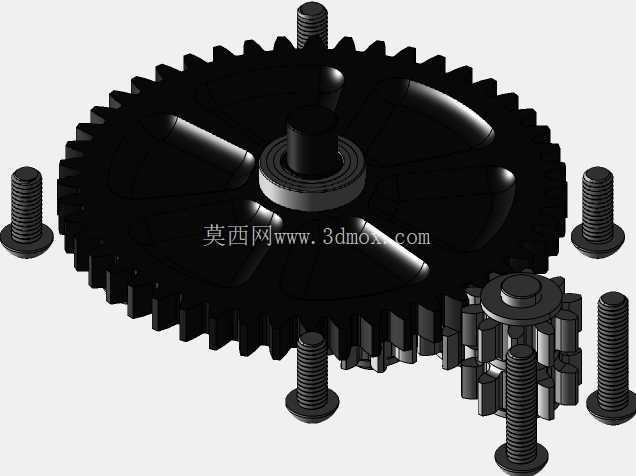

　　从建模思路上看，先把齿轮副的几何关系还原清楚：主动小齿轮与从动大齿轮按标准中心距装配，齿廓采用渐开线直齿，齿顶、齿根以及齿根过渡圆角都按实际加工圆角保留，没有为了省事把圆角简化成尖角——这一点很关键，因为尖角会在有限元求解时造成应力奇异，算出来的齿根应力完全失真。大齿轮采用腹板加辐条式轻量化结构，轮缘、辐板与轮毂之间的过渡都做了圆滑处理，既减轻转动惯量，也避免截面突变带来的附加应力集中；小齿轮则与轴段做成一体或紧配连接，啮合区的网格做了局部加密。

　　网格划分上，啮合齿面和齿根圆角是重点，单元尺寸在这些区域明显收细，远离接触区的轮毂、轴段则可以放粗，兼顾精度与求解规模。约束与加载尽量贴近真实边界：小齿轮轴段施加驱动转矩或转速，大齿轮轴段施加阻力矩，两轴的轴承位置用圆柱约束限制径向与轴向位移、保留绕轴线的转动自由度，齿面之间定义面到面接触，摩擦系数按润滑工况取常用值。这样求解出来的应力分布，才能反映单齿啮合、双齿啮合交替过程中齿根载荷的真实变化。

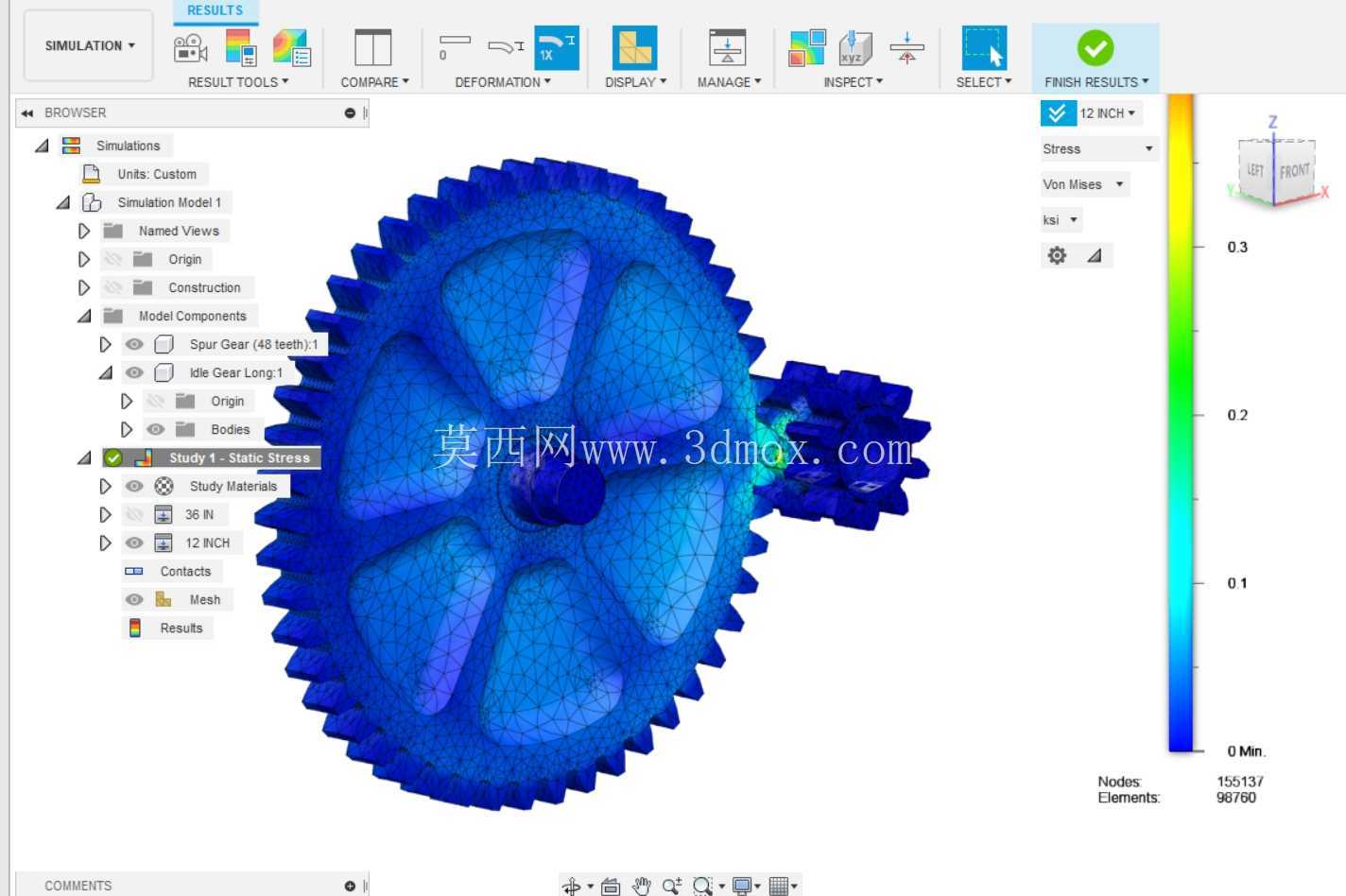

　　从结果云图可以读出不少工程信息。整体应力水平以蓝绿低值区为主，说明在给定载荷下大部分轮齿和腹板的应力都远低于材料许用值，强度储备比较充足；应力较高的区域集中在啮合接触线附近以及受拉侧齿根，这与经典的刘易斯齿根弯曲强度理论判断一致——危险截面就在齿根三十度切线法确定的位置。大齿轮辐板与轮缘交接处虽然不是最高应力区，但因为截面形状变化，也出现了局部应力抬升，设计时这里的过渡圆角不宜过小。

　　外形与安装边界方面，这类齿轮在选型时首先要核对的是中心距、齿宽、轴孔直径与键槽尺寸，中心距直接决定啮合侧隙与接触斑点位置，齿宽影响载荷沿齿向的分布，轴孔和键槽则关系到与轴的对中以及扭矩传递的可靠性。装配时要保证两轴平行度，直齿轮对轴线平行度误差比较敏感，偏载会让齿向一端应力骤增；轴向定位要留出合理侧隙，既不能卡死也不能窜动过大。轴承支撑刚度也会影响啮合，支撑过软会导致轴挠度增大、齿面偏载。

　　这一轮仿真的工程价值，在于把抽象的弯曲强度公式落到了具体的应力场上。传统设计用齿形系数、应力修正系数结合许用弯曲应力做校核，能给出安全系数，却看不出应力在辐板、轮毂、过渡圆角上的具体分布；有限元结果则能直接定位薄弱环节，指导设计师决定是加大模数、增厚齿根圆角、调整辐板厚度，还是优化热处理工艺来提高齿根韧性。对于需要反复启停、有冲击载荷的工况，还可以在此基础上叠加疲劳寿命分析，把齿根应力幅与材料 S-N 曲线结合，估算循环次数下的安全裕度。

　　对结构设计和选型人员来说，这类模型的使用方式也很明确：在新传动箱方案阶段，先用它验证齿轮参数是否满足弯曲强度，再根据应力云图调整结构；在故障复盘时，可以把实际断齿位置与仿真高应力区对照，判断是过载、偏载还是热处理缺陷导致的失效。整个分析过程不追求花哨的视觉效果，而是围绕齿根弯曲应力这一核心失效模式，把几何、材料、边界、接触与载荷串成一条完整的校核链路，最终为齿轮的可靠传动提供量化依据。
