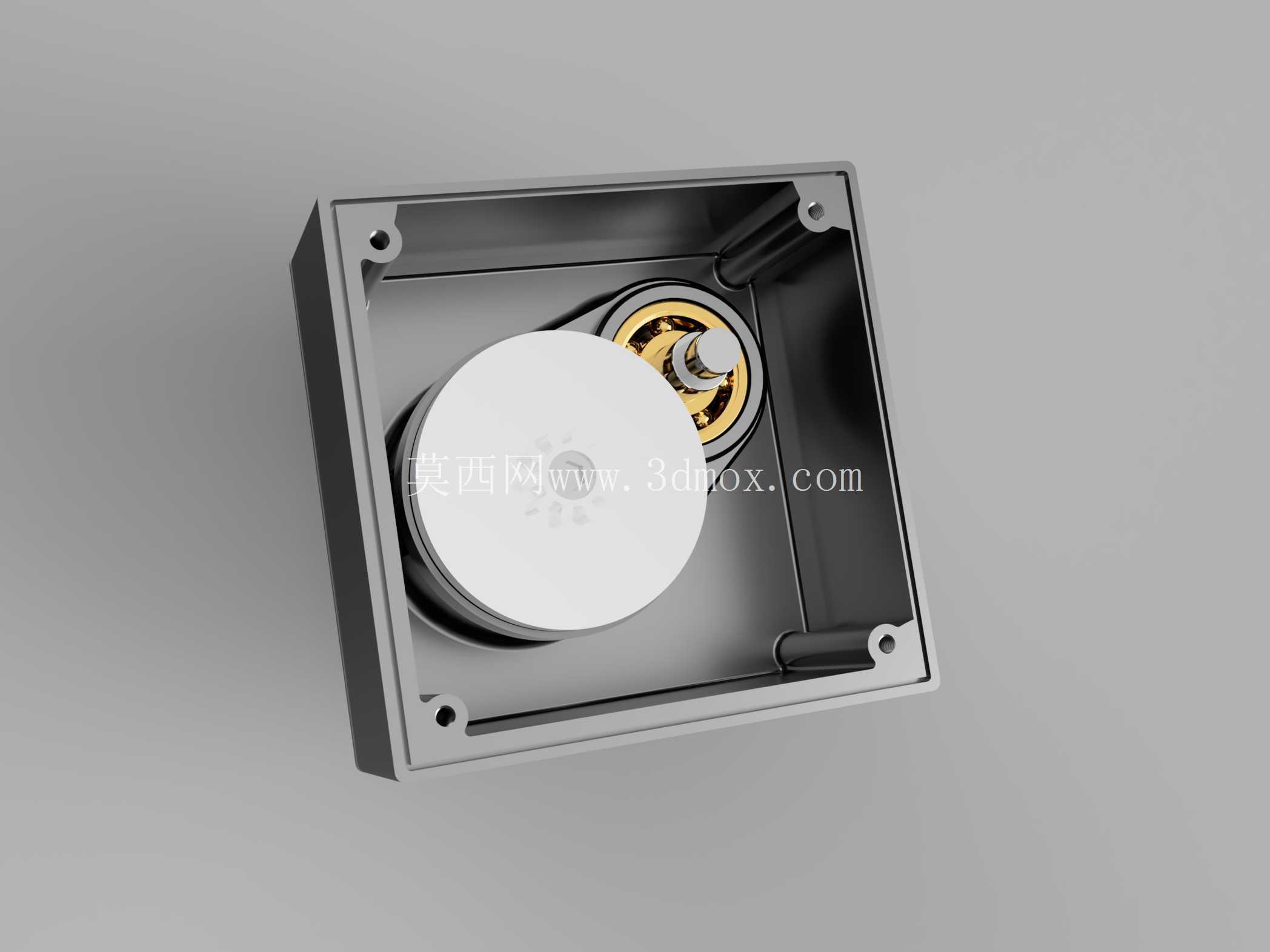

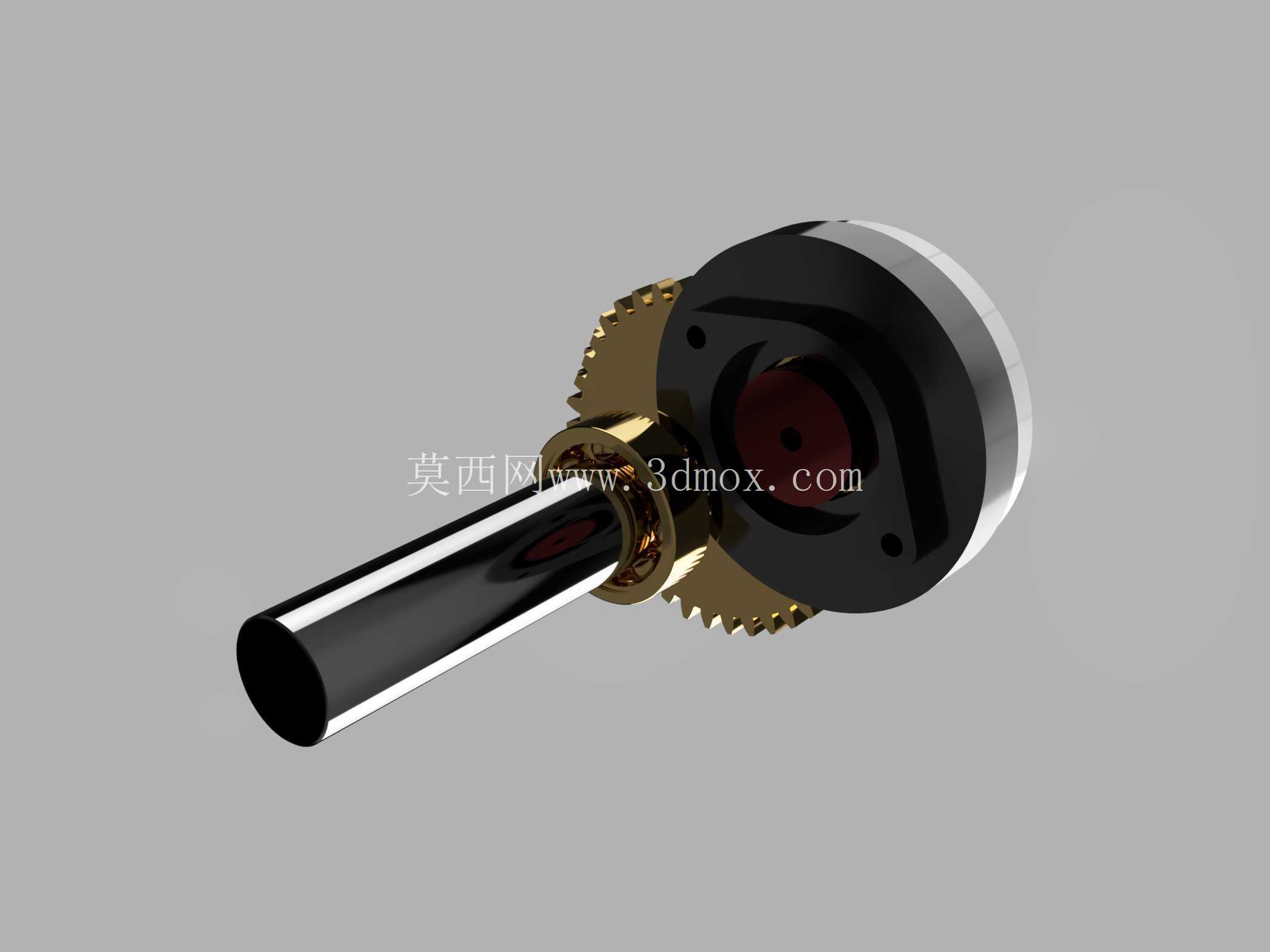

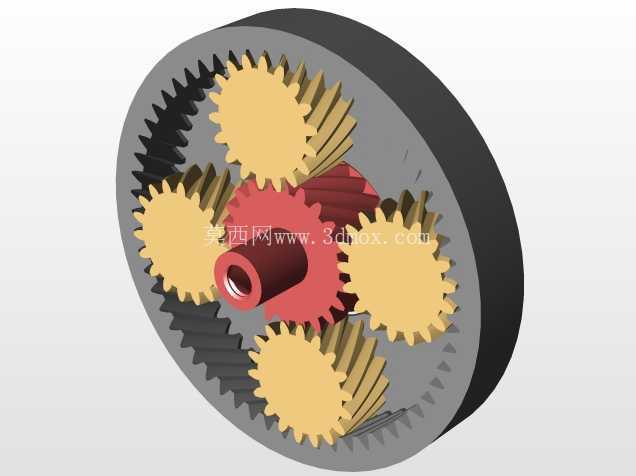

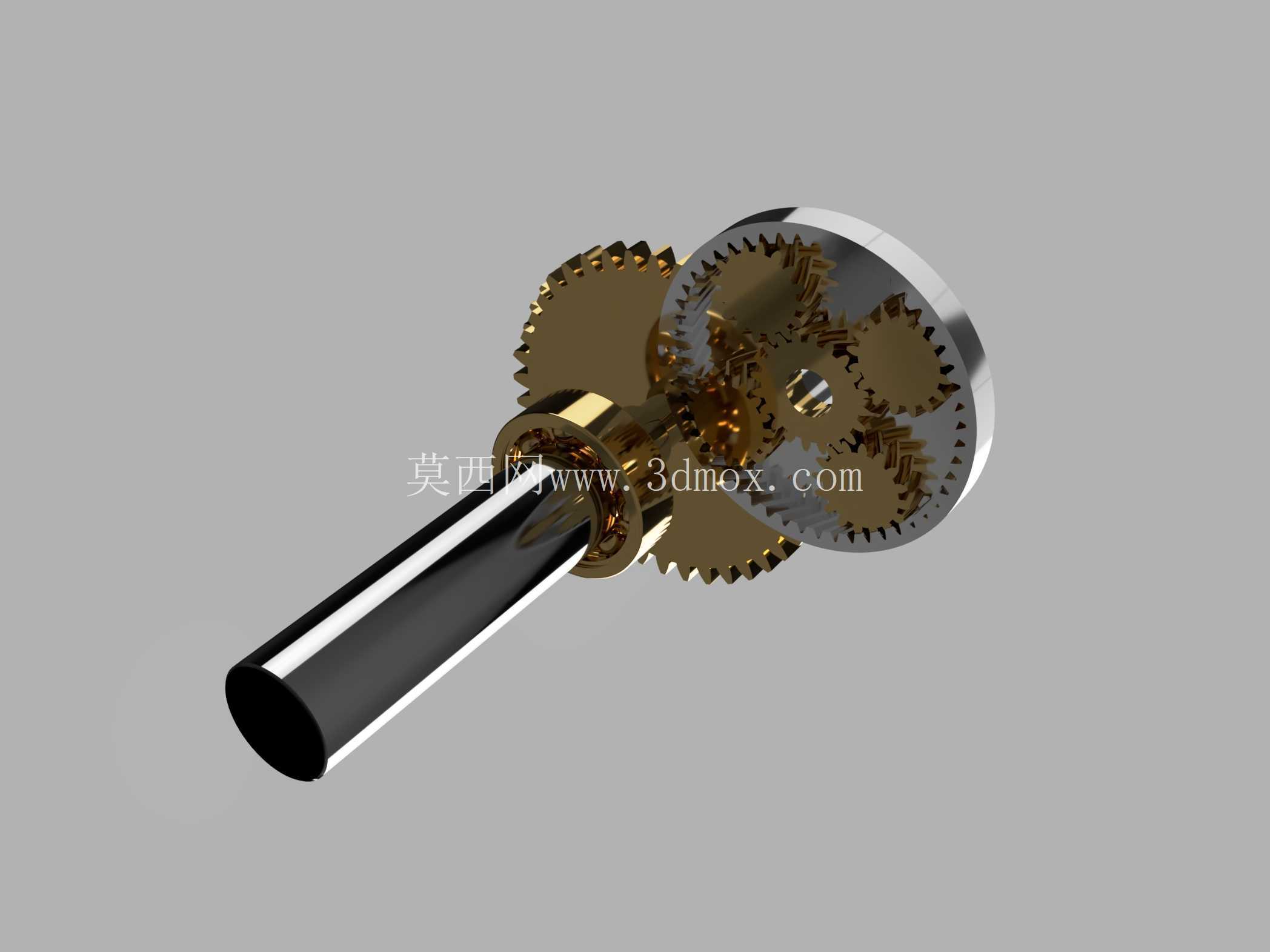

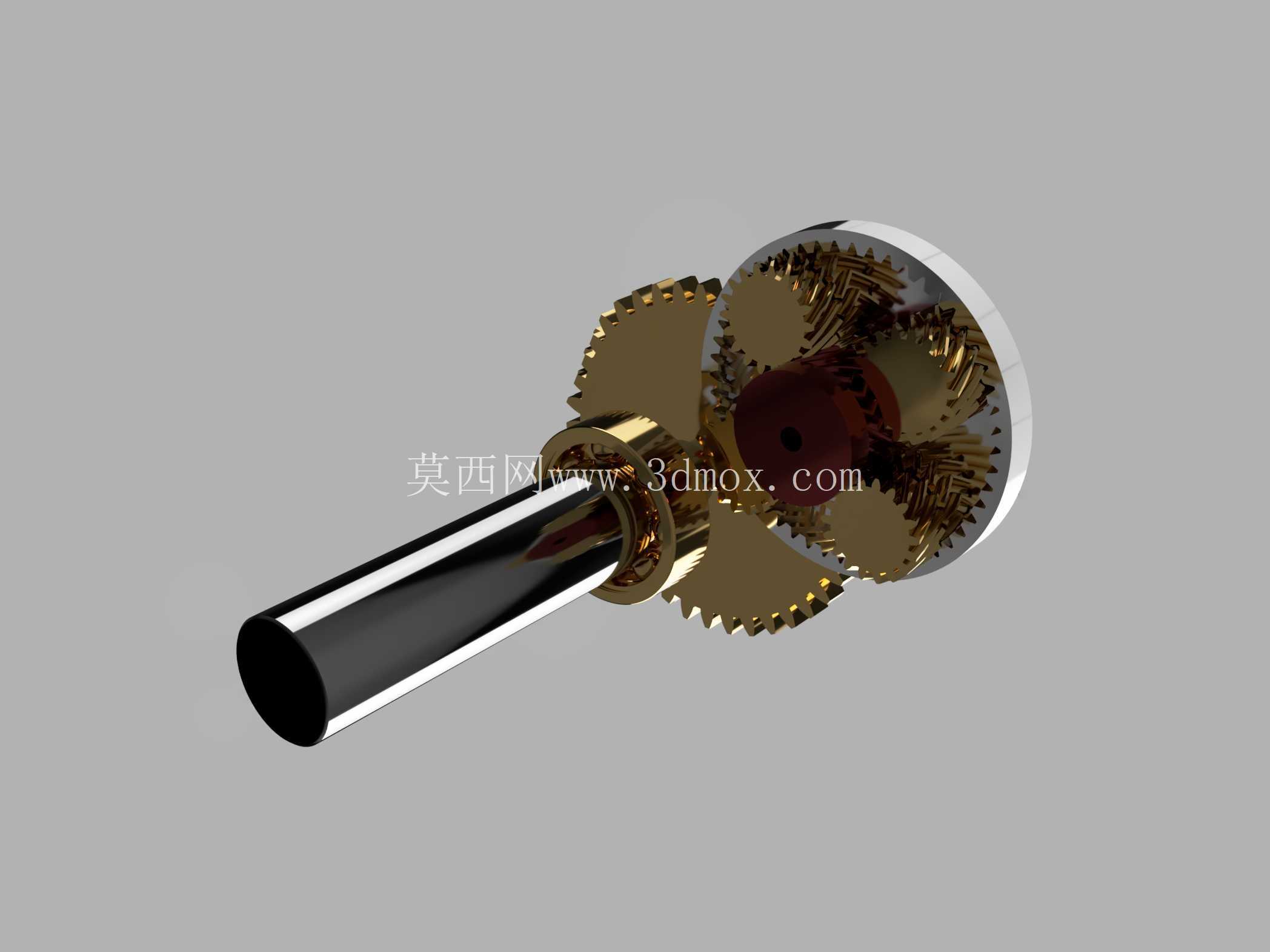

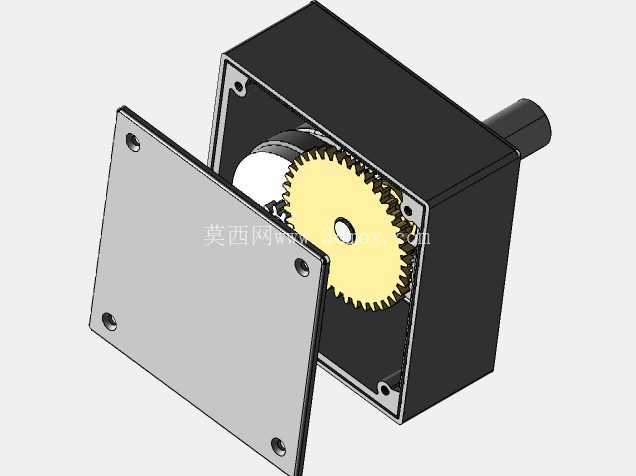

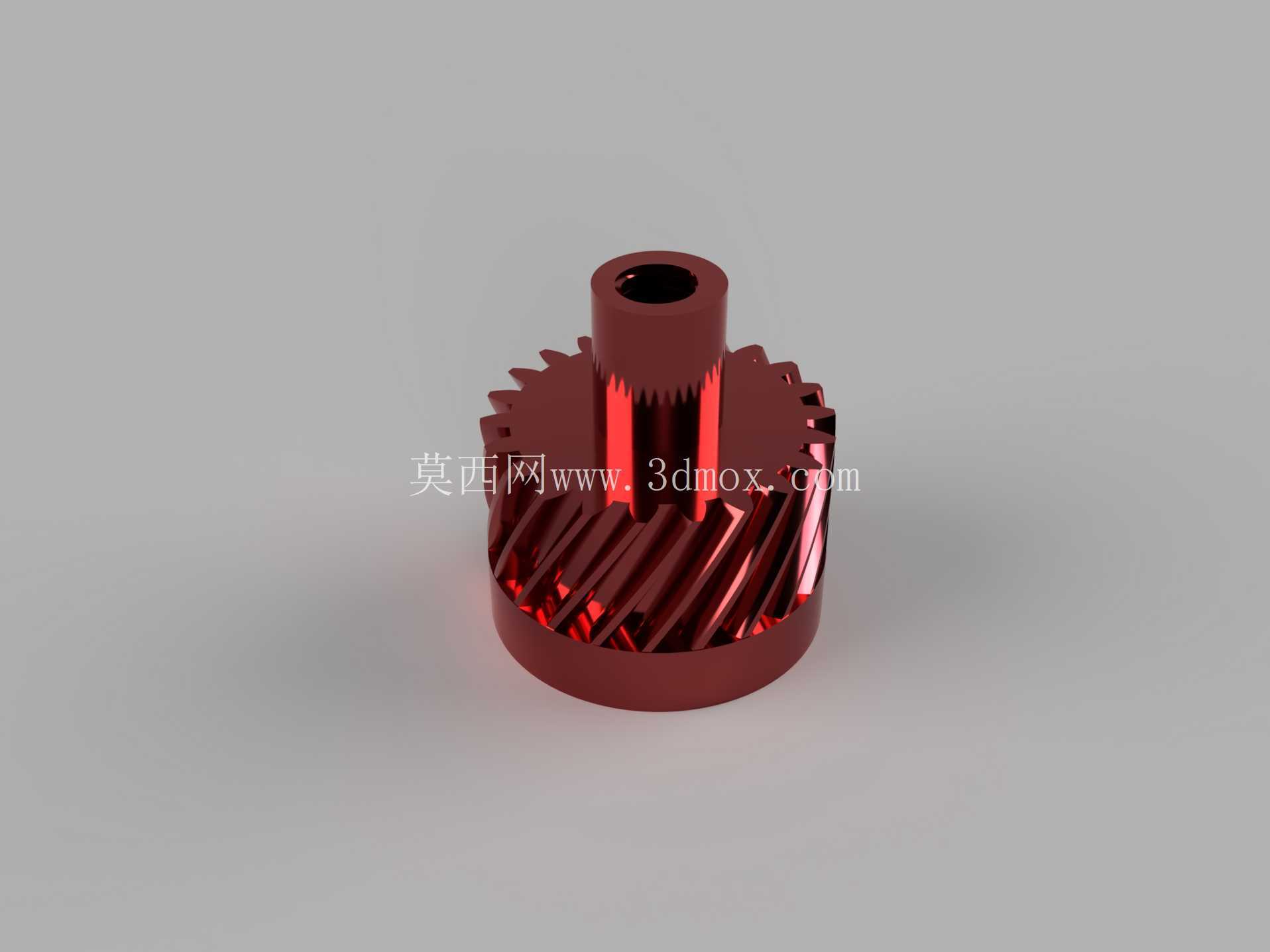

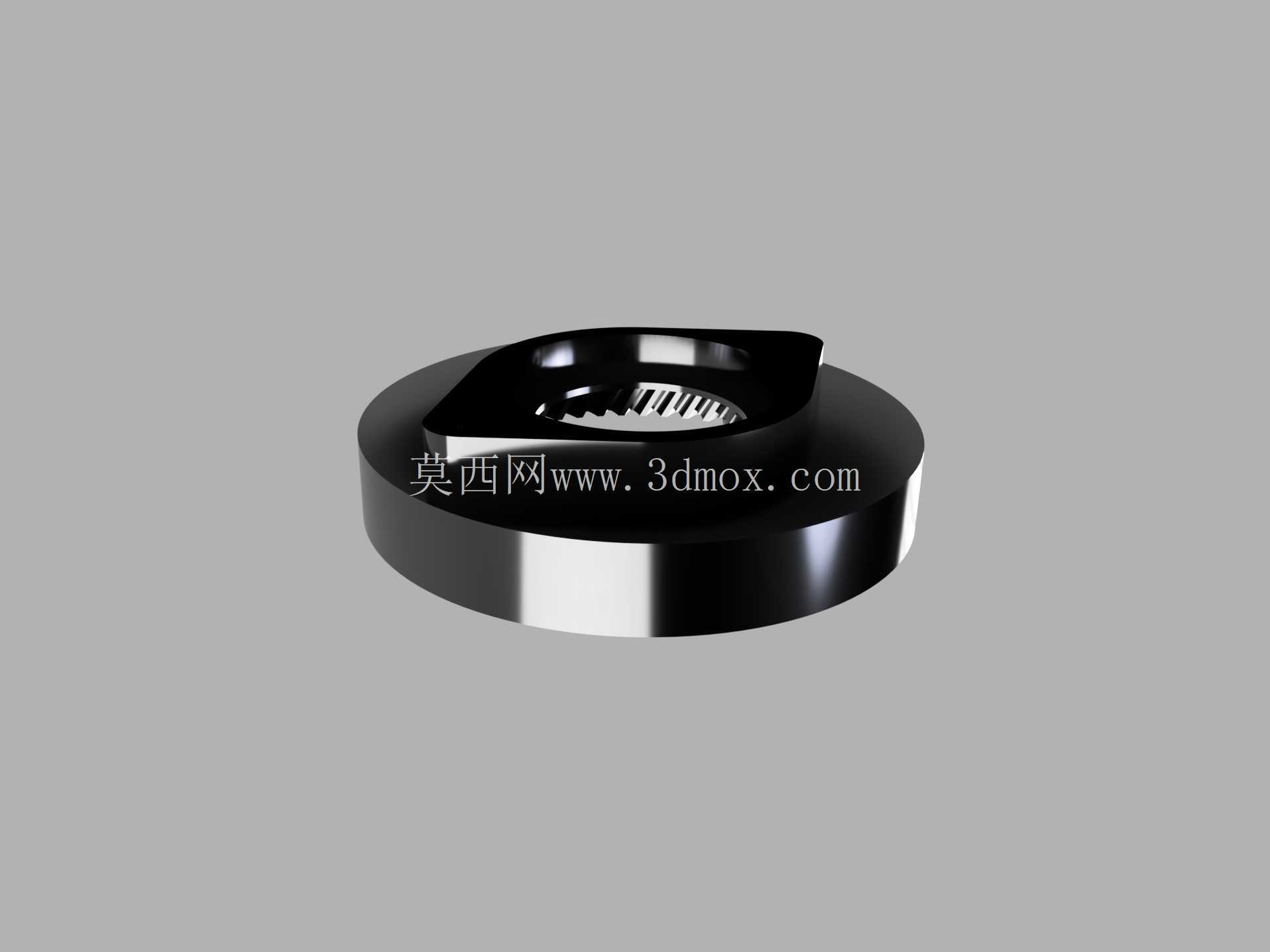

这套传动结构面向小流量液体循环工况开发,核心输出端直接对接循环泵叶轮,可在实验台温控回路、小型化工试剂循环系统、精密设备冷却回路中承担低速大扭矩驱动任务。整套装置采用复合行星轮系布局,没有采用常规多级定轴齿轮堆叠的方案,而是在有限壳腔内部完成多组行星排嵌套,最终实现954:1的总传动比,其中复合齿轮组传动比达到452:1,末端正齿轮级传动比为2:1。从实际装配逻辑来看,设计优先保障电机侧的安装对位:驱动电机从壳体底部轴向装入,输出轴直接接入第一级行星轮的太阳轮,后续各级行星构件沿轴向自下而上逐层叠装,不需要从壳腔内部伸入工装拧紧紧固件,现场装配和后期拆检维护的工序被大幅压缩。

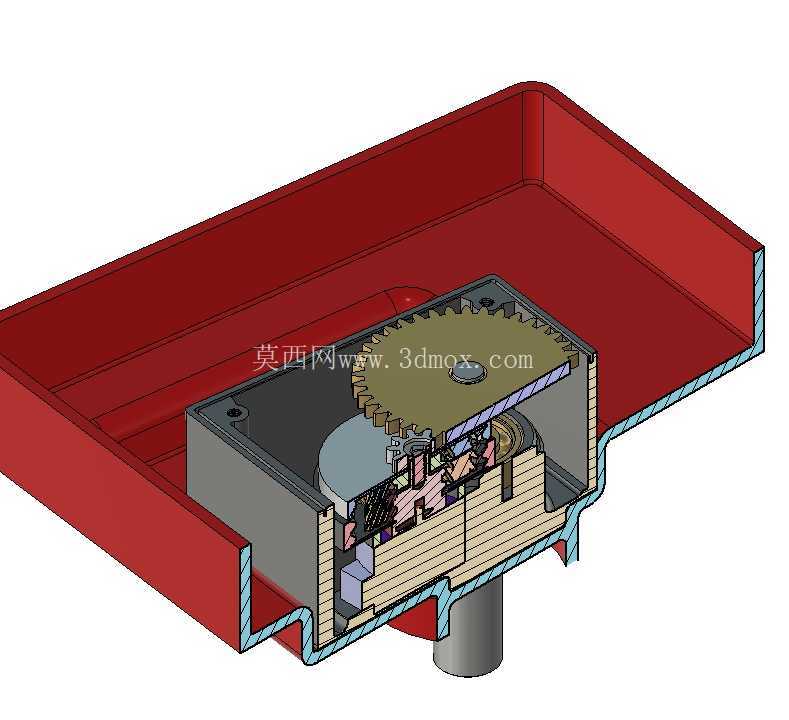

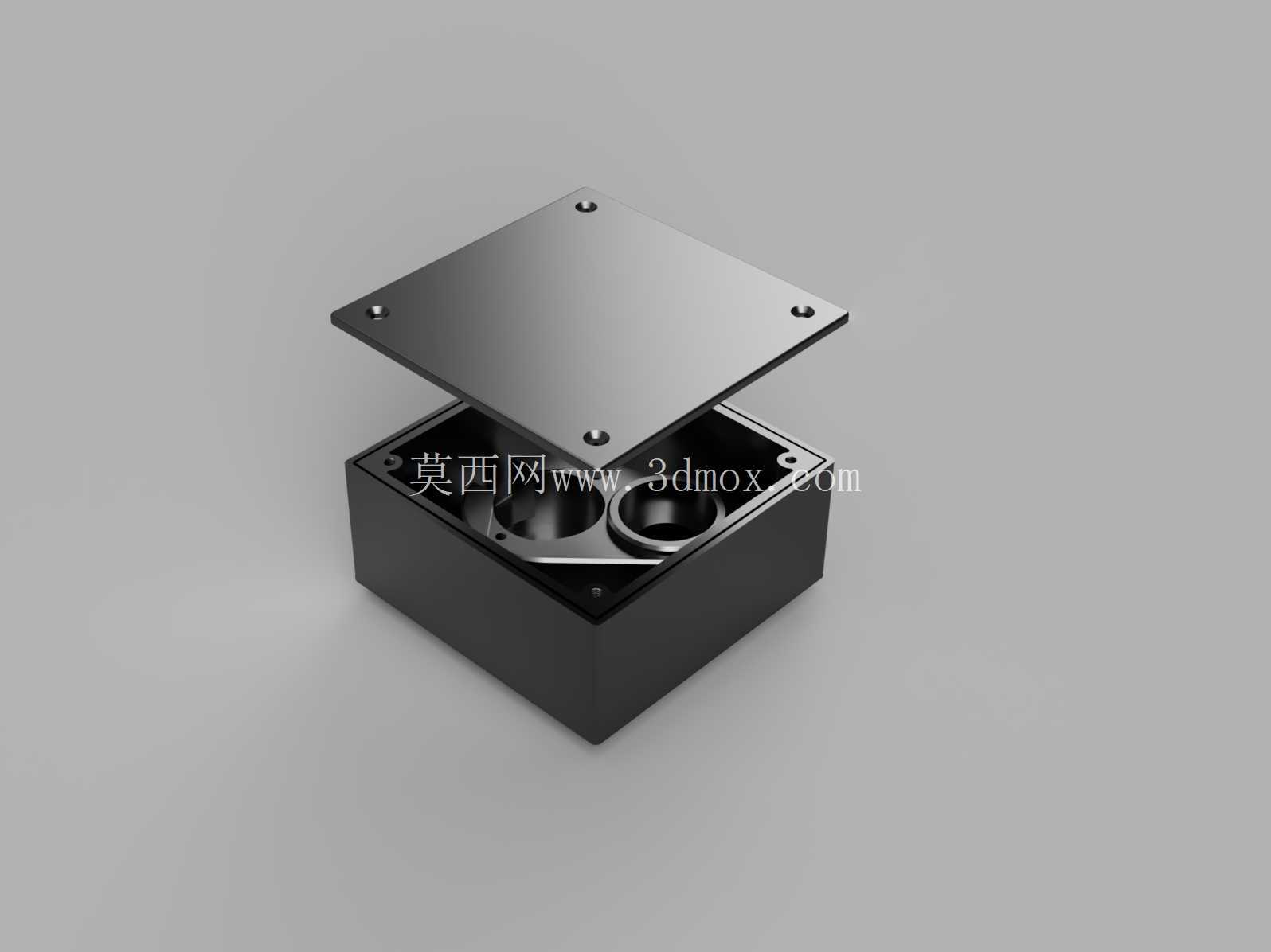

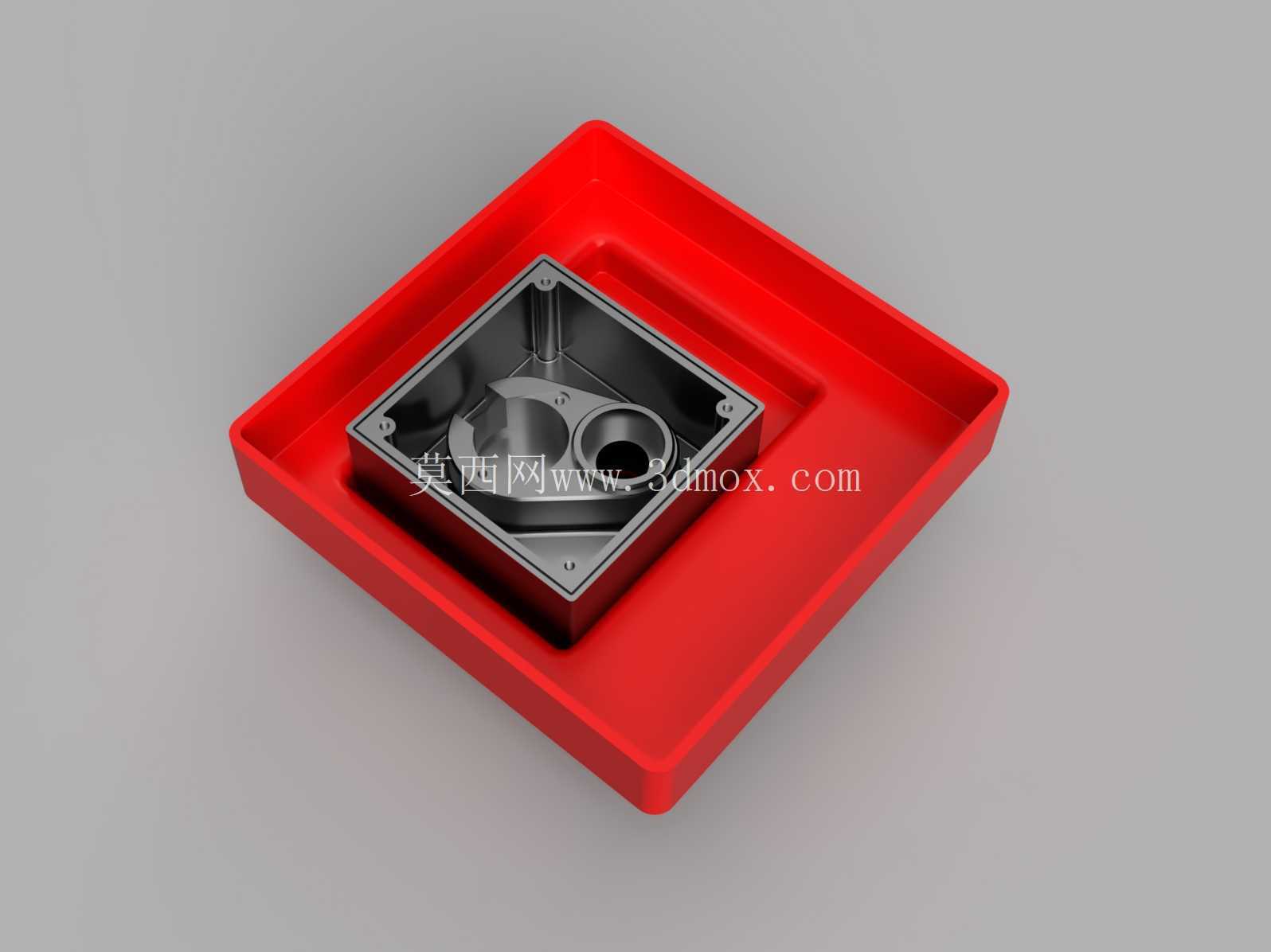

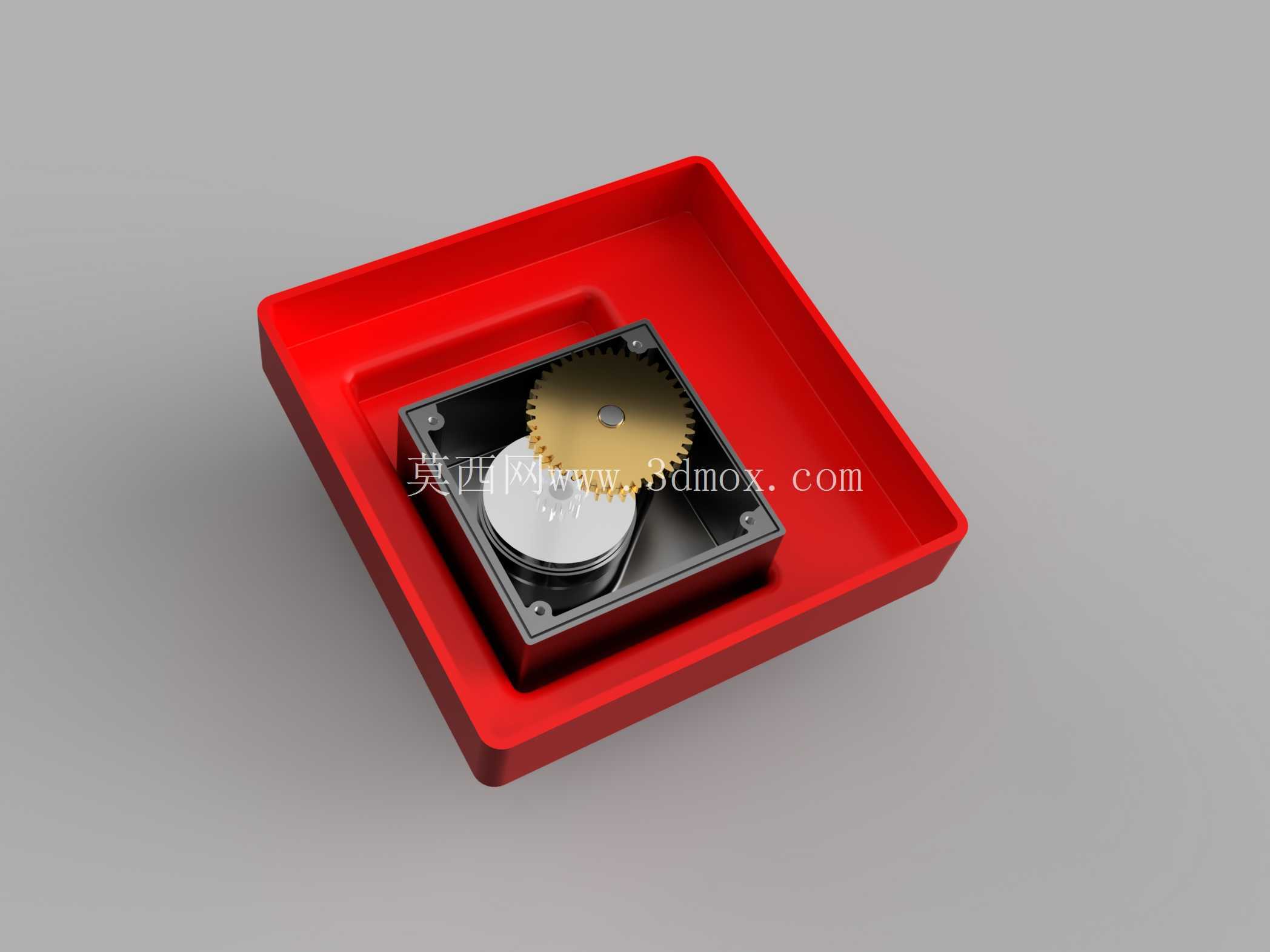

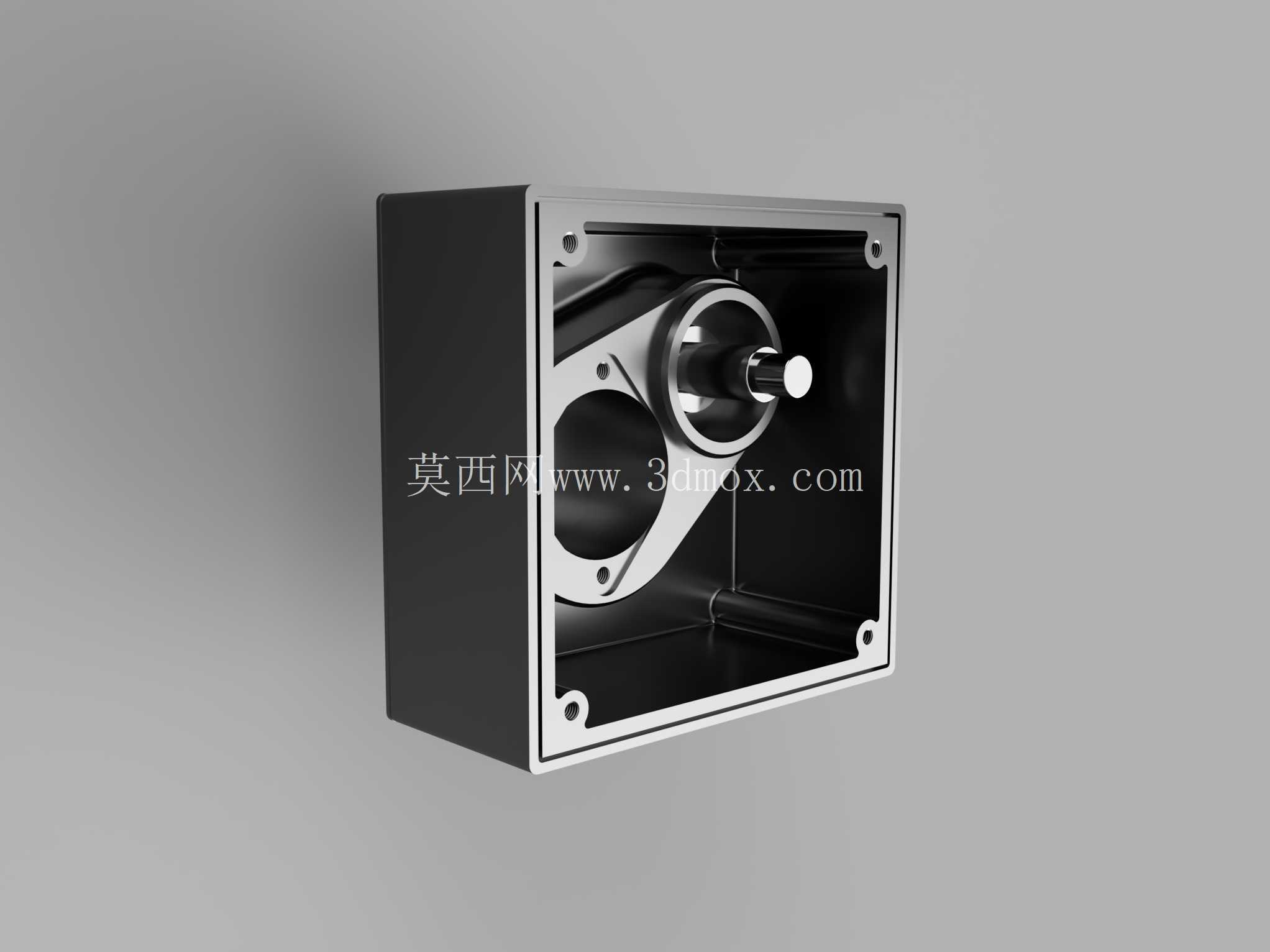

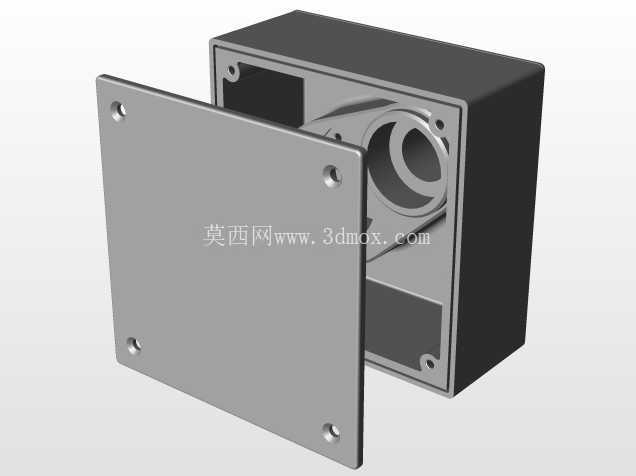

壳体采用分体式承力设计,外层红色罩壳不做精密配合面,仅承担外部防护和扭矩兜底作用,主承力的齿轮组内壳独立加工,所有轴承孔、行星架定位面都集中在内壳上完成一次装夹加工,同轴度公差更容易控制;外层罩壳和内壳之间通过预置的嵌合螺柱定位,再用周向螺栓锁紧,即便内壳的行星轮系输出峰值扭矩,反作用力矩也可以直接通过嵌合面传递到外壳,不会让连接螺栓承受全部剪切载荷。轮系设计上刻意控制了齿轮侧隙,所有啮合副都做了齿向修形,整机背隙被控制在15角分以内,传动过程中几乎没有回程回弹,低速驱动泵轮时不会出现转速脉动导致的液体流量波动。摩擦损耗方面,行星轮的回转支承全部采用小型滚针轴承,行星架和固定齿圈之间没有滑动摩擦面,整机传动效率损失低于15%,长期连续运行时齿轮啮合面的温升很低,不需要额外配置润滑冷却回路,全生命周期内除了首次装填润滑脂之外几乎不需要额外维护。壳体的脱模工艺性也做了充分考量,所有内壁面没有突兀的薄壁凸起,也没有需要侧向抽芯的悬空支撑结构,外层罩壳如果采用注塑或者压铸成型,开模方向沿轴向直推即可完成脱模,不需要复杂的抽芯滑块,量产时模具成本可以明显降低。

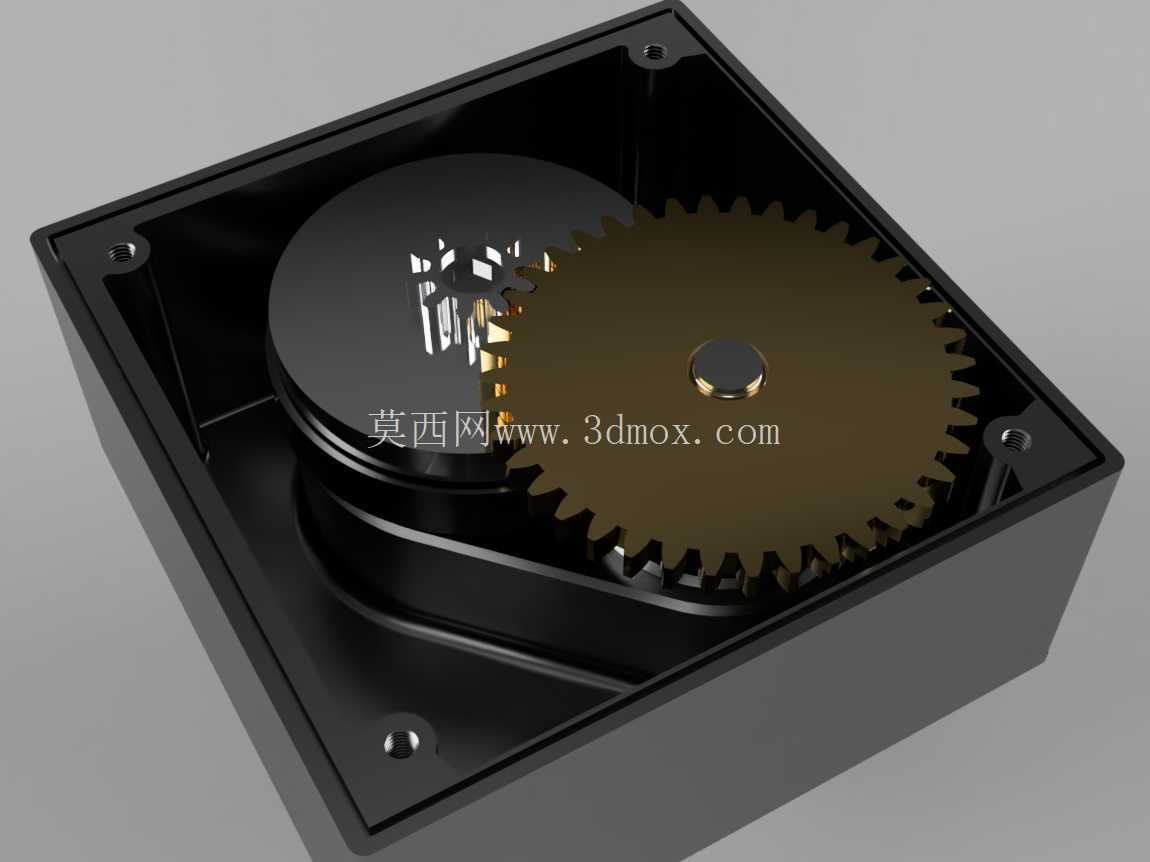

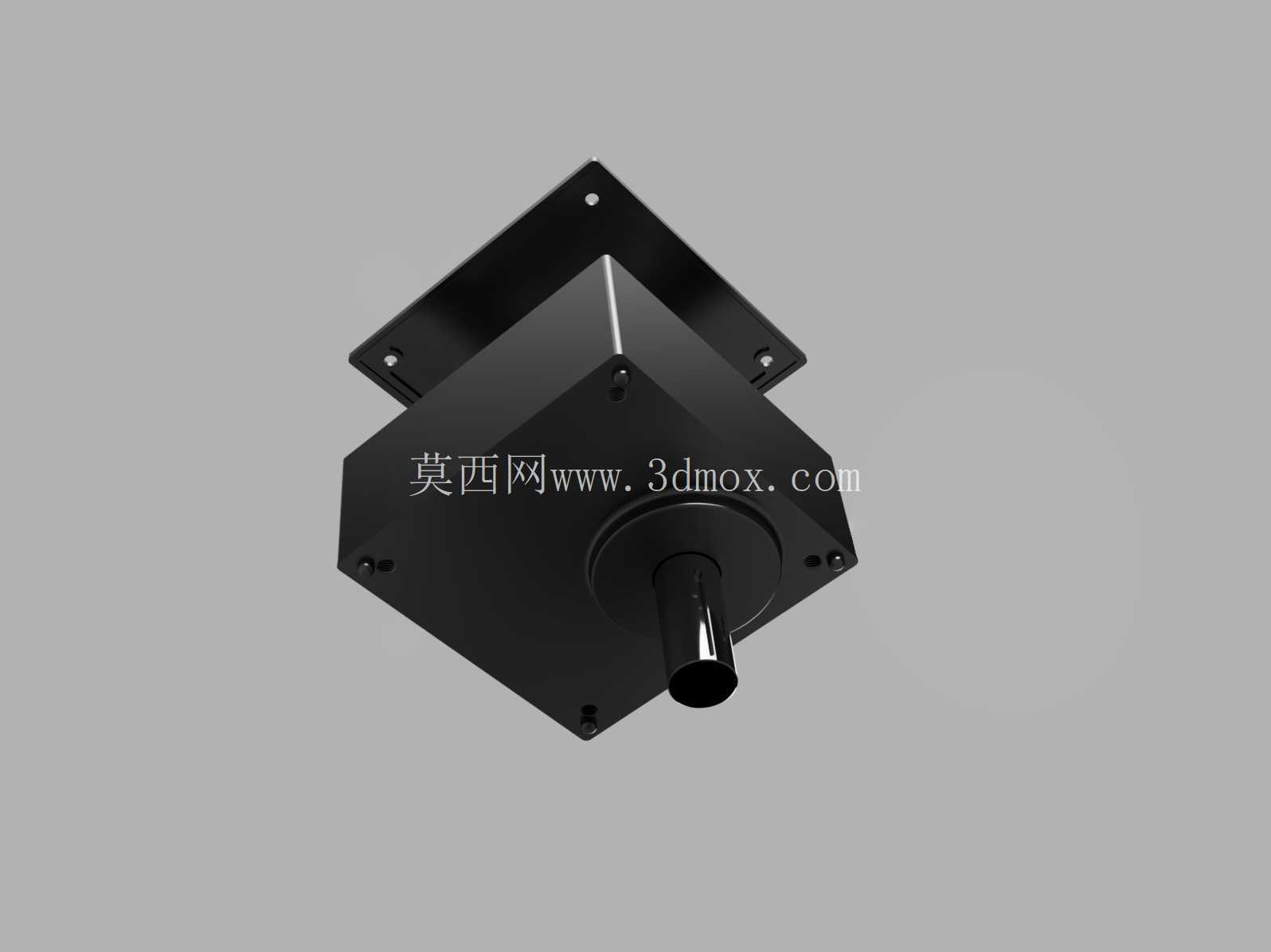

顶部的大尺寸环形齿轮外露在壳腔上部,轮面加装了红色定位销钉,这个销钉不参与动力传递,仅作为输出轴旋转的目视指示标,现场调试时不需要接入转速传感器,肉眼即可判断输出端是否在正常运转、转速是否处于合理区间。安装边界层面,整套装置的轴向尺寸从底部电机安装法兰到顶部壳腔上沿控制在紧凑范围内,径向最大轮廓不超过外接循环泵的标准安装法兰尺寸,底部预留的电机安装孔位适配常规低压直流伺服电机,侧面预留的管路过孔可以让循环泵的进出水口直接穿出壳壁,不需要额外外接转接管路。

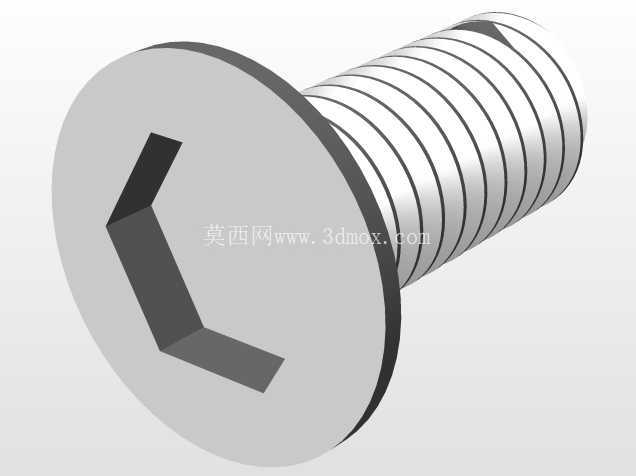

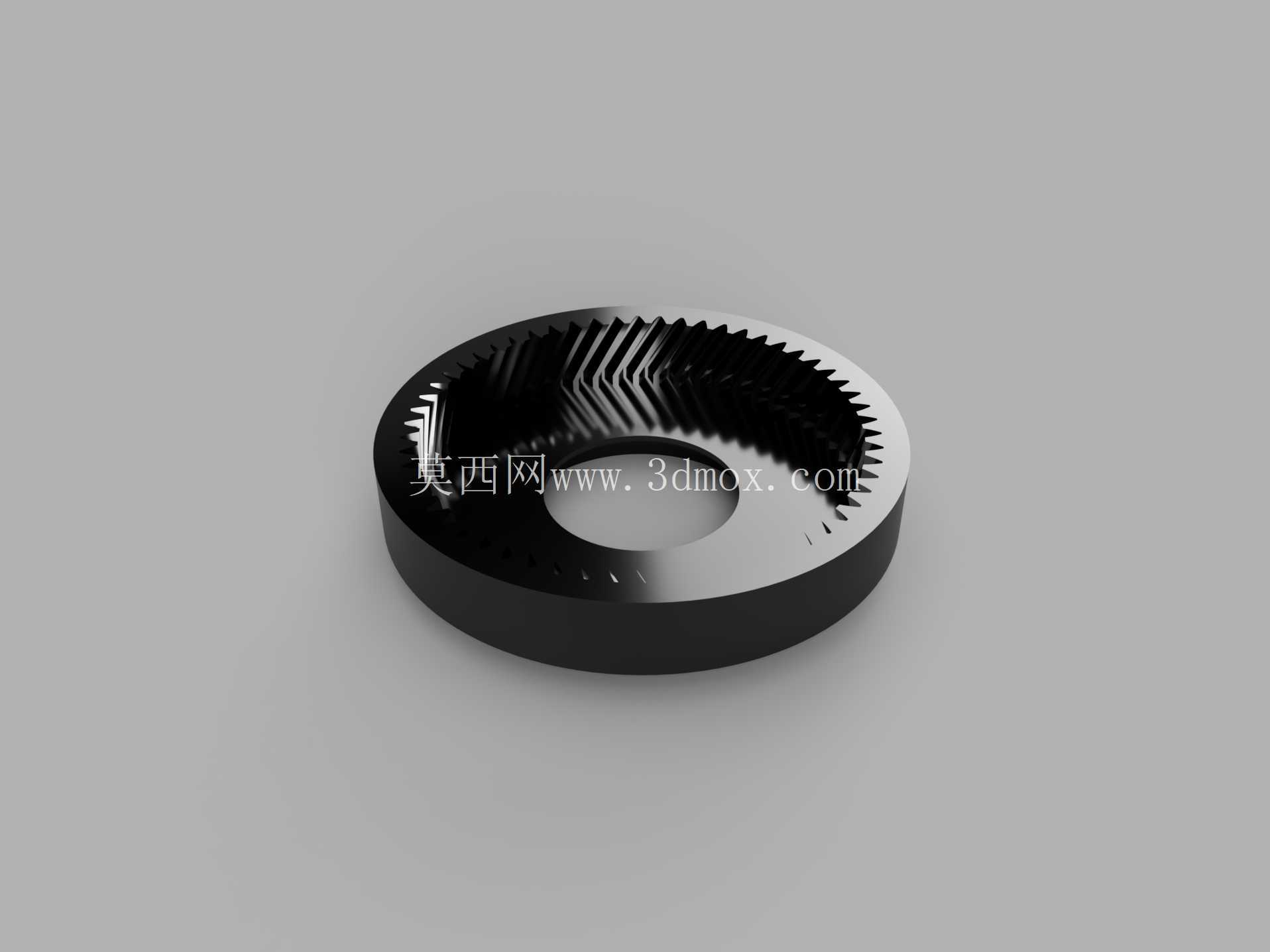

结构设计过程中所有齿轮的齿宽、模数都按照额定输出扭矩做了强度校核,行星架采用一体化铣削成型,避免了装配式行星架的连接松动问题;固定齿圈和内壳之间采用止口定位加周向销钉锁止,不会在大减速比反向自锁工况下出现齿圈跟转的故障。针对液体循环场景的特殊需求,壳体下部预留了密封槽位,可以在电机输出轴位置加装骨架油封,即便泵体侧出现少量液体渗漏,也会被密封结构阻隔在齿轮腔之外,不会侵蚀轮系啮合面。整套结构的三维建模完整还原了每一片行星齿轮、滚针轴承、定位销钉、连接螺栓的细节,工程师在做同类型大减速比低速驱动装置设计时,可以直接参考其行星排嵌套布局、壳体承力分层思路、装配顺序规划逻辑,也可以基于该结构调整齿轮模数、壳体轮廓尺寸,适配不同功率等级的循环泵驱动需求。
