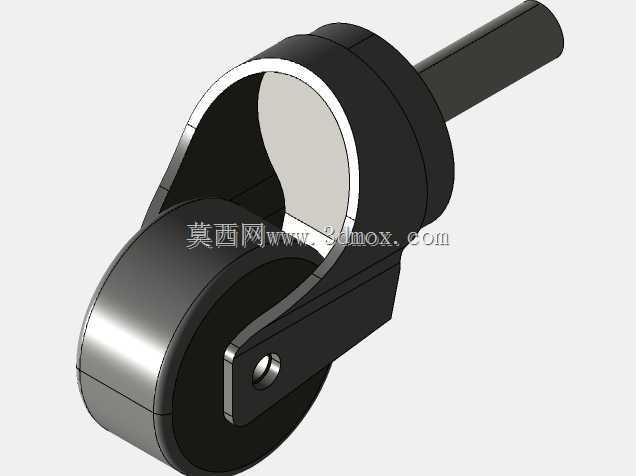

40mm规格插杆式旋转万向脚轮结构

　　这款40mm规格的插杆式旋转万向脚轮，在轻型移动设备的结构配套中应用十分广泛，常见于小型仪器推车、实验室置物架、轻型工装周转车、家用移动置物架、小型医疗辅助设备的底部支撑移动场景，能够在平整的室内地坪、环氧地坪、硬质瓷砖地面上顺畅完成转向与移动动作，满足小载荷场景下的灵活移位需求。从功能特性来看，该脚轮采用单轮配旋转支架的结构设计，轮体采用耐磨硬质工程塑料材质，滚动过程中阻力较小，不会对接触地面造成划伤，同时具备一定的静音效果，适配对噪音控制有要求的室内使用场景；上部的旋转支架采用加厚板材冲压成型，支架与轮体之间通过销轴铆接固定，轮体转动无卡滞，支架上部的回转结构可实现360度水平方向旋转，在设备推行过程中能够灵活调整行进方向，无需额外调整设备整体角度即可完成转向、横移等操作。

　　设计过程中，首先明确了轻型载荷的使用定位，轮径选定为40mm，兼顾了移动灵活性与安装空间占用的平衡，不会因为轮径过大导致设备底部安装空间不足，也不会因为轮径过小造成滚动阻力过大、越障能力不足的问题；安装端采用光杆插杆搭配六角限位螺母的结构，插杆为圆柱形直杆结构，安装时可直接插入设备底部预设的安装套管内，通过六角螺母完成轴向限位，安装过程无需复杂的紧固件配合，拆装维护十分便捷，同时插杆与回转支架为同轴设计，旋转过程中不会出现偏心晃动的问题。

　　从安装边界尺寸来看，插杆直径适配常规轻型设备的标准安装孔位，六角螺母的对边尺寸符合通用紧固件的配套规格，支架整体的回转半径经过校核，在安装到设备底部后，旋转过程中不会与设备底部的梁架、其他安装部件发生干涉，轮体宽度经过优化，在保证支撑稳定性的前提下尽可能缩小横向占用空间，适配底部安装空间局促的小型设备配套需求。在实际选型配套时，需要注意该脚轮的载荷上限匹配设备总重，单轮载荷满足轻型设备的承重要求，多轮配套时可根据设备总重均匀分配载荷，同时安装时需要保证插杆插入深度符合设计要求，避免使用过程中出现脚轮脱落的问题；轮体的转动部位预留了润滑间隙，长期使用后可补充润滑脂降低转动磨损，延长脚轮的整体使用寿命，支架的表面采用黑色防锈处理，在常规室内湿度环境下不易出现锈蚀问题，能够长期保持外观完整性与结构强度。
