减压阀配套活塞往复运动构件

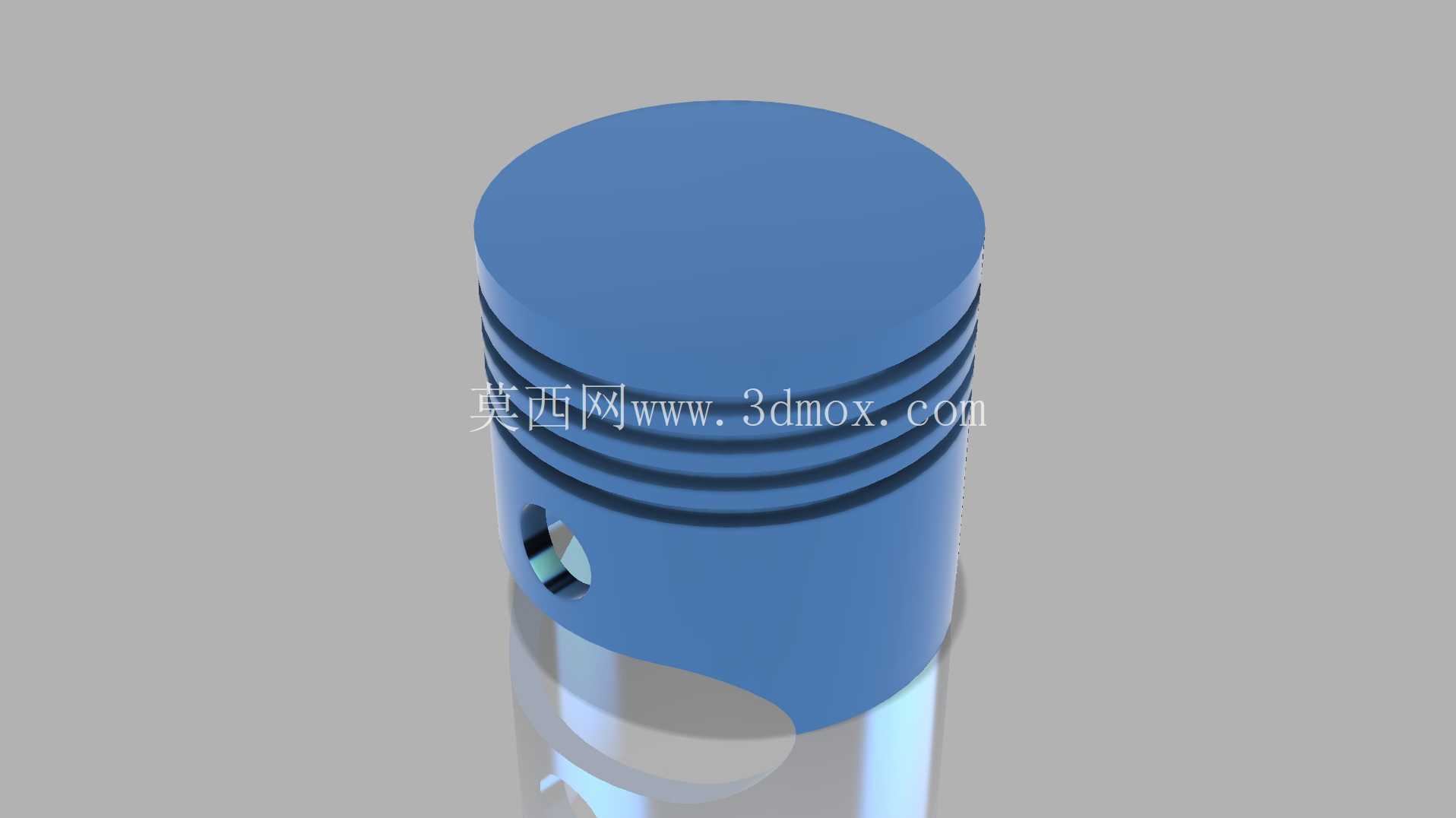

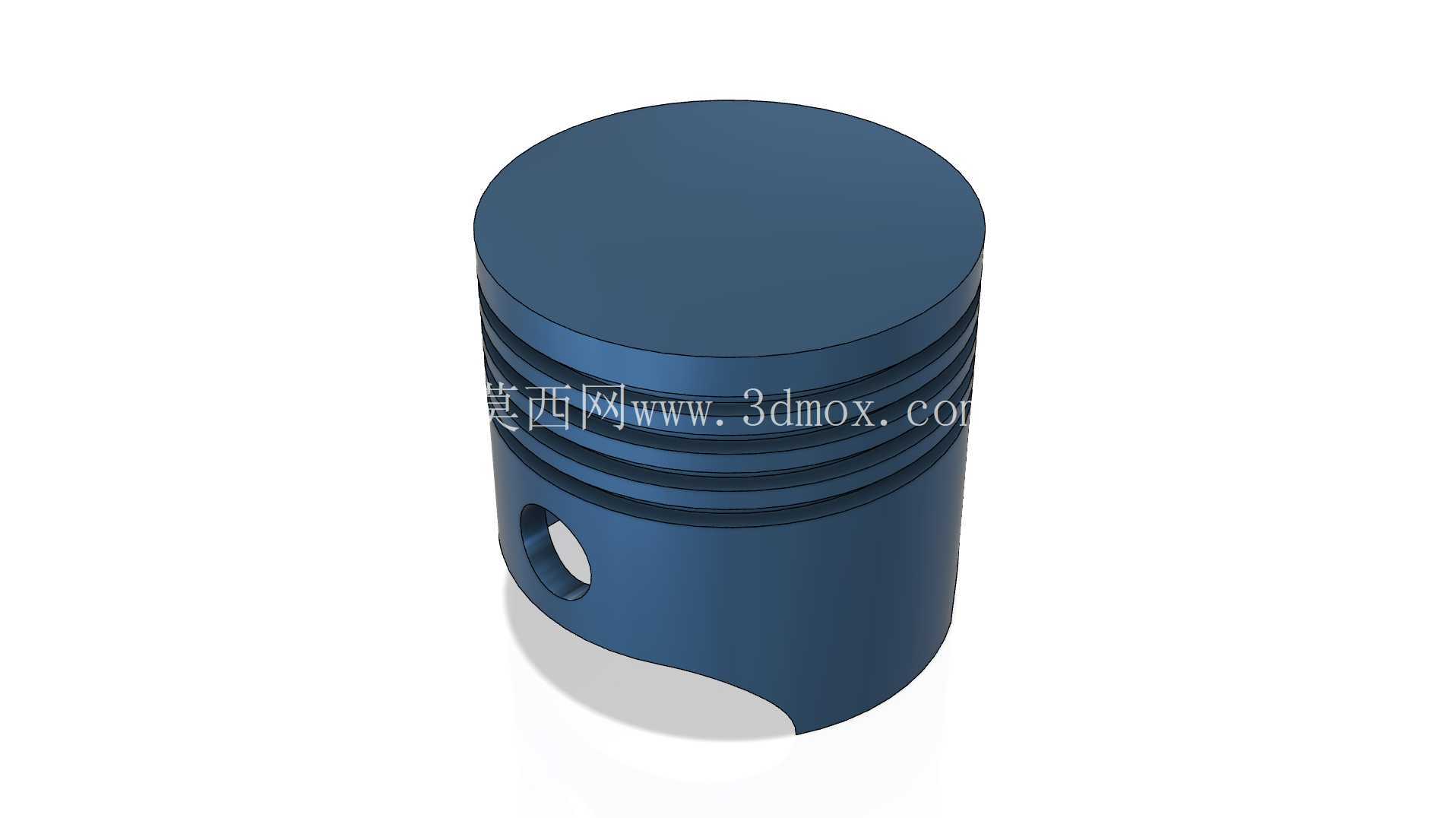

　　该活塞构件主要面向减压阀内部往复执行段的结构表达，也可作为往复式泵、小型气缸、气体压缩机构及液压执行元件中同类运动件的设计参考。模型以圆柱主体为基础，顶部形成封闭承压端面，侧壁布置多道环形槽，下部开设横向销孔，整体几何关系清晰，能够直观反映活塞在腔体内承受压差、传递轴向力并配合密封件完成运动的工作状态。在阀门产品中，这类零件并不单独承担外部连接功能，而是位于阀腔或驱动腔内部，通过介质压力作用在端面上产生轴向力，再经由销孔与连杆、阀杆或传动件连接，使压力变化转化为稳定的直线位移。

　　从实际使用场景看，活塞的外圆必须与腔体孔壁保持合理配合间隙。间隙过小，加工和装配误差容易引起卡滞，温度升高后热膨胀也可能加剧摩擦；间隙过大，则会造成腔体内介质窜动，降低压力控制精度。模型侧壁的多道环槽正是为密封环或导向环预留的位置，环槽宽度、槽底直径和槽间间距需要结合密封件标准尺寸确定。密封环装入后，外圆面与腔壁接触，既可以阻断高压侧向低压侧泄漏，也能在往复过程中维持活塞轴线稳定，减少侧向偏磨。对于减压阀而言，活塞运动的平顺性直接影响出口压力波动，环槽数量和布置位置不能只按外观处理，而应结合行程、压差、介质特性以及密封件寿命综合校核。

　　销孔位于活塞下部，用于安装活塞销或铰接轴，是动力传递的关键边界。孔轴线与活塞圆柱轴线应保持垂直并与设计基准对称，否则连杆摆动时会产生附加侧向力，使活塞外圆出现不均匀接触。建模时销孔边缘需要保留清晰的圆柱面和端面关系，若进入详细设计阶段，还应在孔口附近考虑倒角、应力集中和润滑结构。活塞下部的开口形态体现了与连杆端部的避让空间，使连杆在摆动角度范围内不与活塞本体发生干涉。该区域的壁厚不能因避让而过度削弱，尤其在交变压力作用下，销孔周围是载荷传递最集中的部位，往往需要通过圆角过渡和壁厚加强来改善受力。

　　外形尺寸方面，活塞外径由配套缸孔或阀腔孔径决定，是安装边界中的首要尺寸；总高度则与有效行程、环槽布置、销孔位置以及端部连接空间相关。顶部承压面面积决定理论驱动力，在相同压差下，直径越大，轴向推力越高，但对密封摩擦和腔体加工尺寸的要求也随之提高。环槽距顶面的位置会影响高压侧密封起点，槽与槽之间的筋带宽度需保证密封环支撑刚度，销孔中心到顶面的距离则关系到连杆力作用线和活塞导向长度。若该距离设置不合理，运动过程中容易出现倾转力矩，使环槽局部载荷增大。

　　设计思路上，该模型采用规则回转体与局部切削特征组合的方式，适合在三维环境中快速验证装配关系。先建立圆柱主体确定外径和高度，再切除顶部及下部轮廓形成承压端和连接空间，随后阵列环槽并加工横向销孔。这种建模顺序能够保持尺寸驱动的便利性：当缸径变化时，可通过修改外圆直径、环槽截面和销孔位置完成系列化调整。用于减压阀开发时，还应将活塞放入腔体装配中检查极限行程位置，确认顶面不撞击上端盖、下部不脱出导向段、销孔连接件在全行程内不与内壁碰撞。

　　在工程应用中，活塞材料常根据介质和压力等级选择。气动或低压控制场景可采用轻量化合金并配合耐磨表面处理，液压或高压工况则更关注强度、热膨胀和抗咬合性能。密封环材料需与活塞、腔壁以及介质相容，摩擦系数过低可能影响导向稳定性，过高则会造成响应迟滞。对于压力调节类阀门，活塞还应与弹簧、阀座、节流口等元件共同构成力平衡关系，因此端面面积、杆径面积和弹簧预紧力之间需要联动计算。该三维构件把外圆、环槽、销孔和下部避让结构完整呈现，可用于结构干涉检查、运动行程分析、密封方案讨论以及加工图样展开，是理解减压阀驱动腔内核心往复件的直观数字样件。
