法兰连接直通式止回阀结构设计

　　这套止回阀结构在工业管路系统里承担单向通断的核心作用，介质正向流动时阀瓣在流体推力作用下自动开启，管路内介质反向回流时阀瓣在回流压力与自重作用下快速落座密封，彻底阻断介质反向窜流，避免上游泵体、计量仪表、换热设备因为回流冲击出现水锤损坏、介质倒灌或者工艺参数紊乱的问题，在给排水管网、化工流体输送、暖通循环水系统、油气输送管线里都属于标配的管路安全附件。

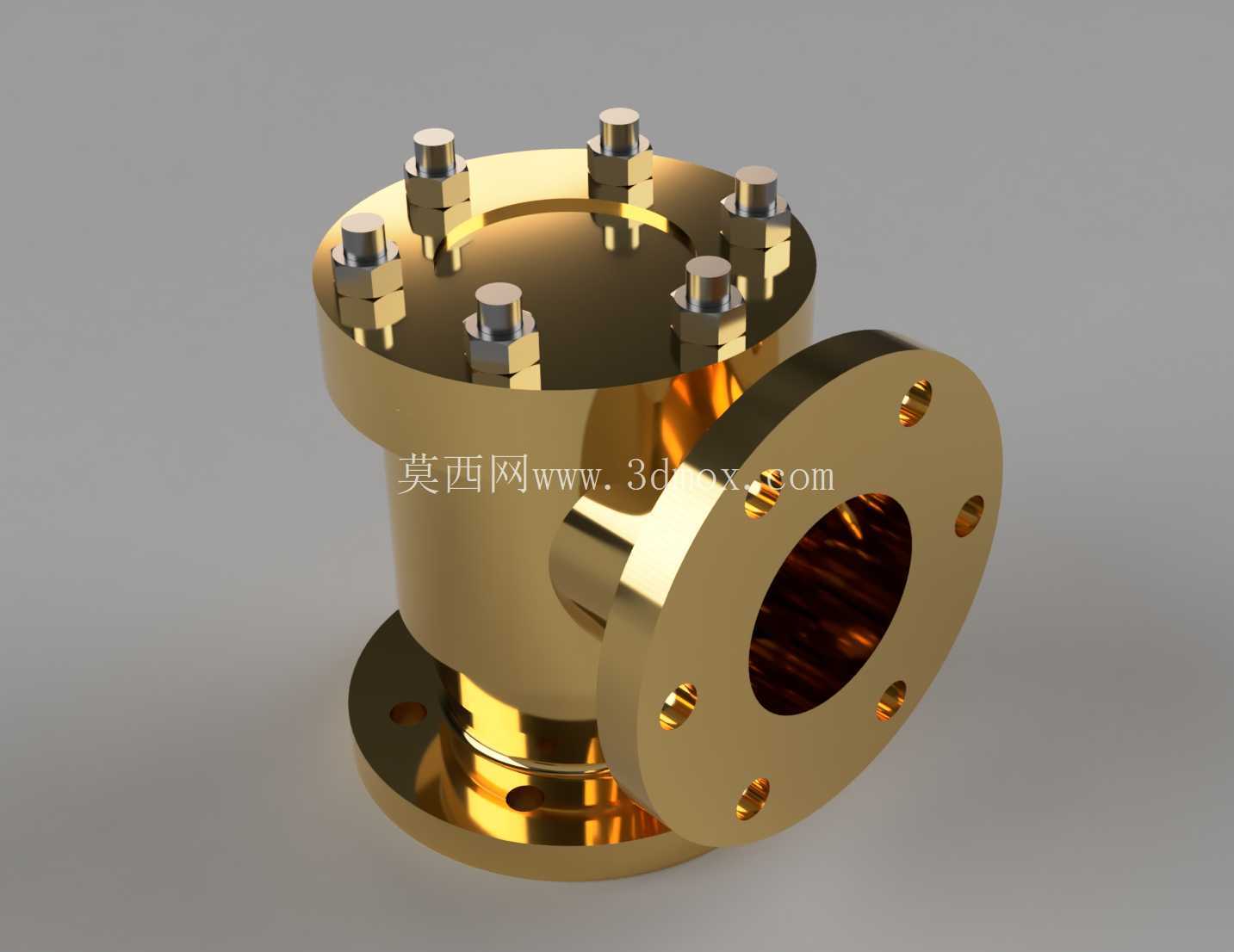

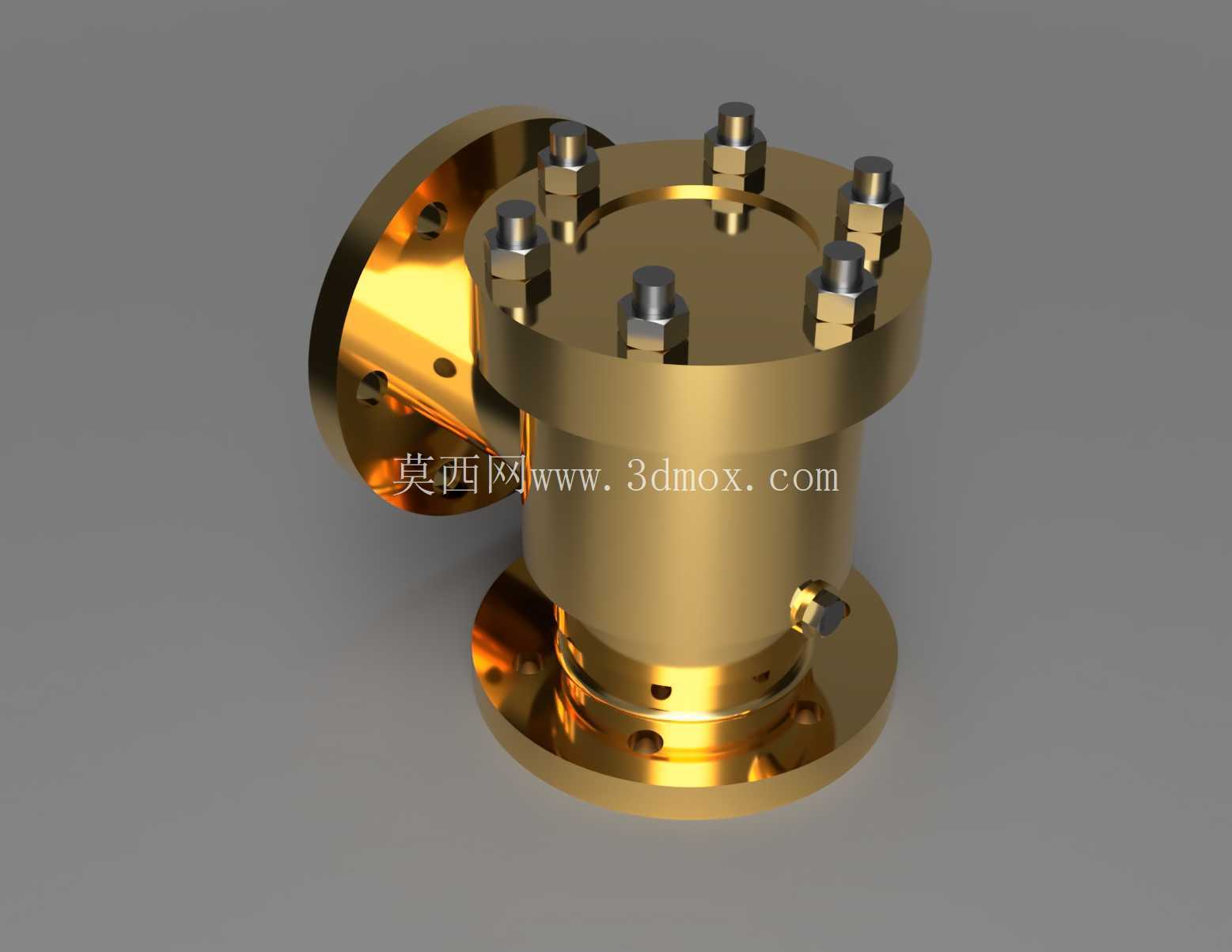

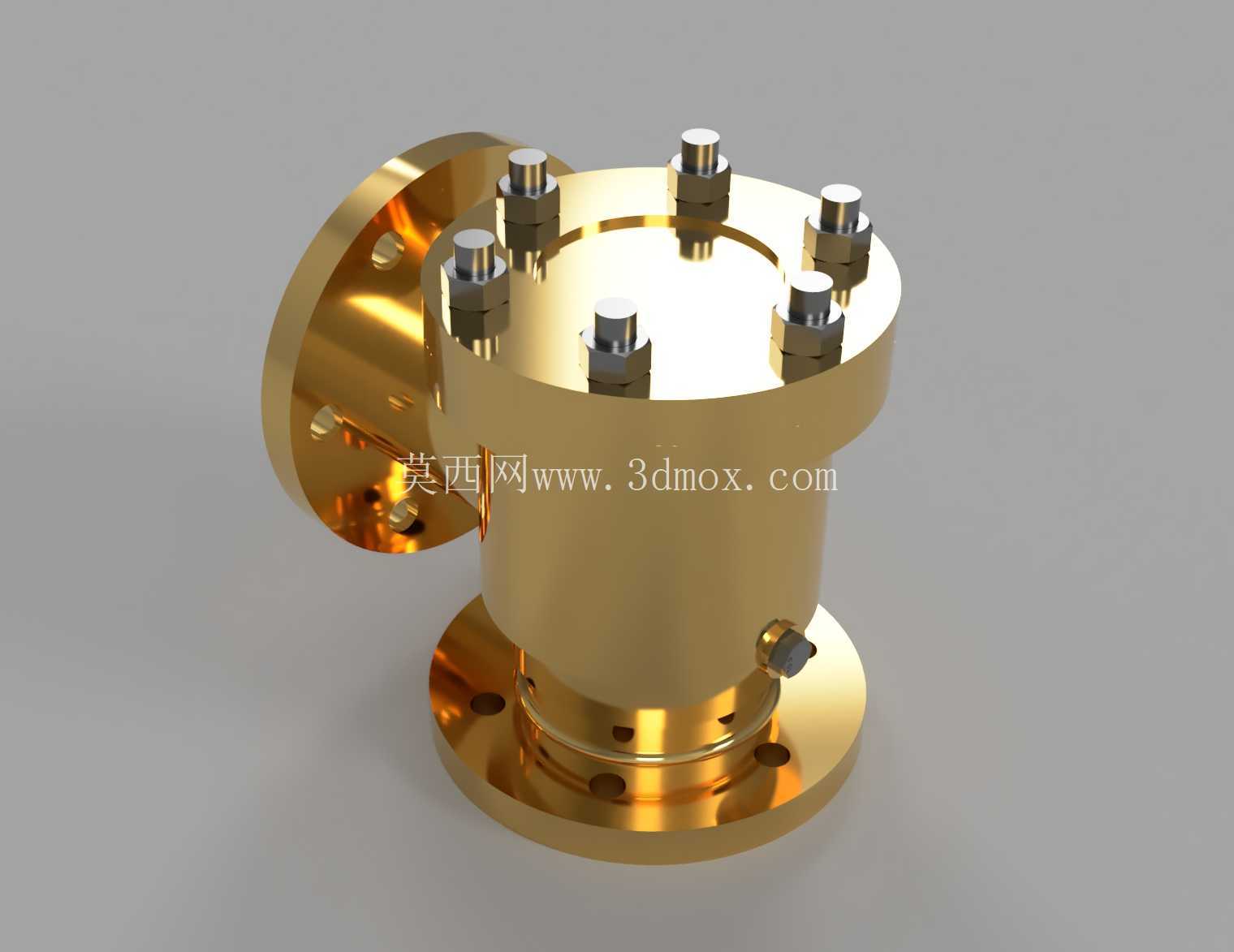

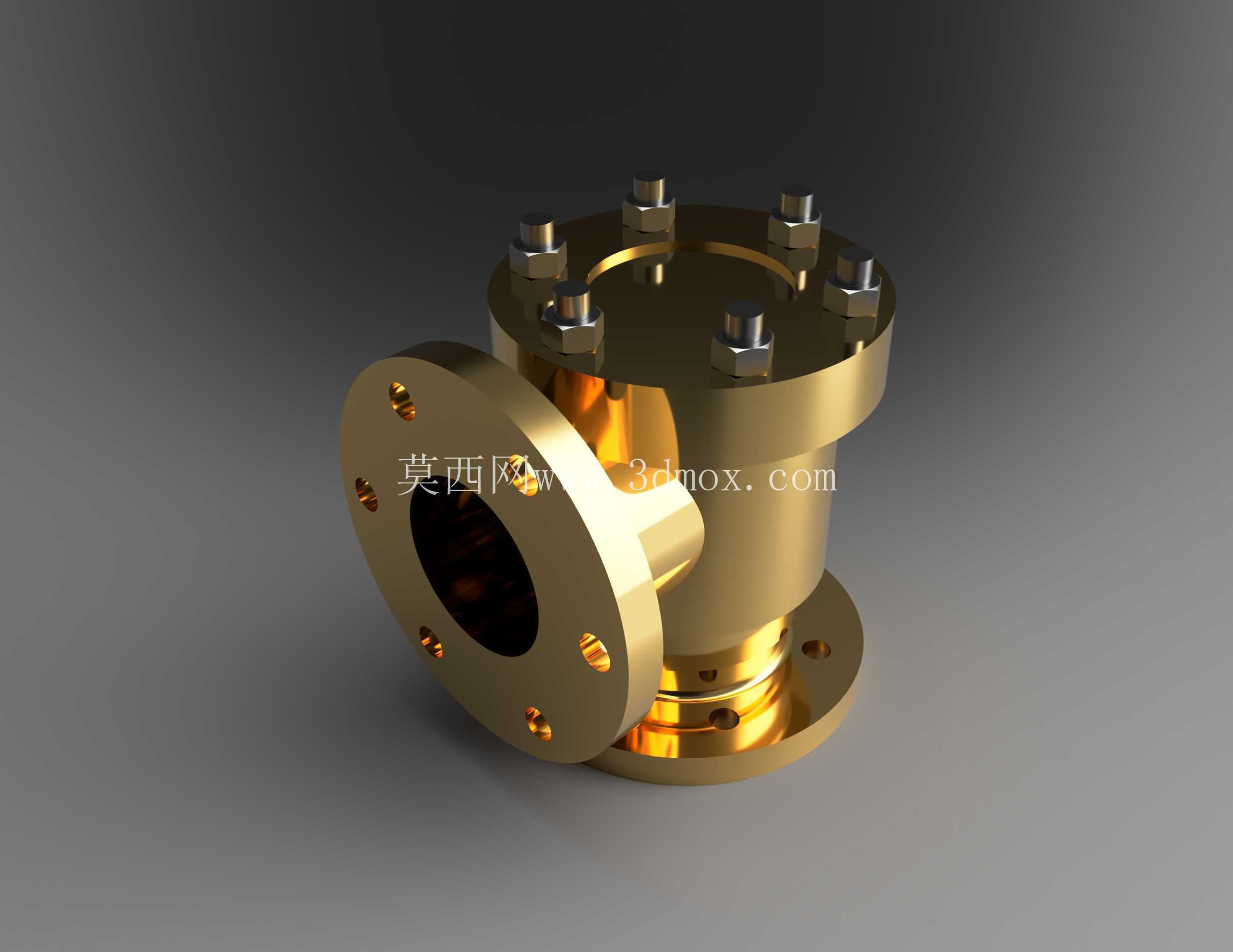

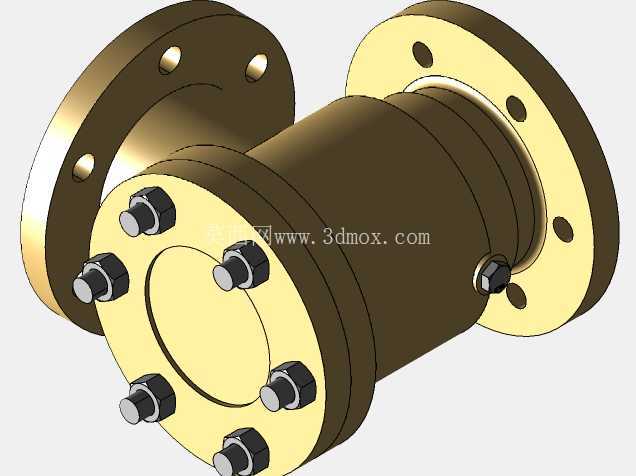

　　从现场安装边界来看，这款阀采用双侧法兰对接结构，侧向与底部的法兰盘均预留了均匀分布的螺栓过孔，现场配管时不需要额外加工焊接坡口，只要和对应压力等级的管路法兰对齐，穿入螺栓按对角顺序分步拧紧即可完成固定，法兰密封面的平面度在建模阶段就做了公差预留，适配常规石棉橡胶垫、金属缠绕垫等密封件，不会出现密封面压偏渗漏的问题。阀体整体采用直角转向的流道布局，侧向法兰为介质进出的主流道接口，底部法兰作为阀体检修端的连接座，顶部阀盖通过六根周向均布的螺栓组件和阀体主体锁紧，阀盖和阀体的结合面同样预留密封垫安装槽，日常检修的时候不需要把整个阀体从管路上切割拆除，只要松开顶部螺栓就能取出内部阀瓣、密封座做磨损更换，大幅降低后期运维的工作量。

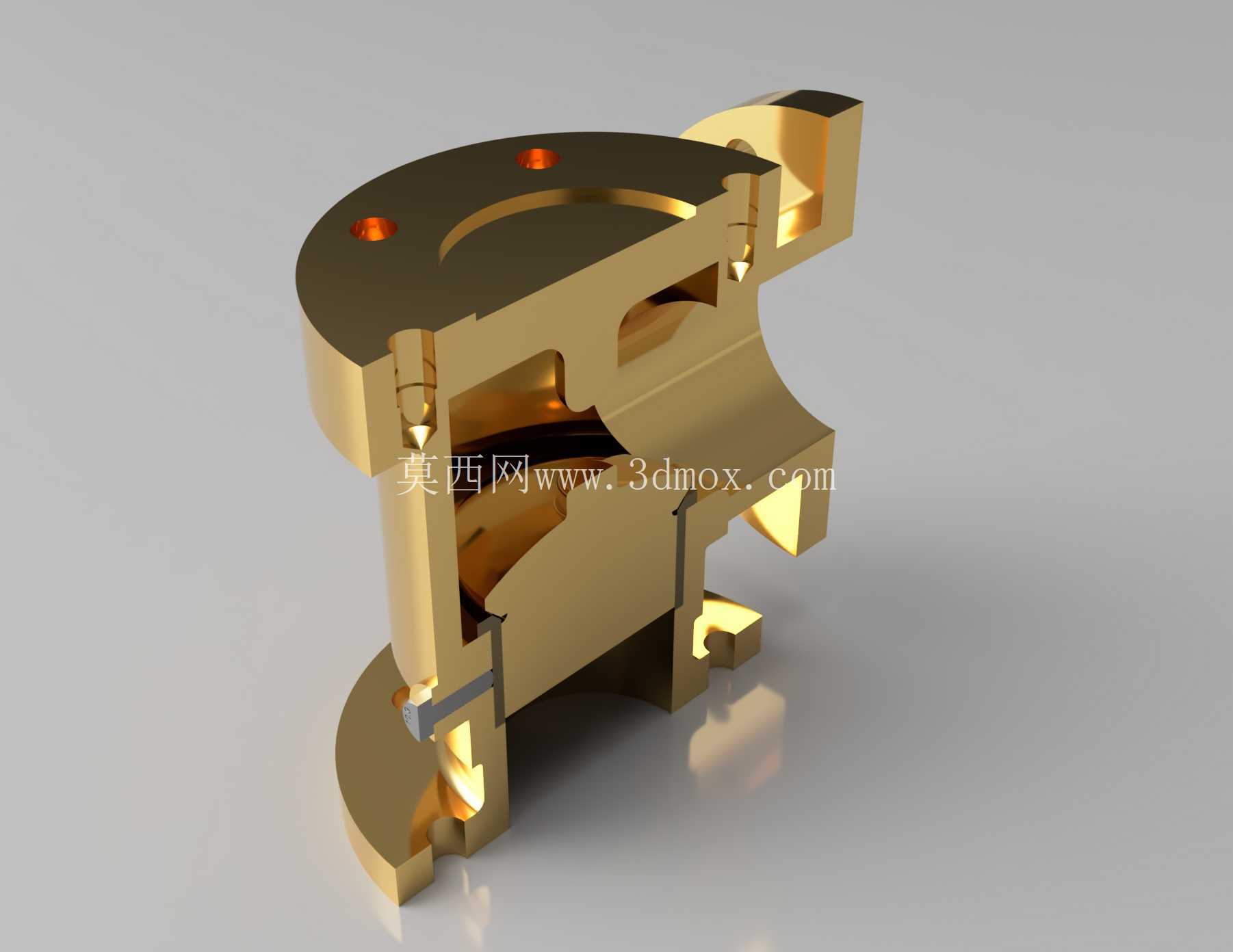

　　建模过程中首先梳理了整个阀的装配层级：最底层是底部法兰连接座，和阀体主体一体铸造成型，流道内壁做了圆弧过渡处理，避免介质在转向位置出现湍流滞流，减少流阻损失也避免杂质在死角沉积卡涩阀瓣。侧向法兰的厚度按照对应公称压力的法兰标准做了加厚，螺栓孔的中心距、孔径都和通用管路法兰完全匹配，不需要现场二次扩孔。顶部的六组紧固件分别由螺柱、六角螺母组成，周向均匀排布在阀盖法兰上，拧紧之后阀盖的压紧力可以均匀作用在密封垫整个圆周上，不会出现局部压不紧导致的外漏。内部的阀瓣启闭行程做了限位结构设计，正向流动时阀瓣抬起的最大高度被阀盖内侧的限位台限制，不会因为介质流速过高导致阀瓣全开后撞击阀盖产生异响，也避免长期冲击造成阀瓣导向件变形；反向回流时阀瓣沿着导向结构垂直下落，落座位置和阀体上的密封座完全贴合，密封面的接触宽度做了加宽处理，即使介质里带有少量细小固体杂质，也能保证密封面有足够的接触面积实现截断，不会出现微小缝隙导致回流泄漏。

　　选型布置的时候要注意，这款阀必须按照阀体上标注的流向箭头安装，侧向接口对接介质来向的管路，垂直方向的阀盖要保持朝上，保证阀瓣的自重方向和落座方向一致，如果倒装或者水平倾斜角度过大，会导致阀瓣回落不到位，失去止回作用。安装时要在阀的前后预留足够的操作空间，顶部螺栓的拆装距离要留出扳手活动余量，侧向法兰对接的时候管路不能存在强行对口的应力，否则长期运行中管路热胀冷缩的应力会拉扯阀体法兰，造成密封面渗漏。流道设计上没有采用突兀的直角折角，介质从侧向法兰进入阀体腔体之后，流道截面平滑扩大，阀瓣开启之后介质绕流的阻力损失控制在较低水平，不会因为加装止回阀造成整个管路系统的扬程损耗过大，适配离心泵出口、压缩机排气管线这类对压损比较敏感的工况。阀体外轮廓的所有尖角都做了铸造圆角处理，既符合铸件的工艺要求，避免铸造的时候出现应力集中开裂，也方便现场做外部防腐保温层的敷设。
