减压阀配套离心式流体输送叶轮结构

　　该叶轮作为减压阀配套的流体做功核心部件，主要应用在工业流体管路的压力调节单元、小型流体输送装置以及通风导流类设备中，区别于水下推进用螺旋桨，其核心作用是通过旋转对介质做功，完成流体的增压、导流与压力动态调节，在减压阀的工况链路里承担介质动能与压力能转换的关键角色。

　　从实际工况适配角度出发，该叶轮采用后向式多叶片布局，叶片沿轮盘周向均匀排布，叶片型线采用平滑圆弧过渡设计，运行时介质从叶轮中心轮毂区域进入流道，在叶片的推动下沿径向向外缘流动，过程中逐步获得动能与压力能，最终从叶轮外缘排出进入后续阀腔流道。这种叶片排布方式能够有效降低介质在流道内的湍流损耗，相比直叶片结构运行噪音更低、做功效率更稳定，适配减压阀长期连续运行的工况需求，同时叶片与前后轮盘的连接位置全部采用圆角过渡，避免应力集中导致的叶片疲劳断裂问题。

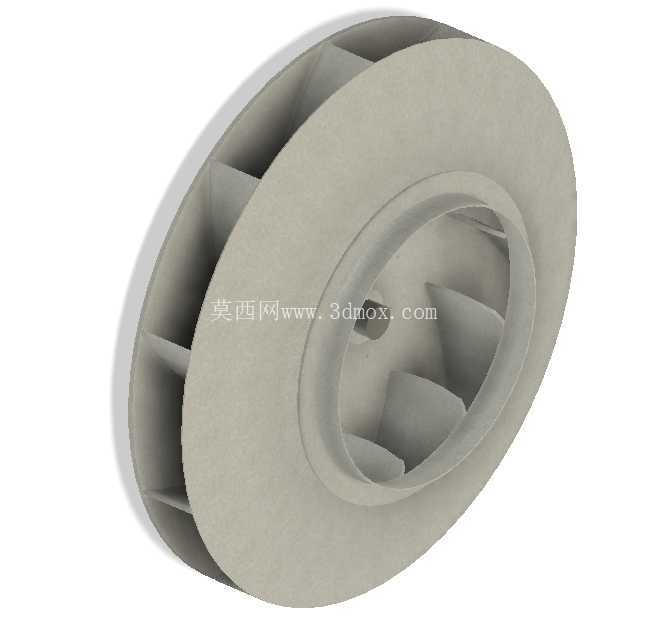

　　结构设计层面，叶轮主体由前轮盘、后轮盘、一体化成型叶片以及中心安装轮毂四部分组成。前轮盘采用中心开孔的锥形导流结构，开孔位置正对介质来流方向，锥形曲面能够引导介质平顺进入叶片流道，减少入口处的介质冲击与涡流损失；后轮盘为完整圆盘结构，为叶片提供刚性支撑，同时阻挡介质从叶轮后侧泄漏，提升容积效率。中心轮毂位置设置有异形安装孔，孔型匹配驱动轴的传动截面，能够传递额定扭矩，避免叶轮与驱动轴之间出现打滑空转的问题，轮毂外圈做加厚处理，提升安装位的结构强度，承受长期旋转带来的交变载荷。

　　安装边界与尺寸适配方面，建模过程中严格控制叶轮的轴向总厚度与径向最大外径，叶轮外缘与阀腔内壁之间预留均匀的安全间隙，既避免旋转过程中出现刮蹭卡滞，又能控制间隙泄漏量在合理范围内。中心安装孔的同轴度、端面垂直度都按照传动件的常规公差要求设定，保证叶轮装配后动平衡表现达标，高速旋转时不会出现过大的径向跳动。叶轮的轴向定位面与驱动轴的轴肩位置匹配，装配后可通过紧固件完成轴向锁止，防止运行过程中出现轴向窜动。

　　在三维建模的实现逻辑上，先通过旋转特征完成后轮盘与中心轮毂的基础基体，再绘制单个叶片的截面型线，通过拉伸与曲面修剪得到符合流道设计的叶片实体，再通过周向阵列完成全部叶片的均布排布，最后合并前轮盘特征并对所有锐边进行倒圆角处理，完整还原铸件的工艺结构。该结构既满足砂型铸造或者注塑成型的工艺要求，壁厚整体保持均匀，没有出现局部壁厚突变导致的缩孔、变形缺陷，后续也可直接根据模型导出工程图，完成后续的加工、动平衡校验与装配测试工作。

　　实际选型适配时，可根据减压阀的额定流量、工作压力区间调整叶轮的外径尺寸、叶片数量以及叶片出口安装角，在保证结构强度的前提下匹配不同的工况参数，该叶轮的结构形式也可通用在小型离心风机、低压流体输送泵的同类做功部件设计中，具备较强的结构参考价值。
