夹式便携电动风扇结构设计方案

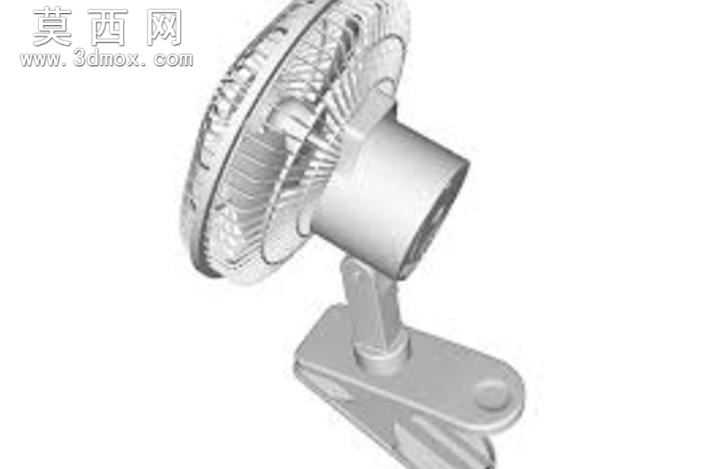

本作品为夹式便携电动风扇的三维数字化设计方案，采用主流三维建模软件完成全参数化构建，整体模型严格遵循实物尺寸比例搭建，完整还原了夹式风扇的全部功能结构与外观细节。建模过程中首先对产品进行功能模块拆分，将整体划分为风罩扇叶组件、驱动电机舱、万向调节支架、夹持底座四大核心模块，各模块独立建模后完成精准装配，全程保留完整参数化特征，方便后续根据不同使用场景调整尺寸参数。扇叶部分采用曲面建模方式构建，严格按照流体力学送风需求设计叶片弧度与倾斜角度，风罩采用环形阵列格栅结构，既保证出风顺畅，也兼顾使用安全防护需求，格栅的疏密比例经过反复调整，在防护性与风阻之间取得平衡。电机舱部分做了圆润化外观处理，内部预留了标准微型直流电机的安装腔体，同时设计了走线槽与卡扣结构，方便后续实体生产时的电路布置与部件装配。连接电机舱与底座的支架采用万向铰接结构，建模时还原了铰接处的阻尼转轴结构，可实现多角度俯仰与水平旋转调节，满足不同方向的送风需求。夹持底座采用杠杆式夹钳结构，内置弹簧复位结构的安装位，夹口处设计了防滑胶垫的安装槽，既可以稳固夹持在桌面、床头、置物架等不同厚度的载体上，也能避免夹伤被夹持物体表面。材质渲染阶段，扇叶与风罩采用半透明哑光塑料材质，还原日常家用小风扇的常用材质质感，电机舱与支架采用浅灰色磨砂工程塑料材质，夹持底座的夹口胶垫采用软质橡胶材质，铰接转轴部分做了金属质感处理，不同材质的光影参数经过反复调试，渲染效果贴近真实产品的视觉质感。整体设计兼顾实用性与便携性，结构紧凑无冗余部件，所有装配位置均设计了合理的公差间隙，既满足三维展示的直观性，也可作为后续结构优化、开模生产的参考依据，完整呈现了小型家用便携风扇从功能规划到结构落地的全流程设计思路。
