三角铝合金安装支座结构设计

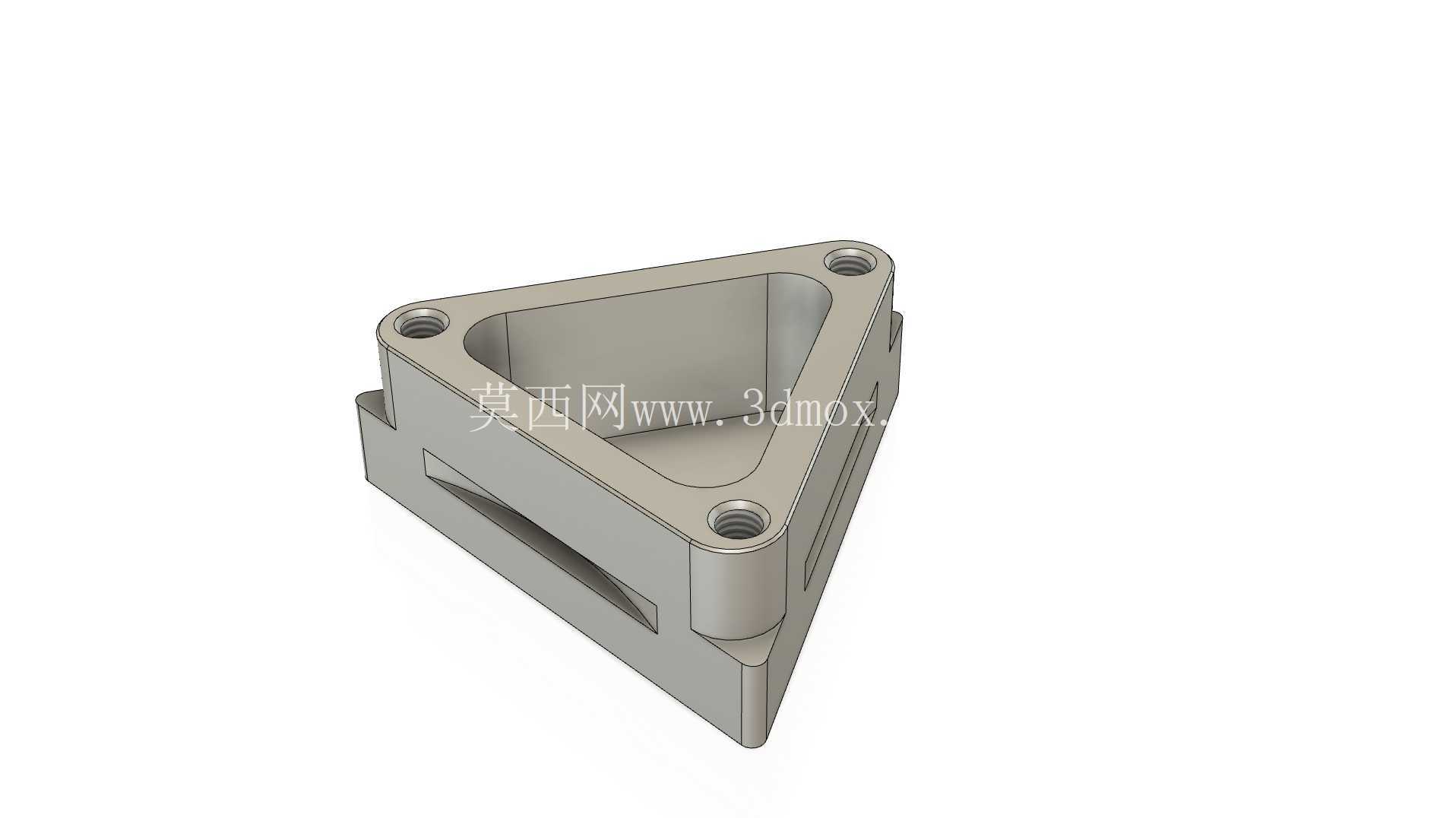

　　这个三角铝合金支座在结构布局上采用了等边三角形的整体轮廓，三个角点分别布置带沉孔的安装柱，这种三点定位方式在小台面设备里非常常见。三角形本身具有天然的几何稳定性，相比四点矩形支座，它对安装基面的平面度要求更低，不容易出现某个支点悬空、拧紧后壳体变形的问题。三个安装孔沿圆周方向均布，孔位中心连线构成封闭三角形，受力时载荷可以沿三条边相互传递，局部弯矩被明显削弱。

　　从材料选择看，零件标注为铝6061 T-6，这是机械结构中使用频率很高的热处理强化铝合金。它的比强度较高，密度约为钢的三分之一，在移动设备、机载平台、轻量化工作台以及教学实训装置中，减重收益很直接。T6状态经过固溶加人工时效，强度和切削性能都比较稳定，适合数控铣削成型。支座侧壁和底板保留了足够壁厚，同时在内部做大范围挖空，既控制重量，又让外侧立壁形成箱形截面，抗弯刚度不会因为去料而大幅下降。

　　实际用途上，这类支座常作为小型功能模块的承载转接件。它可以把阀块、传感器支架、气动元件、相机模组或小型执行机构固定到设备面板上；也可以在自动化工作站中充当立柱底座，把上方负载通过三个螺钉传到安装基板。三角布局特别适合空间受限、安装孔不能排成矩形的位置，例如圆形舱体壁面、回转工作台边缘、机器人末端法兰附近的辅助安装区。零件侧面开设的通槽不仅是减重特征，也为管线、扎带或相邻零件的凸台留出避让空间，避免装配时发生干涉。

　　设计思路上，模型把安装、定位和避让三类需求集中在一个整体式零件里。顶部三个带孔凸台高于主体平面，螺钉头沉入后不会占用上方模块的贴合面；凸台外圈做圆角过渡，降低铣削转角处的应力集中。底部外沿形成连续支撑边，装配时与基板接触的不是薄弱薄板，而是一圈具有一定宽度的支撑轮廓，压痕和局部变形都更容易控制。内侧空腔的壁面带有拔模和过渡斜角，若后续改为铸造或增材制造，也能减少尖角热节；若直接采用铝块CNC加工，这些斜面同样有利于刀具连续走刀，减少深腔直壁加工时的振纹。

　　安装边界方面，三维建模时需要重点核对三个孔的中心距、孔径、沉孔深度以及支座总高。孔位决定了它能否与既有面板互换，沉孔深度则决定螺钉规格和锁紧后是否高出贴合面。支座外轮廓呈三角形，最大包络尺寸应按三个角点外侧圆来评估，周围需要预留扳手或电动批头的旋转空间。底部支撑面要保证加工后的平面度，尤其是三个安装柱附近，如果基面翘曲，紧固时会把应力传到上方模块。侧面槽口的宽度和位置需要与走线直径、相邻零件间隙一起校核，不能只看单件外形。

　　从受力角度看，垂直向下的压力主要由三条侧壁和底部支撑边承担；水平方向的剪切载荷通过三个螺钉摩擦和孔壁限位共同传递。若上方模块存在偏心载荷，设计人员应把偏心方向尽量靠近三角形某条边的中线，而不是悬在角点外侧，这样可以减小单个安装柱的附加弯矩。模型中圆角、凸台和空腔的组合，也体现了轻量化支座常见的处理方式：在螺钉传力路径上保留实体材料，在低载荷区域大胆去料。

　　对于结构设计和选型人员来说，这个零件的参考价值在于它不是简单的板件打孔，而是把稳定支撑、沉头紧固、内腔减重、侧向避让和铝合金加工工艺整合到同一外形中。建模时可以围绕安装孔建立基准骨架，再生成三角外轮廓、支撑壁、凸台和槽口，工程图中则应明确孔位公差、贴合面粗糙度、阳极氧化或去毛刺要求。投入实际设备前，还需结合上方负载重量、振动条件和螺钉预紧力复核壁厚，确保轻量化与刚性之间取得平衡。
