双盘联动连杆传动机构

　　该双盘联动连杆传动机构属于典型的平面连杆运动演示与传动转化结构，整体由底部安装基座、两个同轴布置的双层圆盘构件、跨接在两盘偏心点位上的长连杆三部分组成，所有零件均采用规则回转体与长方体切削组合成型，没有复杂曲面特征，加工与装配门槛较低，适合用于机械原理教学演示、小型轻工设备的间歇传动工位、以及自动化生产线里的同步联动动作模块。

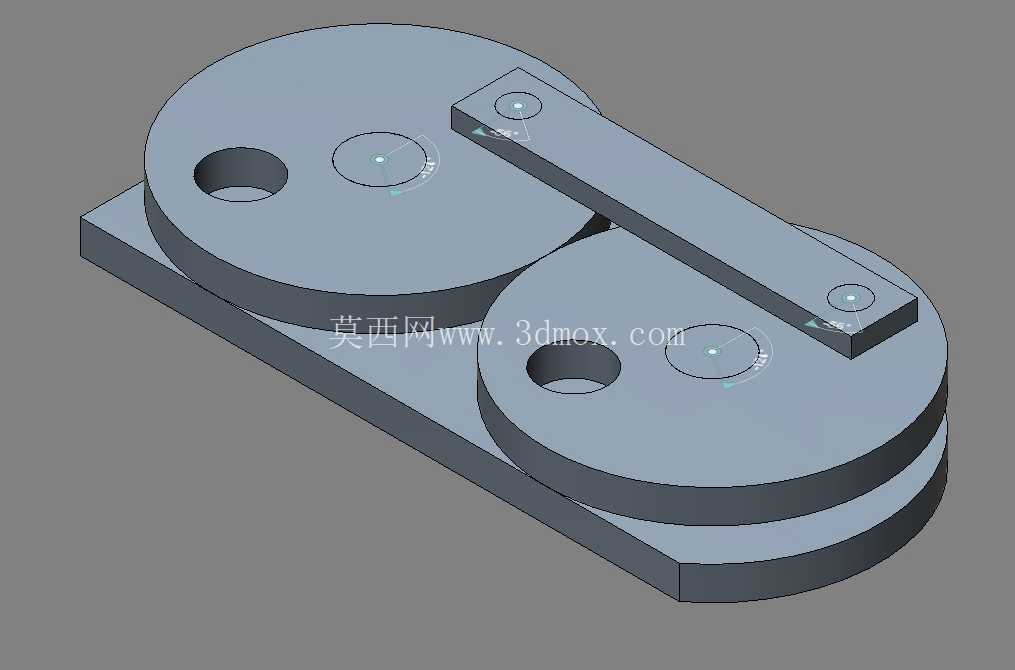

　　从实际安装边界来看，底部基座为带切角的长方形平板，是整个机构的安装基准面，基座上预留的安装定位区域可直接通过螺栓固定在设备工作台面或者实训台架上，两个圆盘的回转中心间距为固定值，圆盘整体为双层叠合结构，下层圆盘直径略大于上层，叠装后形成台阶限位，既可以对连杆的下平面形成承托，也能避免连杆运动过程中出现轴向窜动。每个圆盘的端面上都加工有一个偏心铰接孔，同时圆盘外缘附近开设了一个贯通的减重圆孔，该圆孔同时可作为手动盘车的施力点位，调试时插入圆杆即可转动圆盘，观察联动轨迹。

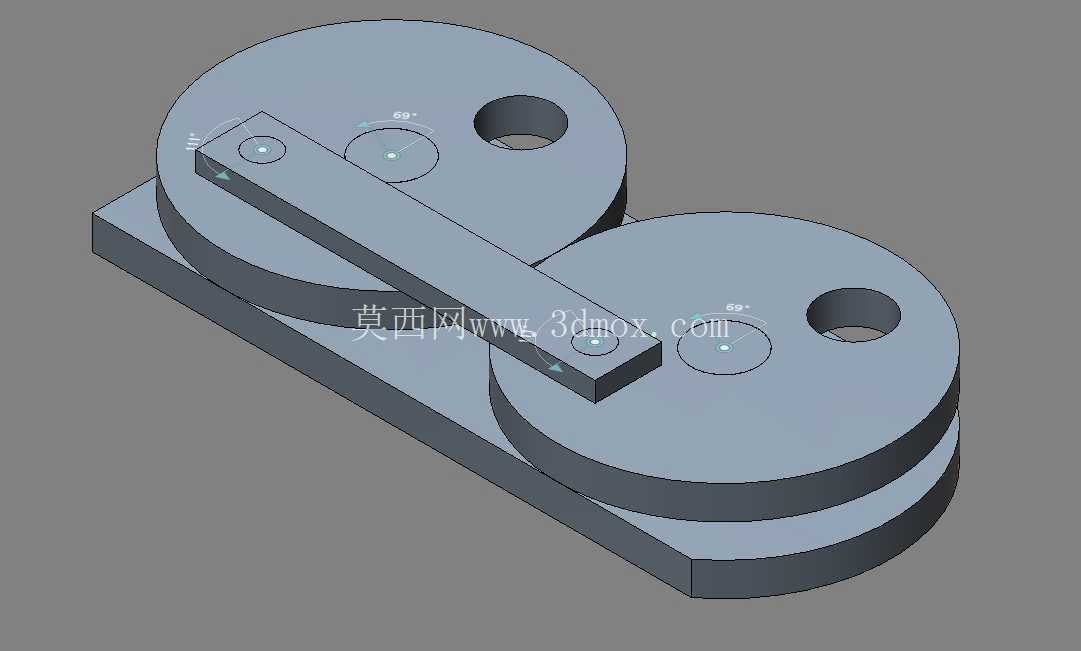

　　跨接两盘的长连杆为长条形板件，杆身两端分别加工铰接孔，一端铰接在左侧圆盘的偏心轴位，另一端铰接在右侧圆盘的偏心轴位，连杆的两个铰接点中心距与两盘回转中心的间距经过匹配设计，当其中一个圆盘绕自身固定转轴转动时，偏心点会带动连杆做平面复合运动，进而驱动另一个圆盘同步产生对应的回转动作，整套机构可以将单盘的旋转输入转化为双盘的同步联动输出，运动过程中连杆始终保持平动加小幅摆动的复合姿态，不会出现运动干涉。

　　在设计思路上，这套结构优先保证了运动可靠性：所有铰接位置均采用同轴孔位配合销轴的装配形式，孔位的同轴度公差在建模阶段就做了预留，圆盘与基座之间的回转支撑面采用大面接触，比点接触的支撑形式承载能力更强，即便传递小幅扭矩也不会出现局部压损。圆盘上的偏心铰接点到回转中心的偏心距决定了连杆的运动行程，两个圆盘的偏心距取值一致，因此输入输出的转动角度相位差固定，运动规律清晰可查，既可以作为曲柄连杆运动的简化演示样件，也可以在改装后作为小型推送工位的驱动源——比如在两个圆盘的端面上加装工位拨杆，就能利用双盘的同步转角完成两个工位的同步上料动作。

　　从应用场景延伸来看，这类极简连杆机构大量出现在轻工包装设备、小型夹具的联动锁紧结构、以及教学实训的机械原理展品中，它没有复杂的齿轮啮合或者凸轮轮廓，零件全部可以通过板材切割、圆钢车削完成加工，装配时只需要保证两根回转轴的平行度，以及四个铰接孔的位置度，即可顺畅运行。建模过程中所有配合面都预留了合理的装配间隙，圆盘的台阶面与连杆底面之间保留微小间隙，避免运动时出现摩擦卡滞，基座的轮廓切角既去除了锐边，也缩减了整体占用的安装空间，在台架上布置时不会和周边的其他气动、电气元件产生位置干涉。

　　整套结构的运动逻辑直白清晰，没有冗余零件，使用者可以通过调整偏心孔的回转半径，直接改变连杆的运动幅度，适配不同的动作行程需求，也可以在圆盘外侧加装限位挡块，将连续旋转转化为指定角度范围内的往复摆动，拓展出更多实用的工位动作。
