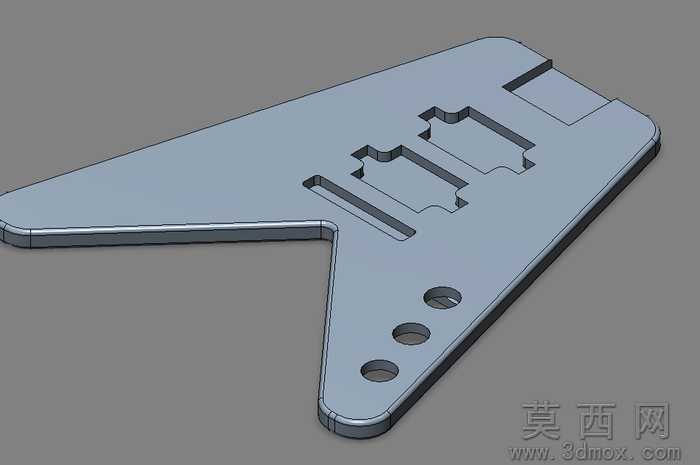

FlyingV型电吉他琴身结构三维设计

异形电吉他琴身的加工最容易踩的坑，就是尖角处的应力集中和安装槽位的公差错位，不少手工做V型琴的玩家，最后要么琴颈拼接处翘边，要么拾音器装上去晃荡，甚至练琴时胳膊靠在尖角处硌得慌，用久了琴身边缘还会因为磕碰掉漆崩边。这个模型在做结构适配的时候，特意把V型尖角的外边缘做了R1.2的圆角过渡，不是生硬的直角切边，既不会破坏FlyingV经典的锐利视觉感，又能避免加工时CNC走刀在尖角处留下振纹，后续打磨上漆的时候也不会因为边角太薄出现透漆、堆漆的问题。琴身下半段的三个弦钮安装孔，孔位同轴度公差控制在0.05mm以内，孔口做了0.3mm的倒角，装弦钮的时候不用硬敲，压进去就能卡紧，不会出现旋钮歪扭、调弦时卡顿的情况。拾音器安装槽的槽边留了0.1mm的安装余量，槽深严格匹配常规双线圈拾音器的安装尺寸，槽底还做了浅0.2mm的走线槽，装拾音器的时候信号线可以顺着槽埋进去，不会被拾音器底座压住磨破绝缘皮，省得后续拆琴重新理线。琴颈拼接的卡槽位置，特意做了1:40的微锥度配合，不是直上直下的方槽，装琴颈的时候顺着锥度推到位就能自动锁止，拼接缝能控制在0.02mm以内，不用反复打磨修配，拼好之后琴颈和琴身的平面度也能保证，不会出现高把位打品的问题。琴身整体厚度做了42mm的等厚控制，除了槽位区域其余部分壁厚均匀，不管是用实木CNC铣削，还是用亚克力、树脂做3D打印验证，都不会因为壁厚差太大出现加工变形，打印的时候也不会因为局部太薄出现翘曲。之前见过不少同类型的V型琴模型，把琴身边缘做的太薄，拿在手里轻飘飘的，共振效果差，这个模型在琴身内部预留了配重腔的位置，后续做实物的时候可以根据拾音器、琴桥的重量调整配重块，整琴配平之后背在身上不会出现琴头往下坠的情况，站着演出的时候不用一直扶着琴颈。边缘的过渡曲面做了G1连续处理，胳膊搭在琴身上扫弦的时候，不会被突兀的棱边硌到，练几个小时琴胳膊也不会留红印。槽位的拐角处都做了R0.8的内圆角，不管是铣削加工还是3D打印，都不用特意换小刀清角，常规的3mm铣刀就能直接走完全程，加工效率能提不少，也不会因为内直角应力集中，摔碰的时候从槽角处开裂。
