小量程平行梁式称重测力承载架

　　该结构面向小量程称重与测力场景，主体采用上下安装板、中间平行弹性梁和侧向镂空承力区组合而成，适用于实验台物料称量、小型包装设备检重、自动化装配工位压力监测、精密给料机构载荷反馈等场合。整体外形呈立式窄长框架，上下端板承担安装基准作用，端板上预留沉孔与通孔，可直接通过螺栓固定到设备台面或上方加载压板；中间受力区通过两侧薄壁梁传递载荷，使加载端在受力后产生可控微变形，为应变片粘贴和信号采集提供稳定的弹性基础。

　　从受力路径看，外部载荷从上安装板传入，经中部承力块和两侧平行梁向下安装板释放。梁体并非简单等截面直梁，而是在关键位置设置圆角过渡、局部加厚和掏空窗口，目的是在有限高度内提高应变集中区的灵敏度，同时抑制偏载、扭转和横向力带来的非目标变形。上下端板较厚，能够保证螺栓预紧后安装面不易翘曲；中间窗口留出接线、贴片和防护空间，也便于后续布置应变片、补偿片、走线槽及小型信号调理模块。

　　设计时需要重点关注额定载荷与刚度之间的平衡。小量程传感器对过载较敏感，若弹性梁过薄，虽然输出应变大，但跌落、冲击或拧紧螺栓时容易产生永久变形；若梁体过厚，则有效应变不足，分辨率和重复性下降。该结构通过双梁平行布局，使加载端在垂直方向保持近似平动，减少上端受力点位置变化带来的测量误差。端部四个安装孔形成稳定支撑，孔位周边保留足够实体宽度，可避免局部压溃和应力集中。圆角区域应在加工与建模中保持连续，不应出现尖角，因为应变片通常布置在梁表面弯矩较大的位置，尖角会造成应力突变并降低疲劳寿命。

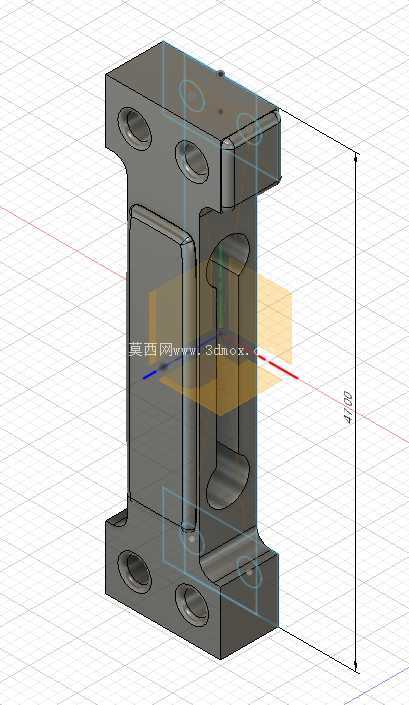

　　安装边界方面，模型高度方向约为47毫米，宽度和厚度适合紧凑设备内部使用。上下安装面需要保持平行，底面作为固定基准，顶面作为载荷输入面；装配时螺栓不宜直接压在弹性敏感区附近，应通过端板实体区域传力。若用于称重平台，上方托板应尽量与受力中心重合，避免长期偏心加载；若用于压装或接触力检测，可在顶部增加压头或球头连接件，使载荷沿设计方向进入。侧向应保留间隙，防止机架、线缆或护罩触碰弹性梁，否则会产生附加摩擦力，造成零点漂移。

　　三维建模过程中，可先建立上下端板轮廓与安装孔，再拉伸中间双梁主体，随后通过切除命令形成侧向窗口和减重槽。窗口边缘、梁与端板交接处应统一设置圆角，并在工程图中标注关键壁厚、孔距、端面平面度和安装面粗糙度。对于需要后续仿真校核的场景，可在固定下端孔位、上端施加额定载荷的条件下观察等效应力、竖直位移和侧向变形；贴片区域应选择应变梯度稳定、表面平整的位置，同时避开焊缝感强的边角和螺栓压力区。

　　该承载架本质上是电阻应变式称重传感器的机械弹性体部分，实际使用还需配合应变片、惠斯通电桥、放大电路和标定程序。结构设计的价值在于把微小重量变化转化为可重复的弹性变形，并通过对称梁形降低温度、偏载和安装应力的影响。对于设备选型人员而言，这类结构适合空间受限、载荷不大但要求稳定反馈的工位；对于结构设计人员而言，建模重点不在复杂曲面，而在孔位边界、梁厚分配、圆角过渡和受力路径的清晰表达。
