带安装法兰的旋转式电位器结构

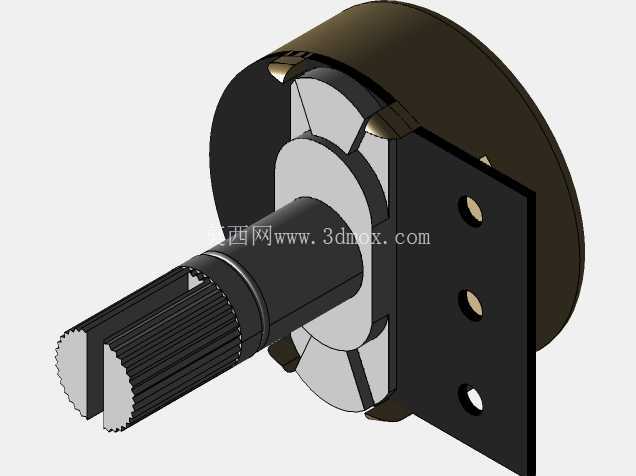

　　该电位器结构主要用于需要把机械转角转换为电阻变化或电压反馈的控制回路中，常见于工业操作台、阀门开度反馈、调速面板、伺服调节机构以及小型仪器仪表内部。它并不是单纯的外观示意件，而是围绕轴系输入、壳体定位、刷片接触和外部安装四个环节展开的完整机械结构。前端采用带开槽的花键轴，轴端开槽可与拨叉、连杆或旋钮座形成防转配合，花键段则用于传递旋钮或外部机构的旋转动作，减少打滑和空程。轴向外伸长度决定了面板装配时可容纳的壁厚范围，设计时需要同时考虑旋钮嵌入深度、锁紧螺母位置以及轴端与操作件之间的间隙。

　　壳体后部为圆形主体，内部容纳电阻体、接触刷片、限位结构和接线空间；侧面延伸出带三个孔位的安装法兰，法兰面与轴线保持垂直，便于通过螺钉固定在支架、面板或阀体附件上。三个安装孔并非随意布置，它们形成稳定的三角支撑，能够在旋钮反复操作时抑制壳体偏转。实际选型中，法兰孔距、孔径和壳体外径是安装边界的核心参数：外径决定面板开孔或避让凹腔的最小尺寸，法兰厚度影响螺钉支承面，轴中心到法兰边缘的距离则关系到周边线束、接线端子和相邻元件的排布。

　　从功能实现上看，旋转轴带动内部接触件沿电阻轨迹运动，转轴的有效转角、止挡位置和中心回中特性需要与控制需求匹配。若用于减压阀或调节阀的位置反馈，轴系应能承受小幅频繁摆动，端部连接结构要避免径向硬顶；若用于面板手动设定，则需要关注旋钮扭矩、轴向窜动和止挡手感。模型中轴、衬套、壳体、法兰和内部片体之间的层次关系较清楚，能够用于检查装配干涉、确认旋转包络，以及评估接线端在壳体后侧的走线空间。

　　结构设计思路偏向实用化：圆形外壳利于在面板孔内定位，侧向法兰承担螺钉锁紧，长花键轴提供多种旋钮安装位置，轴端开槽则兼顾叉形驱动。壳体与法兰之间形成较大的支承跨度，可降低侧向载荷对轴心的影响；内部片件沿轴向叠装，便于控制接触压力和轴向间隙。对于三维设计人员，该结构可作为角度给定元件、反馈元件或人机接口部件的参考，在布置设备时需要预留轴旋转空间、法兰紧固件操作空间以及后侧接线弯曲半径，避免把电位器当作无安装要求的电子小件处理。
