多通径带截止阀工业输送管路组件

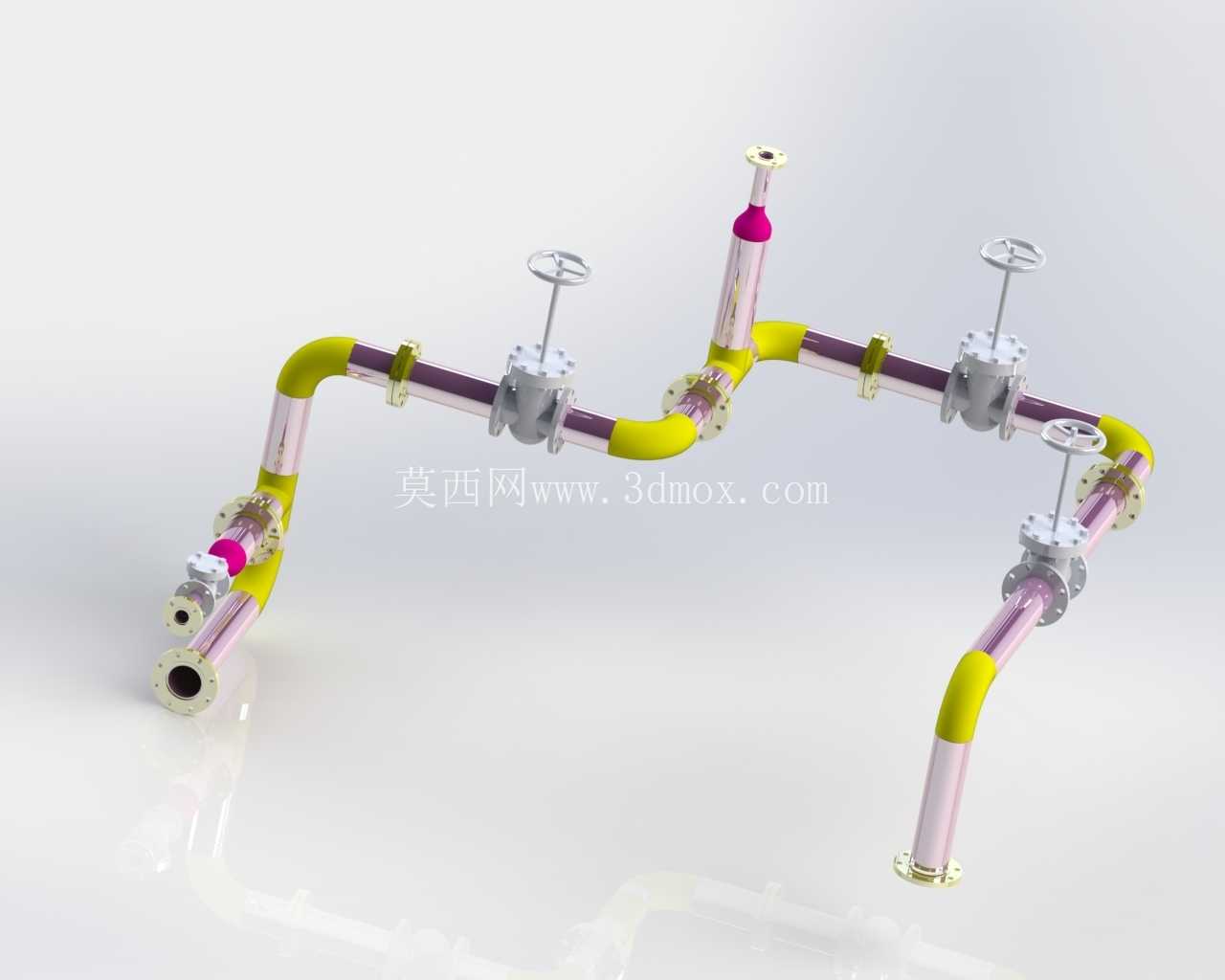

　　这套管路组件主要面向化工流体输送、车间工艺管线布设、中小型换热机组外接管路这类场景设计，日常可承担低压清水、弱腐蚀性化工介质、常温压缩空气的输送导通任务，也可作为成套设备预装的管路模块，直接对接设备主接口完成现场拼装，减少现场焊接、弯管的作业量。从结构设计来看，整套管路采用分段拼接思路，不同通径的管段通过法兰盘完成对接，法兰端面预留标准螺栓孔位，安装时可根据现场排布需求调整管段朝向，适配不同的设备接口间距。管路上集成的三个手轮式截止阀，分别布置在不同支路的节点位置，可独立控制对应支路的通断，调节支路流量，日常运维时可单独关闭某一支路完成检修，无需关停整条管线的介质输送，降低运维对整体生产流程的影响。

　　弯管段采用大曲率半径的圆滑过渡设计，避免介质在转角处形成紊流、压损过大的问题，同时减少介质中固体杂质在转角处的沉积，降低管路堵塞的概率。管段外层的黄色包覆层为防护标识层，既可以区分管线内的介质类型，也能在一定程度上减缓管段外壁的磕碰损伤，适配车间内复杂的安装环境。从安装边界来看，整套管路的法兰接口均采用标准公称通径设计，对接端的法兰密封面为突面形式，可匹配同压力等级的常规法兰垫片，无需额外定制密封件。管路底部的支撑端预留了固定安装孔，可直接通过膨胀螺栓固定在地面或设备基座上，支撑点的位置经过重心核算，安装后不会出现管段倾斜、接口受力不均的问题。

　　设计过程中充分考虑了管路的应力释放需求，弯管与直管段的衔接位置预留了微小的形变余量，可抵消介质温度变化带来的热胀冷缩应力，避免长期运行后接口处出现渗漏。手轮的操作高度设置在常规人体站立操作的舒适区间，无需额外登高或俯身即可完成阀门的开闭操作，手轮与阀杆的连接采用防松结构，长期操作不会出现手轮松动打滑的问题。管路上的异色标识段可直观显示管路内介质的流向，现场安装时无需额外粘贴流向标识，减少现场施工的工作量。整套组件的所有可拆卸接口均设置在便于操作的位置，后期更换密封件、拆解阀体检修时，无需拆解周边大范围的管段，单人即可完成常规的维护操作。

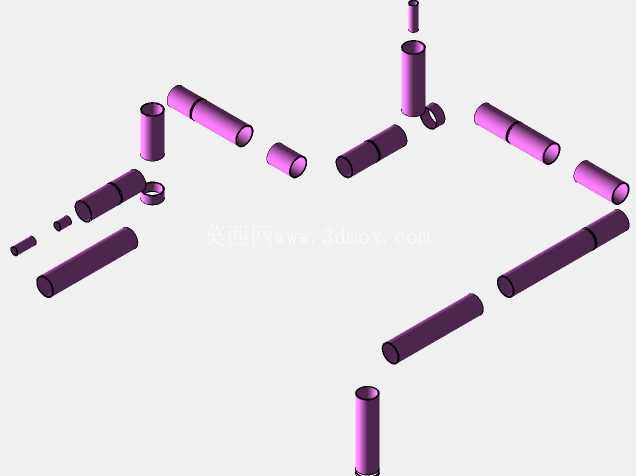

　　在三维建模过程中，所有管段的壁厚、法兰的螺栓孔分布、阀门的结构尺寸均严格参照通用机械零部件的标准规范搭建，模型中完整还原了法兰连接的密封面结构、阀杆的升降行程空间、手轮的操作避让空间，设计人员可直接将该模型导入成套设备的总装配体中，完成管路干涉检查、安装空间校验，无需二次调整结构尺寸。针对不同的安装场景，该管路组件可通过增减直管段长度、调整阀门安装位置，快速衍生出适配不同安装间距的变体结构，模块化的设计思路也能降低后续系列化设计的重复建模工作量。
