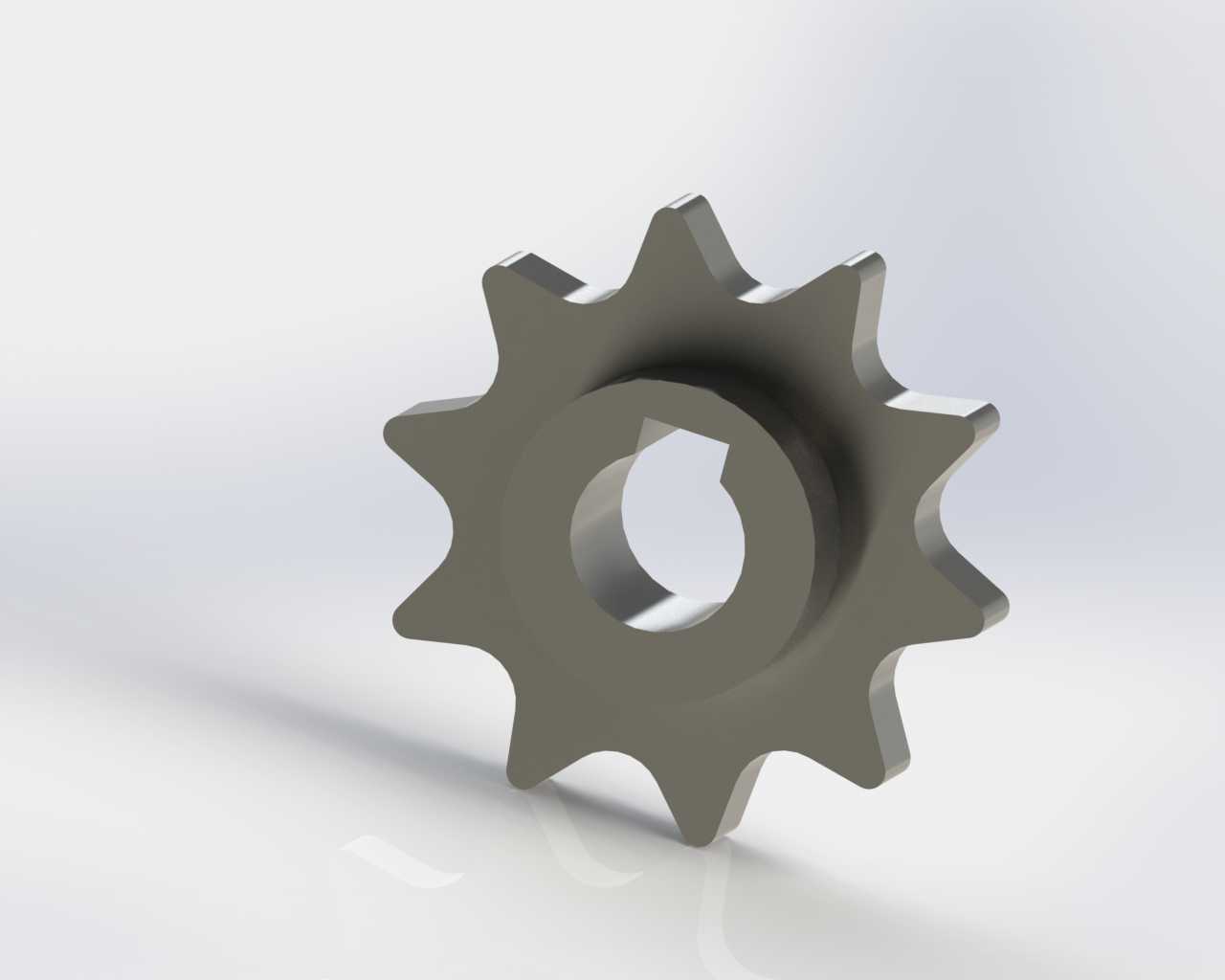

单排10齿带键槽链轮结构设计

在各类工业链传动系统中，链轮是与链条啮合实现动力传递的核心零件，这款10齿链轮的设计完全匹配短节距精密滚子链的啮合参数，可广泛应用在轻工输送线、小型农机传动单元、自动化设备进给机构、阀门驱动装置等需要精准定比传动的场景中。不同于齿轮啮合的闭式传动场景，链轮与链条的啮合属于非共轭啮合，对齿形的公差适配范围更宽，能适应多粉尘、少润滑的恶劣工况，在低速重载、传动中心距较大的布置场景下，相比带传动不会出现打滑丢转的问题，相比齿轮传动对安装同轴度的容错率更高，日常维护成本更低。

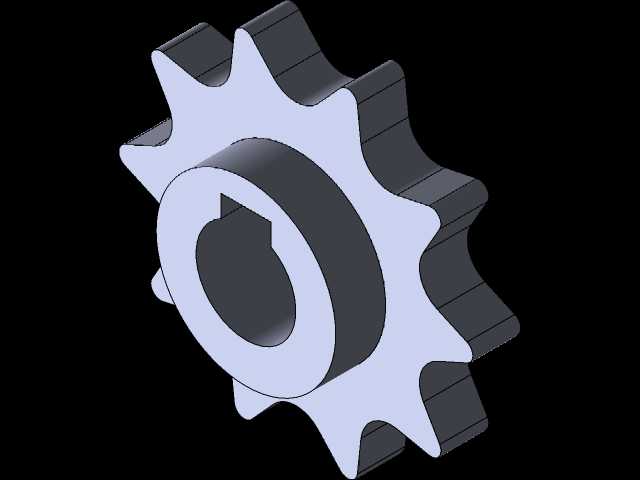

从结构设计来看，这款链轮采用整体式铣削成型结构，轮毂与轮齿为一体化加工，不存在分体式结构的连接松动风险，中心孔采用带平键槽的通孔设计，键槽的尺寸公差严格按照轴孔配合的过渡配合要求设定，装配时可通过平键传递扭矩，避免链轮与传动轴之间出现周向滑动，中心孔的端面预留有轴向定位的贴合面，装配时可通过轴肩或者轴端挡圈实现轴向固定，防止链轮运转过程中出现轴向窜动，保障链条与轮齿的啮合宽度始终处于设计范围内，避免出现咬链、掉链的故障。轮齿的齿形采用三圆弧一直线的标准齿廓设计，齿沟圆弧半径与配套滚子的半径匹配，啮合时滚子能顺利落入齿沟，齿顶圆弧做了倒角处理，避免链条啮入啮出时出现卡滞，齿面的粗糙度控制在合理范围，既减少啮合过程中的磨损，也不会因为过高的加工要求提升不必要的制造成本。

从安装边界来看，这款链轮的齿顶圆、分度圆、齿根圆尺寸均严格匹配对应型号链条的节距参数，安装时需要保证两传动轴的平行度误差控制在允许范围内，链轮在轴上的端面跳动量要符合装配规范，避免出现偏磨导致的链条单侧磨损加剧问题。设计过程中充分考虑了链轮的受力特性，轮齿根部做了圆角过渡处理，减少应力集中，能承受链条传动过程中的脉动冲击载荷，轮毂的厚度经过强度校核，既满足键连接的挤压强度要求，也不会因为过于厚重增加不必要的转动惯量，适配中小功率的传动场景。在实际选型应用中，这款10齿链轮属于小齿数链轮，适合传动比要求较大、安装空间受限的场景，不过小齿数链轮在运转时的动载荷相对更大，设计时已经对齿形做了相应的修形处理，降低多边形效应带来的速度波动，让传动过程更平稳。

在实际设备应用中，这类链轮常成对使用，分别安装在动力输出轴与从动负载轴上，通过张紧机构调整链条的垂度，保障啮合的松紧度合适，过松容易出现跳齿脱链，过紧则会加剧轮齿与链条销轴的磨损，降低传动效率。链轮的材质选择可根据实际工况调整，常规工况下采用45号钢调质处理即可满足强度要求，在腐蚀环境下可选用不锈钢材质，在高耐磨要求场景下可对齿面做高频淬火处理提升表面硬度。这款链轮的三维建模过程中，严格遵循链传动的设计规范，对齿形参数、键槽位置、轮毂尺寸都做了精准的参数化设定，可直接用于装配干涉检查、运动仿真验证，也可导出工程图用于生产加工，在做设备改型或者传动系统设计时，可直接调用该模型调整参数适配不同的链条规格与轴径要求，减少重复建模的工作量，提升设计效率。
