英特诺DM0113辊筒式交流驱动电机

　　辊筒驱动电机在现代物流输送线上属于隐蔽却关键的执行部件，英特诺DM0113这类交流电机常被嵌入皮带输送机、辊道线与分拣设备的从动辊内部，替代传统外露的减速电机加链条传动方案。做产线布局时，工程师最先关心的往往不是功率铭牌，而是电机本体能否塞进既定辊径、轴端如何固定到机架侧板，以及外圆散热筋在连续运转下的温升表现。

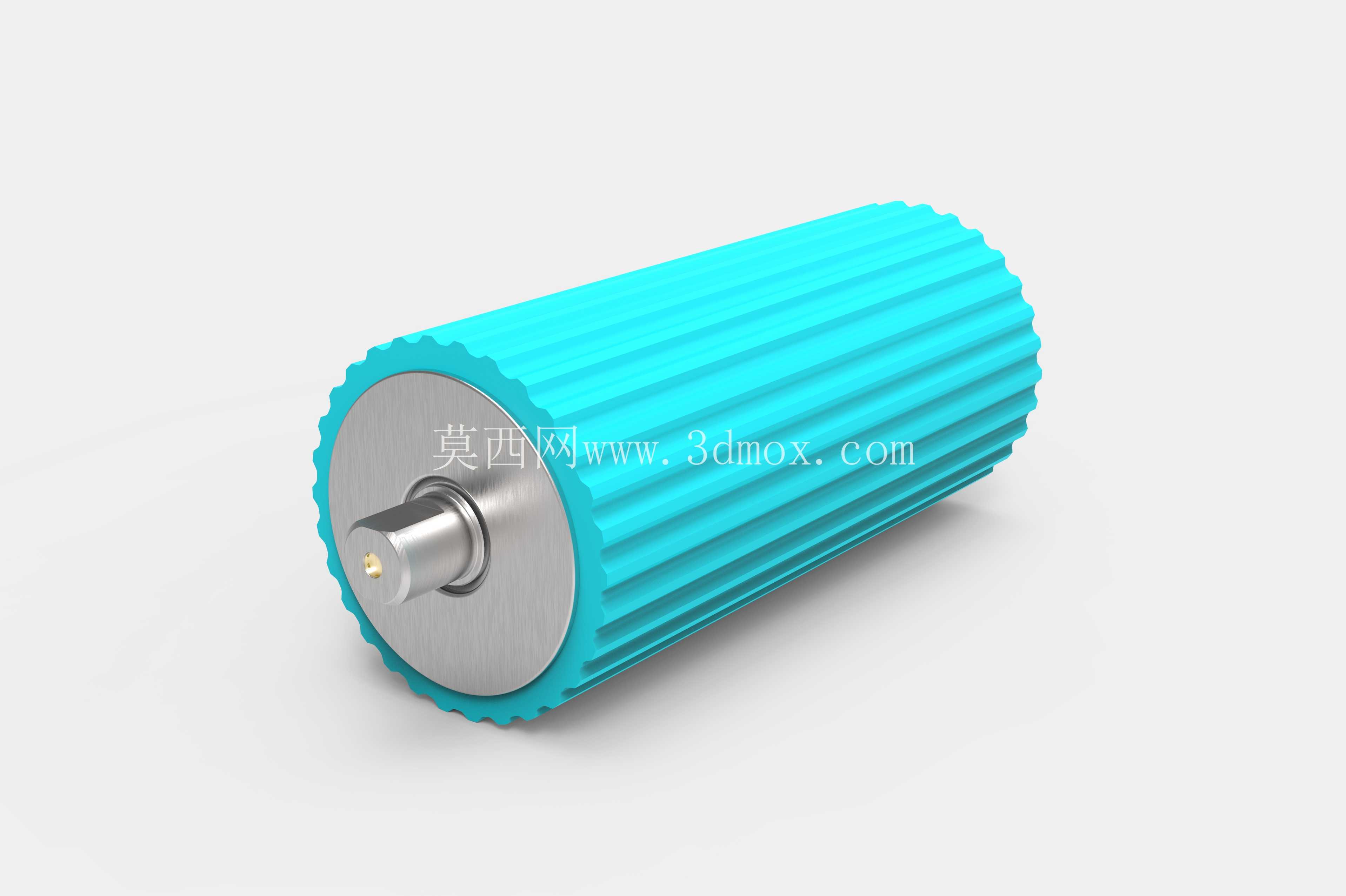

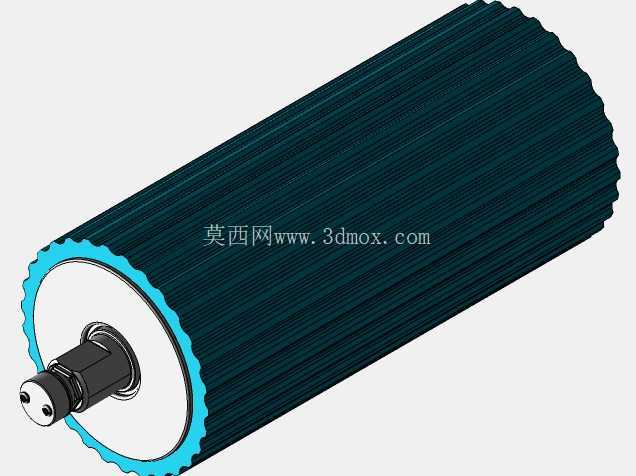

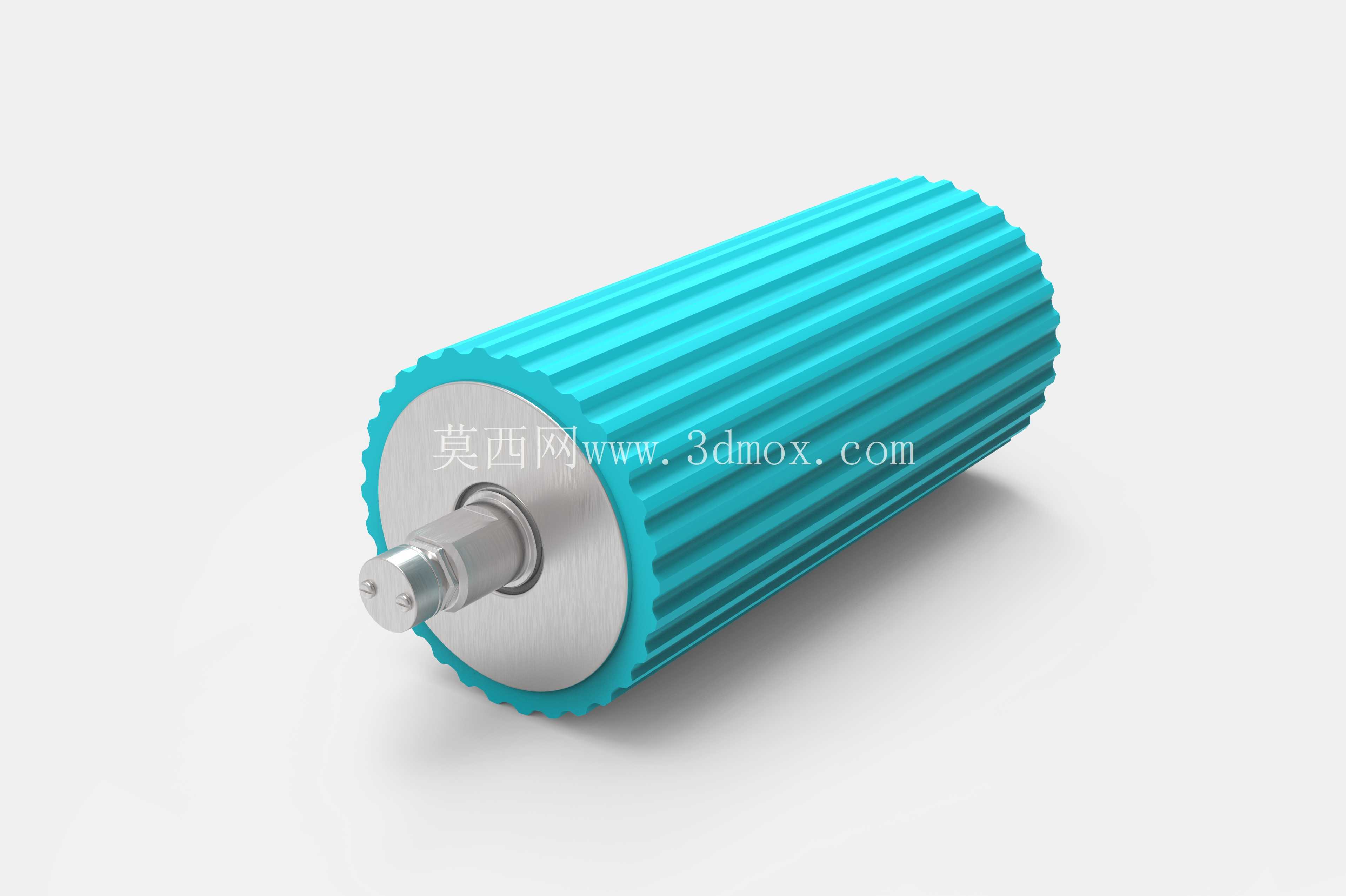

　　从结构上看，该电机采用圆柱形筒体作为外壳，外圆周向均布纵向散热筋，既增大了与空气的接触面积，也在辊筒包覆输送带时提供了一定的径向刚性。筒体一端伸出金属轴头，轴端带有扁位与锁紧结构，用于和输送机支架的轴承座或张紧机构配合；另一端则封闭在辊筒内部，把减速机构与定子绕组整合为一体。这种内置式布置让整条输送线外观更整洁，没有外露链轮、联轴器和防护罩，人员触碰风险显著降低，也省去了链条润滑与张紧维护。

　　实际选型时，安装边界是绕不开的硬约束。电机的总长决定了输送线两侧板之间的内宽，轴头直径与扁位尺寸决定了支架开孔和固定方式，筒体直径则直接关系到输送带的最小包角与回转半径。若把它用在转弯输送机或伸缩机上，还需要核对多根辊筒并排时的中心距，避免相邻散热筋干涉。轴端的轴向定位通常靠卡簧或端盖压板完成，建模时要把这些紧固件一并建出，否则到了装配环节很容易发现侧板与轴肩之间缺少定位面。

　　功能特性方面，交流辊筒电机适合长时间连续运行的稳态输送场景，启停频率不如伺服辊筒频繁，但胜在结构简单、供电直接、维护点少。内部减速级把电机高转速降到辊筒所需的线速度，扭矩通过筒体直接传递给输送带或工件，传动链短、反向间隙小。散热筋的走向顺着辊筒旋转方向，运转时能带动表面空气流动，帮助热量散出；在密集排布的物流分拣线上，这一点对夏季连续三班运转尤为重要。

　　建模思路上，拿到这类产品通常先根据样本确定筒体直径、总长、轴头长度与键槽尺寸，再由外到内搭建外壳、散热筋、端盖和轴伸。散热筋数量多且周向阵列，适合用单条筋片做圆周阵列特征，阵列数量与筋宽要和样本照片核对，避免出现筋数对不上的视觉偏差。轴头部分要还原扁位、螺纹段与中心孔，这些细节在做机架干涉检查时都会用到。端盖与筒体的配合台阶、密封圈沟槽也应保留，方便后续做爆炸视图和装配工艺说明。

　　应用场景上，这类电机广泛出现在电商仓储分拣线、机场行李输送、食品包装流水线以及汽车零部件辊道输送中。食品行业会优先选择表面光滑易清洗的版本，而物流分拣则更看重散热与过载能力。布置时还要考虑接线腔位置，电缆通常从轴端或端盖引出，走线空间不能与支架、护栏冲突。多段输送机联动时，每根驱动辊的速度匹配靠电气控制保证，机械上则要求各辊筒外径一致、安装高度平齐，否则输送带会跑偏。

　　从维护角度看，内置电机一旦损坏往往整体更换，因此机架设计应预留轴向抽辊空间，侧板一侧采用可拆卸轴承座，让辊筒能从侧面抽出而不必拆解整条线。三维布局阶段就要模拟这一抽辊路径，确认周围没有线槽、传感器支架阻挡。总体而言，DM0113这类交流辊筒电机把驱动、减速与辊筒合为一体，建模时既要准确表达外部安装接口，也要理解其内部传动逻辑，才能在输送线设计中真正用好。
