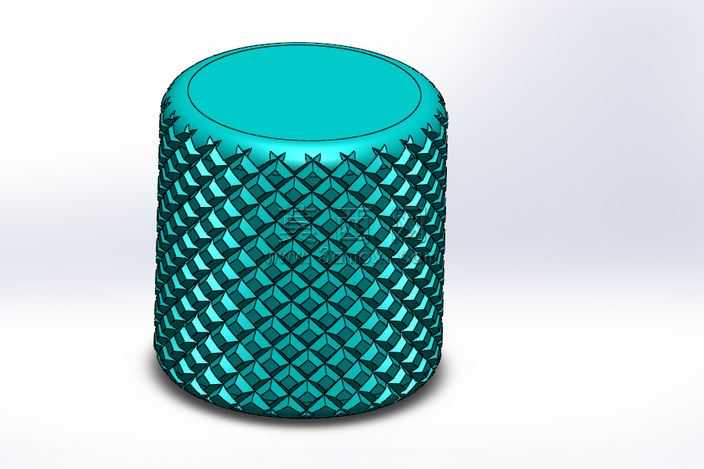

圆柱表面菱形防滑滚花结构三维设计

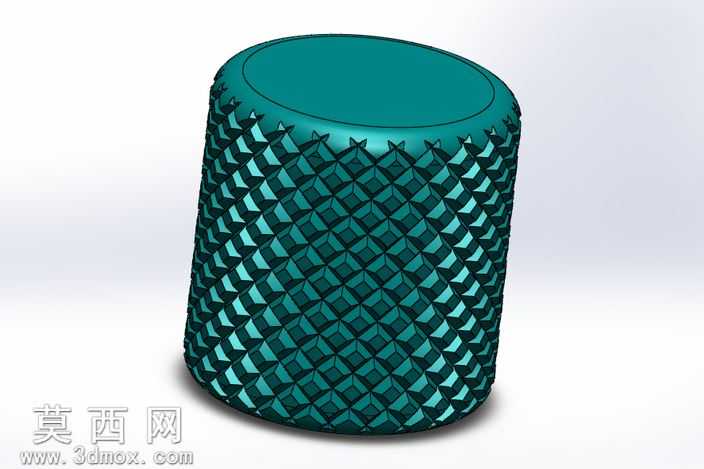

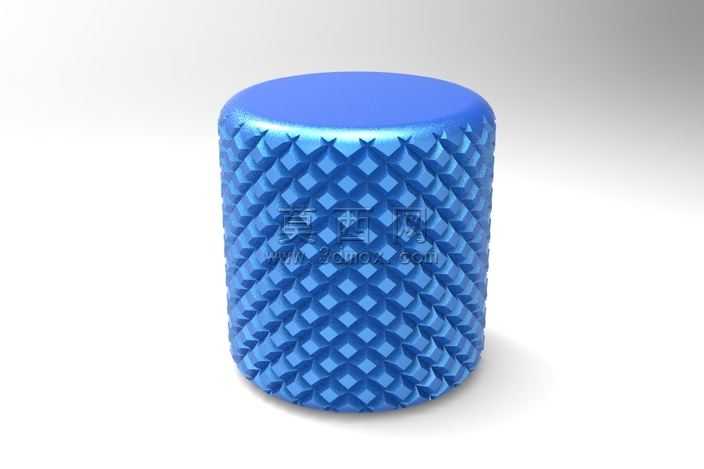

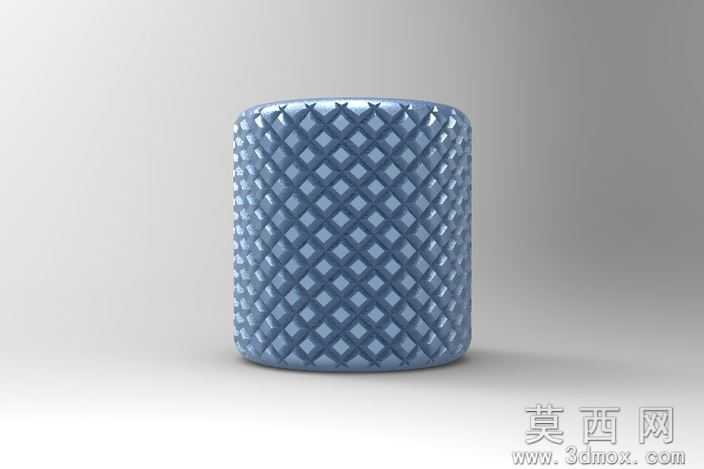

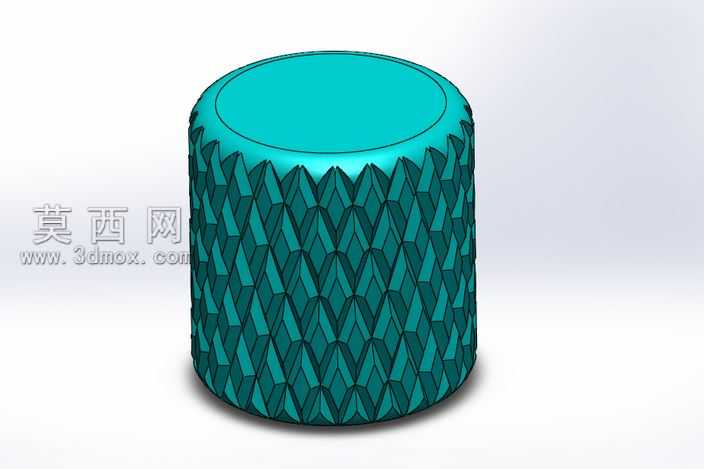

本作品为圆柱类零件表面菱形滚花结构的三维建模设计，整体以标准圆柱体为基础基体，建模阶段首先通过草图绘制确定圆柱的直径与高度参数，保证基体尺寸符合常规五金旋钮、握柄类零件的通用规格。滚花纹理采用菱形网格排布设计，建模过程中先通过线性阵列结合圆周阵列的方式生成单组菱形凸起单元，再通过布尔运算将纹理与圆柱基体合并，确保每一处菱形凸起的尺寸均匀、排布规整，相邻纹理的间距、凸起高度完全一致，避免出现纹理错位、深浅不一的问题。材质渲染阶段选用哑光蓝色硬质塑料材质，调整材质的粗糙度参数模拟工程塑料的磨砂质感，同时为菱形凸起的棱边添加微弱的高光效果，凸显纹理的立体层次感，渲染时采用柔和的侧上方打光，让滚花的凹凸结构形成自然的明暗过渡，清晰展现纹理的防滑结构特征。结构设计上，滚花的凸起高度控制在合理范围内，既保证握持旋转时能提供足够的摩擦力，避免操作时打滑，又不会因凸起过高导致握持硌手、容易积灰的问题，圆柱上下端面保持平整光滑，与侧面滚花区域形成明确的视觉与触感区分。设计思路围绕实用功能性展开，这类滚花结构广泛应用于各类调节旋钮、手柄、紧固件的表面，建模时严格遵循机械加工中滚花工艺的参数规范，保证三维模型的结构可直接对接后续的生产加工环节，整体模型结构完整，无破面、冗余面等建模问题，纹理细节还原度高，能够直观展现滚花结构的设计特点与功能优势。
