普通卧式车床尾座部件结构设计

在普通卧式车床的长轴类、盘套类零件加工场景中，尾座是直接影响加工精度与装夹稳定性的核心配套部件，日常作业中主要承担两类功能：一是通过顶尖对长径比超过4的轴类工件提供活动支撑，抵消切削过程中工件受径向切削力产生的挠曲变形，避免工件出现振纹、让刀甚至飞出的安全隐患；二是可换装钻头、铰刀、中心钻等孔加工刀具，完成轴件端面的中心孔加工、同轴孔系的钻铰工序，拓展车床的加工覆盖范围。

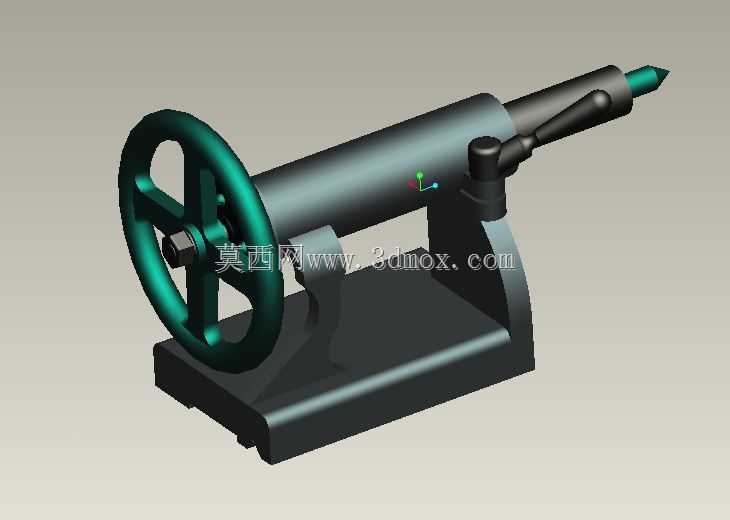

这套尾座的整体结构遵循卧式车床的通用安装边界设计，底部采用与床身导轨截面匹配的凹形安装基面，可直接适配多数平床身卧式车床的导轨宽度，安装时通过压板组件与床身导轨锁紧，尾座整体可沿床身导轨轴向滑移，根据工件的总长调整支撑位置，调整到位后通过底部的锁紧机构将尾座本体与床身刚性固定，避免加工过程中出现位移。

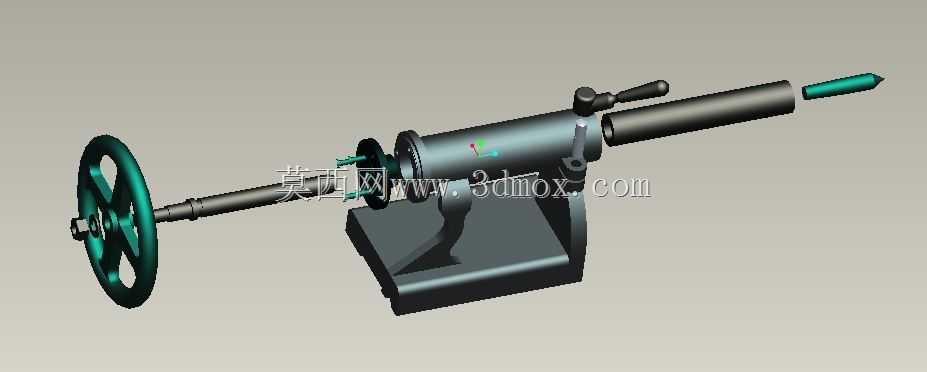

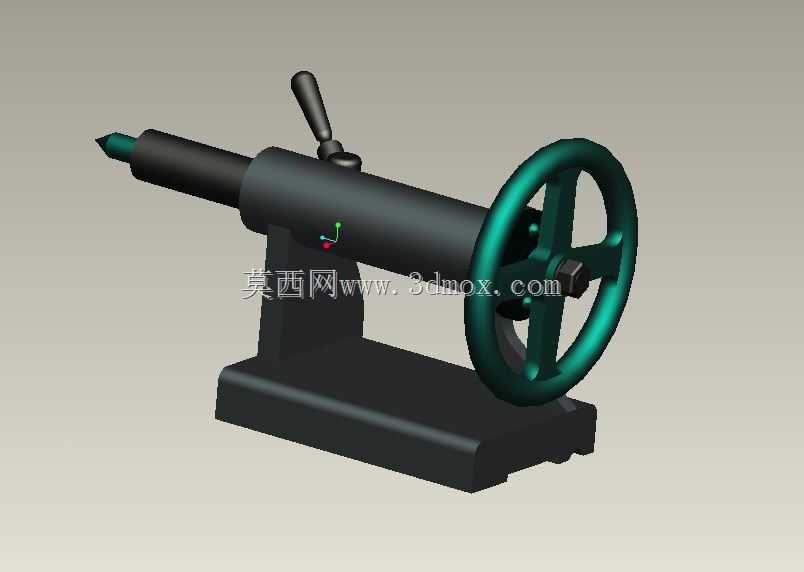

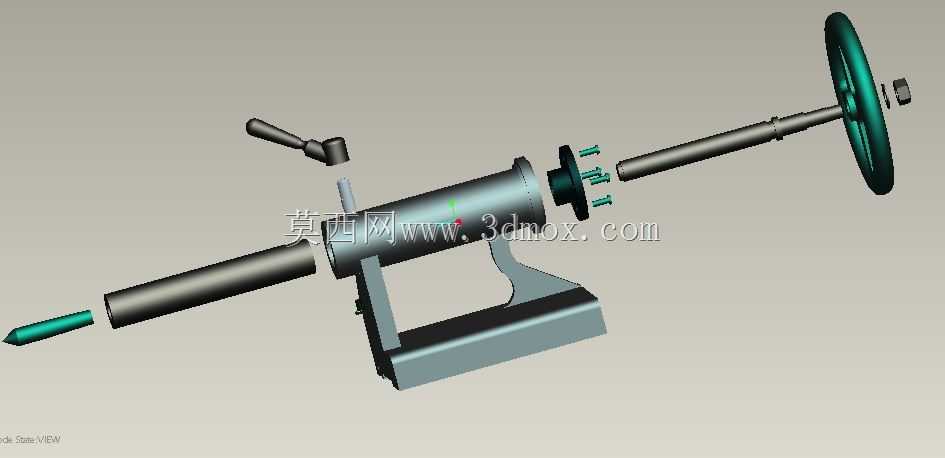

核心功能部件的设计逻辑围绕精度保持性与操作便捷性展开，内部的套筒部件采用莫氏锥孔作为刀具、顶尖的安装接口，锥孔轴线与床身导轨的平行度严格控制在0.02mm/100mm以内，保证顶尖支撑或孔加工时的同轴度要求；套筒的轴向进给通过手轮带动丝杠副实现，手轮设置在尾座本体的侧方，操作时符合人工机效，操作人员站在车床操作位即可单手完成进给操作，进给行程覆盖常规轴类零件的顶紧行程需求，同时套筒侧面设置有锁紧手柄，顶紧到位后可将套筒与尾座本体刚性锁死，避免切削过程中套筒受轴向力回缩。

尾座本体采用箱型铸铁结构设计，具备足够的刚性储备，可承受重切削时的径向与轴向载荷，减少自身的变形量；套筒与本体之间采用精密间隙配合，配合面设置有润滑注油点，长期使用磨损后可通过调整镶条补偿配合间隙，延长部件的使用寿命。针对日常加工中常见的锥孔磨损、套筒拉伤等故障，这套结构在设计时预留了足够的维修余量，莫氏锥孔可通过修磨恢复精度，套筒可单独更换，无需整体报废尾座部件，降低车间的设备维护成本。

在实际装配调试环节，需要重点校验尾座锥孔轴线与主轴轴线的等高度，以及水平方向的同轴度，若存在偏移可通过尾座底部的调整螺钉进行微调，避免加工长轴时出现锥度误差；针对需要钻孔、铰孔的工序，换装刀具后需先锁紧套筒再启动主轴进给，防止刀具受切削力带动套筒转动引发安全事故。
