航空动力系统配套喷气发动机固定支架

项目分类:发动机 发布时间:2024-08-27 ID:769526
  • 航空动力系统配套喷气发动机固定支架
  • 航空动力系统配套喷气发动机固定支架

  在航空动力系统的装配体系中,这类支架承担着喷气发动机与机身承力结构之间的连接载荷传递作用,日常作业场景覆盖小型通航飞行器动力段装配、航空试验台架动力单元固定、轻型喷气动力无人机的动力挂载等多个领域,并非仅服务于单一机型的标准化部件。从实际使用逻辑来看,该支架需要同时承受发动机工作时产生的持续振动、推力传递带来的轴向拉压载荷、飞行姿态调整时产生的侧向剪切力,以及不同工况下温度变化带来的结构形变应力,因此结构设计上采用了分体式组合构型,不同区域的构件分别匹配不同的载荷传递需求。

  设计阶段首先划定了安装边界的核心约束:支架与发动机连接端采用双同轴孔位布局,孔位内预设衬套安装余量,可适配不同规格的减振衬套压装,避免发动机振动直接传递至机身主结构;与机身侧连接的支臂采用大弧度变截面构型,在保证支臂整体抗弯截面模量的前提下,尽可能削减非承力区域的材料冗余,降低支架整体自重,这对于航空类部件而言是核心设计指标之一。中间的连接段采用多组平行柱状肋条结构,既可以将两端的载荷均匀分散传递,避免应力集中在单一连接点,也能在发动机工作产生热辐射时,通过肋条之间的空隙形成自然通风散热通道,减少热形变对安装精度的影响。

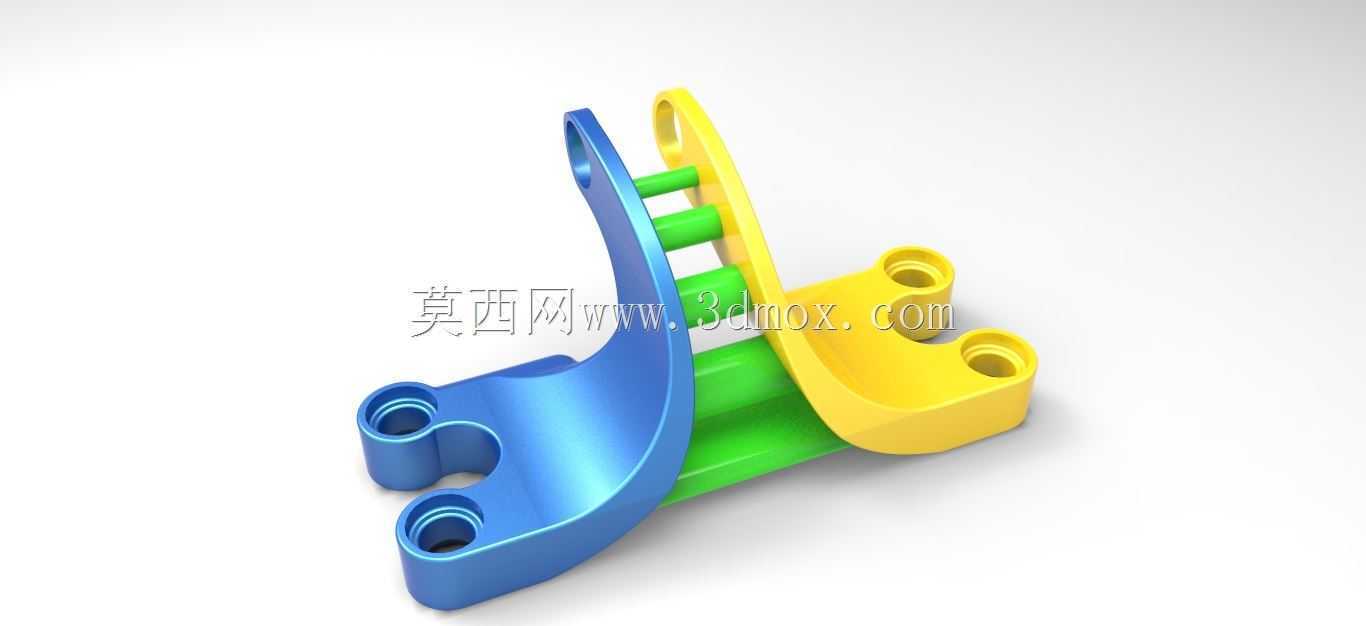

  从结构细节来看,三个不同色彩区分的构件分别对应不同的功能分区:蓝色支臂为机身侧主承力构件,厚度沿载荷传递方向渐变,靠近安装孔位的区域做了局部加厚处理,孔位边缘设计有倒角过渡,避免压装衬套时产生应力裂纹;黄色构件为发动机侧连接座,两个平行安装孔的同轴度公差控制在0.02mm以内,保证与发动机安装节的配合精度,减少装配后的附加应力;中间的绿色肋条组为载荷传递缓冲段,肋条的截面尺寸经过拓扑优化,在满足静强度、疲劳强度要求的前提下,去除了所有非必要的材料,每根肋条的走向都与主载荷传递路径重合,最大化材料的利用效率。

  实际装配过程中,该支架的安装定位不需要复杂的专用工装,两端孔位的位置度公差经过匹配设计,可直接与对应规格的发动机安装节、机身承力挂点对位,装配时仅需按照扭矩要求拧紧连接螺栓即可完成固定,后期维护时也可单独更换磨损的衬套或者单个构件,不需要整体更换支架,降低全生命周期的维护成本。在试验台架应用场景中,这类支架还可以通过调整中间肋条组的数量,适配不同推力等级的小型喷气发动机固定需求,不需要重新设计整体连接结构,具备一定的通用适配能力。

  结构强度校核阶段,针对发动机最大推力工况、极限飞行姿态过载工况、持续振动疲劳工况分别做了仿真验证,支架的最大应力区域集中在支臂与连接座的过渡位置,该区域的应力值远低于所选航空铝合金材料的屈服强度,疲劳寿命满足航空部件的长周期使用要求。外形尺寸上,支架整体轮廓控制在紧凑范围内,不会额外增加动力段的迎风面积,支臂的弧度设计也避开了发动机外围的管路、线束排布空间,不会与周边附件产生装配干涉。对于从事航空动力装配、小型飞行器结构设计的工程人员而言,这类支架的结构设计逻辑具备很强的参考价值,其分区域承载、拓扑优化减重、多场景适配的设计思路,也可以平移到其他重载连接支架的设计工作中,尤其是在对自重、载荷传递效率要求较高的应用场景下,这种组合式肋条连接的构型相比传统一体式铸造支架,具备更优的比强度表现,同时也降低了单件加工的工艺难度,不需要复杂的一体成型模具,采用常规的数控铣削加工即可完成各个构件的生产,加工成本也更可控。
