IV-18型VFD数码显示管组件封装结构

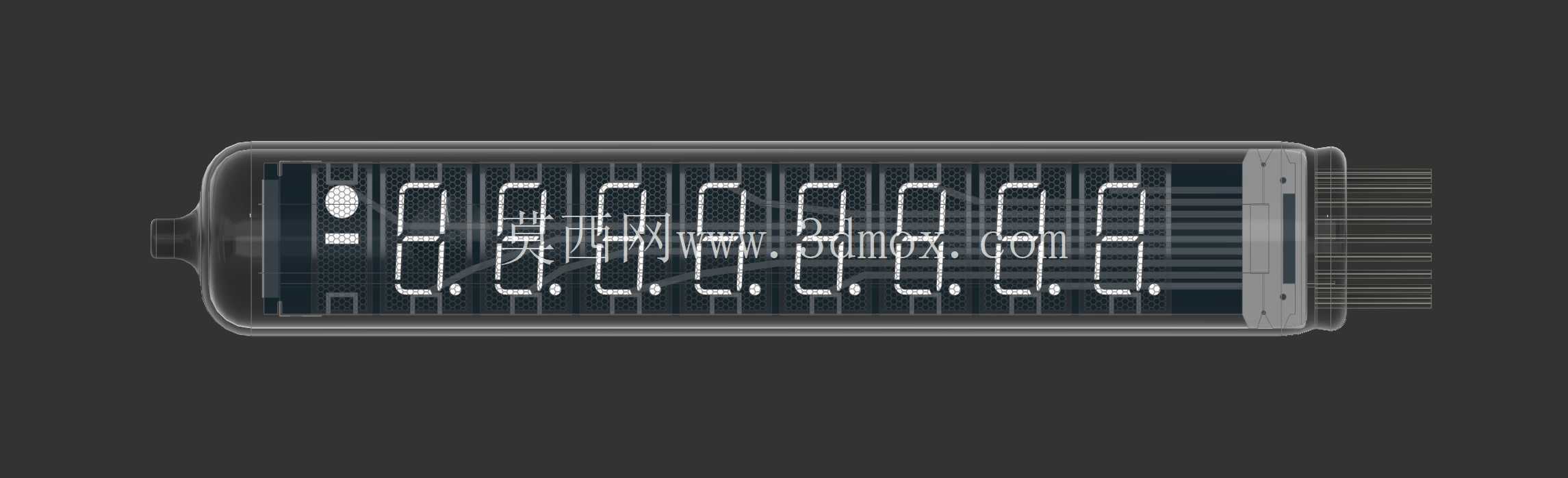

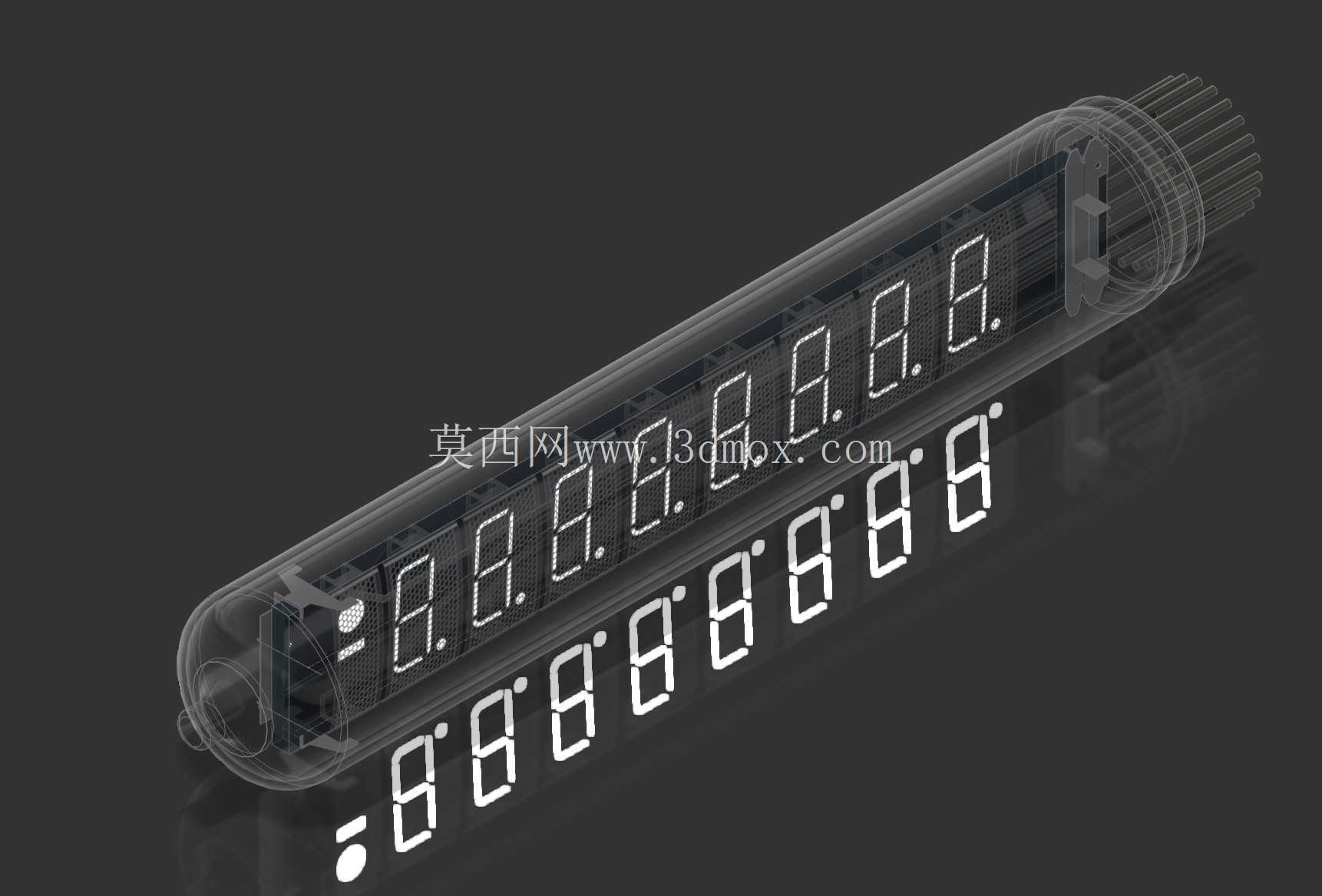

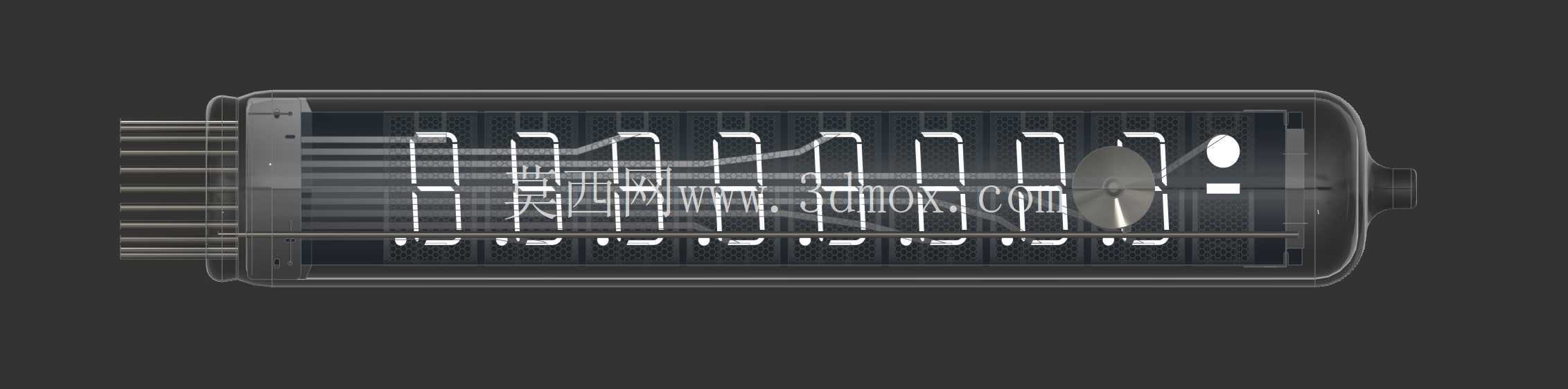

　　真空荧光数码管在工业数显仪表、老式数控操作面板、称重终端、计数装置以及音频设备的频率显示区域都有长期应用，其依靠阴极发射电子轰击荧光粉发光，视角宽、亮度高、字符辨识度强，在低环境照度车间里读数尤为清晰。这套IV-18组件的三维结构围绕长条形多位数显示需求展开，管体采用细长圆柱玻璃外壳封装，内部沿轴向依次排布多组七段式发光字符位，每位段码电极、栅网与灯丝走线在透明壳体下完整呈现，便于结构工程师在整机布局阶段核对显示窗口与内部元件的相对位置。

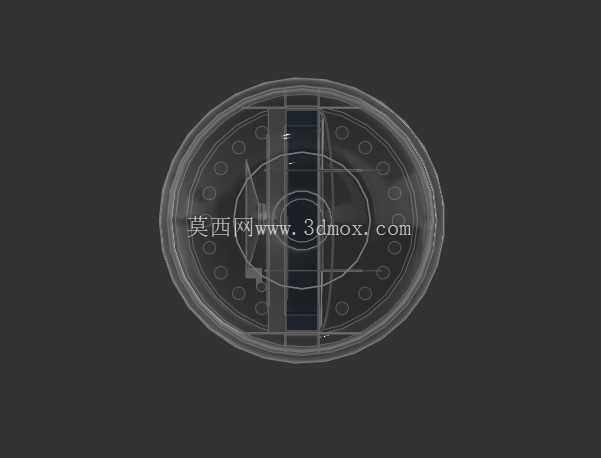

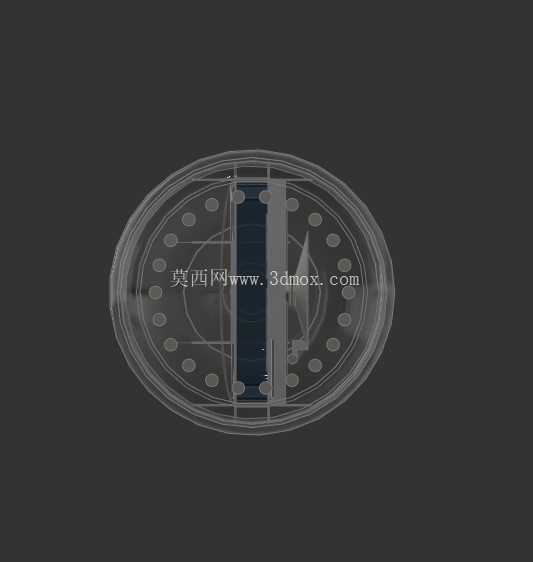

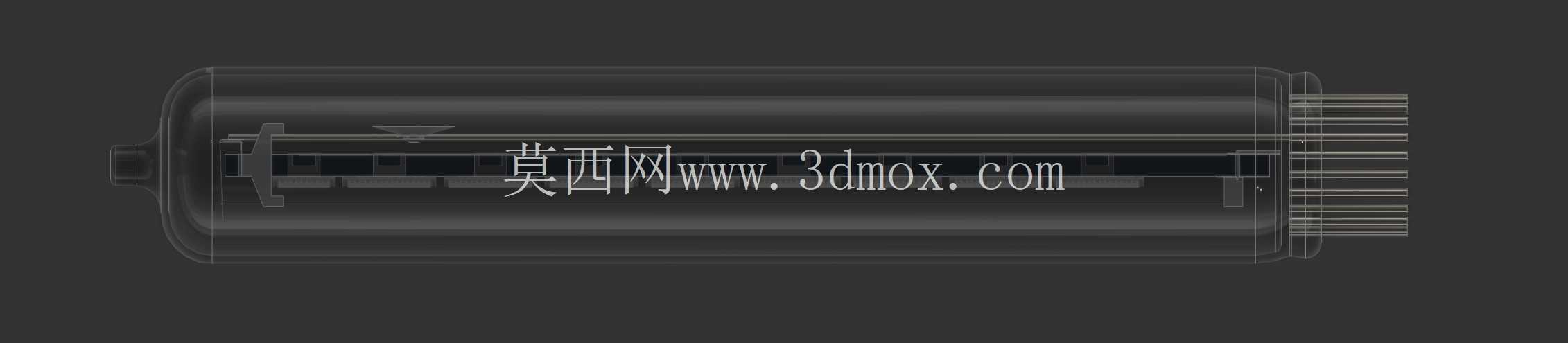

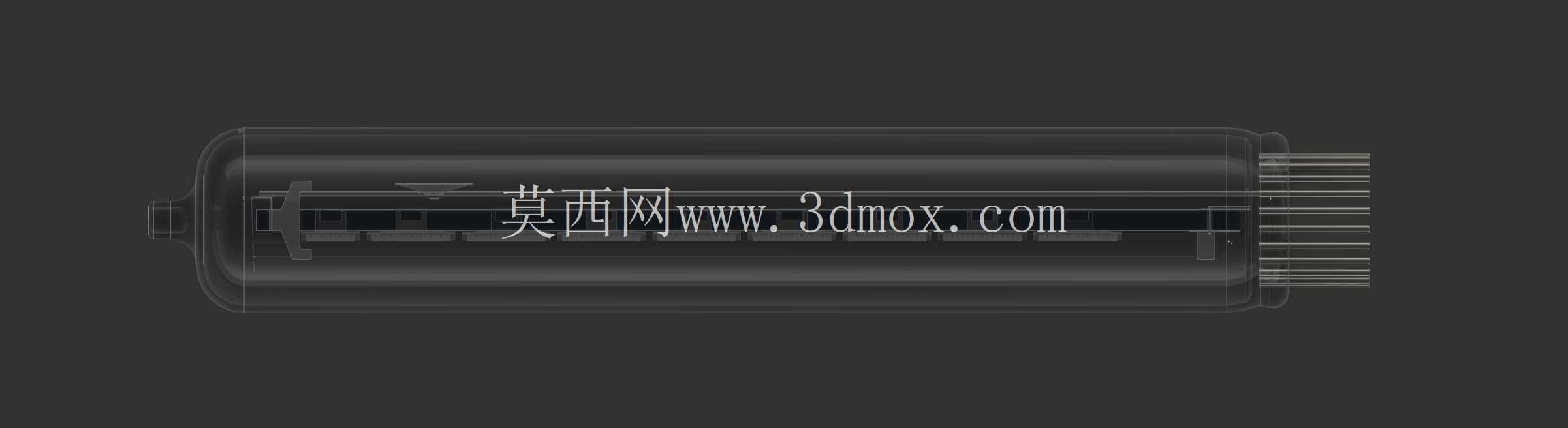

　　从建模思路看，数码字符段采用独立实体表达，段码之间保留真实的间隙与台阶，发光面与遮光边框的层次区分明确；端部的引脚簇按实际插接方向成排布置，针脚间距、伸出长度与根部封接区域均做了几何还原，方便后续在PCB装配环境中直接对位。玻璃外壳的圆弧过渡、端部收口以及内部支撑筋片都按实物测量关系搭建，圆柱轴线与字符显示面保持平行，整管重心沿中轴分布，安装时不会对单侧固定座产生偏载。

　　在设备用途层面，这类多位数VFD管常承担数值累加、参数实时显示与状态反馈功能，相比普通LED数码管，它在宽温环境与强振动工况下显示稳定性更好，因此在老旧机床数显改造、工业计时计数模块以及定制化仪表开发中仍被选用。结构设计时需要重点考虑显示窗开孔长度与管体有效发光区的匹配，窗口边缘应覆盖非发光的封接段，避免端部引脚区外露；同时玻璃外壳属于易碎件，整机内部要预留缓冲垫安装位，固定卡箍宜落在管体两端的非发光圆柱段，避开字符正上方，防止压应力直接作用于玻璃壁。

　　安装边界方面，细长管体对轴向空间占用较大，布局时需在引脚侧留出插接与走线弯折余量，尾部引线弯折半径不能过小，以免封接处产生微裂纹；管体径向则要与外壳内壁保持均匀间隙，兼顾散热与抗震。三维环境中将透明壳体、段码电极与金属引脚分层赋材后，可以直观检查显示窗反光、字符遮挡以及装配干涉问题，尤其在面板与主板距离紧凑的仪表壳体里，能够提前发现管体顶端与面壳筋位、引脚与周边电容电阻之间的冲突。整体结构还原兼顾外观展示与装配校核，既可用于显示器件选型比对，也能作为电子设备整机结构设计中的封装参考。
