斜置式Y型工业管路过滤器结构

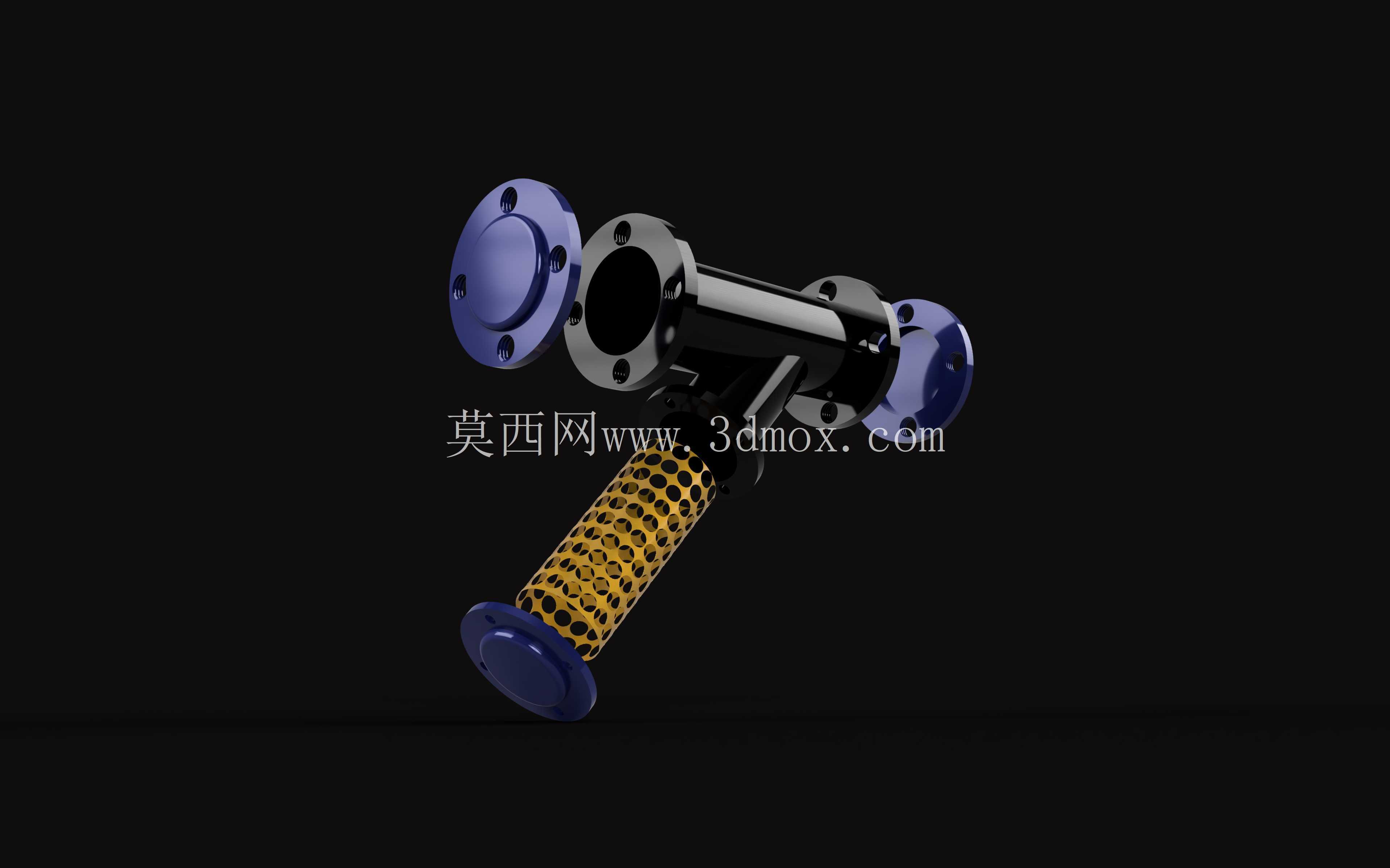

　　该过滤器属于管路系统中常见的在线式杂质拦截部件，整体采用Y型斜置布置，主体由直通式主管段、侧向倾斜的滤筒腔体、两端连接法兰以及内部可拆滤网组成。主管路沿水平方向贯通，介质从一侧法兰进入后，在交汇腔处分流，较大颗粒和悬浮杂质随流体进入向下倾斜的滤篮腔，被滤网截留后沉积在腔体底部，清洁流体穿过滤网后回到主管路并从另一侧法兰流出。这种斜置结构相比直通篮式过滤器占用的竖直空间更小，检修时只需拆下斜腔端部封盖即可抽出滤网，不必拆卸主管路两端法兰，适合安装在泵入口、控制阀前、换热设备入口以及循环水管路上。

　　从现场布置角度看，该类过滤器通常设置在对杂质敏感的设备前端，例如水泵吸入侧可拦截焊渣、氧化皮和杂物，避免叶轮卡滞或密封面划伤；减压阀、调节阀前设置过滤器，可防止颗粒卡在阀座密封面上造成关闭不严；暖通空调循环水、冷却水和公用工程水管中，也常用这类部件收集系统冲洗阶段残留的杂质。模型中两端法兰采用标准法兰连接形式，法兰盘上布置螺栓孔，安装时需保证进出口方向与壳体流向一致，斜腔应朝向便于操作和排污的一侧。若布置在水平管段，滤筒一般向下倾斜；若空间受限，也可根据管路姿态调整，但应保证滤网能够正常抽出，端盖前方预留足够的拆装距离。

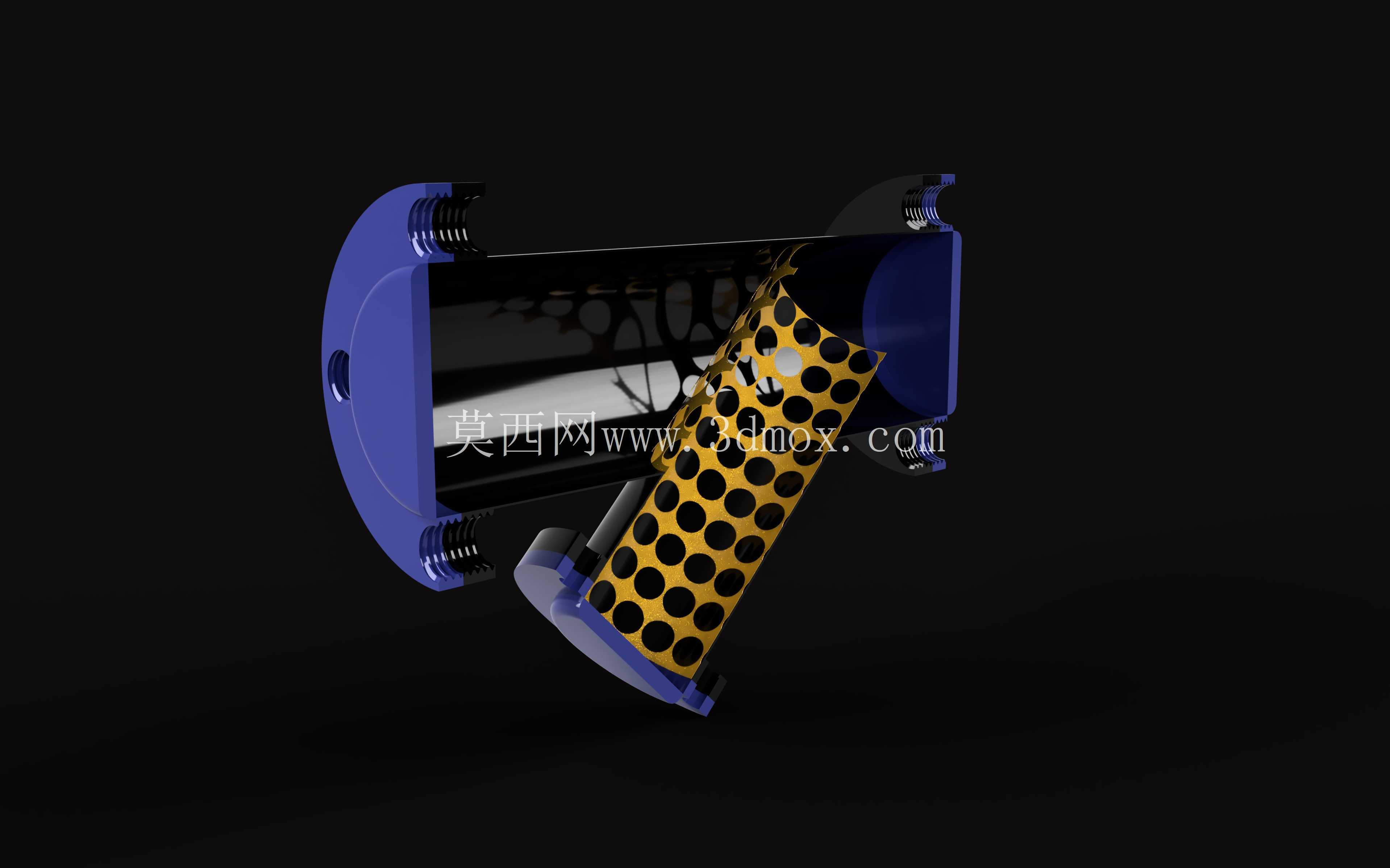

　　结构设计上，主管交汇区需要兼顾流通面积与强度，腔体过渡处不宜出现急剧突变，否则会造成局部涡流和压损升高。滤网是核心功能件，图中滤筒表面呈现密集孔状结构，实际工程中可根据介质清洁度选择冲孔网、编织网或复合滤网。孔眼过大时拦截能力不足，过小则容易在短时间内堵塞，因此选型时要结合颗粒尺寸、允许压差和清洗周期确定。滤筒与壳体之间需要设置可靠定位面，避免运行中受流体冲击产生偏摆；端盖与腔体连接处通常配置垫片，并通过螺栓压紧，保证承压状态下不发生外漏。

　　外形边界方面，三维结构中最突出的尺寸是主管两端法兰的中心距、法兰外径及螺栓孔分布圆，这些尺寸决定管路开孔和配对法兰位置；斜向滤筒从主管下方伸出，其长度和端盖直径决定下部维护空间。进行设备布置时，不能只按主管外径占位，还应把斜腔投影范围、端盖拆卸行程和螺栓操作空间一并纳入校核。若过滤器靠近墙面、管架或其他设备，滤筒端部容易成为干涉点；当安装在泵入口附近时，还应尽量减少弯头和异径管造成的偏流，让介质较均匀地进入滤网。

　　从建模逻辑看，该作品适合拆分为主管壳体、法兰、斜向滤筒体、端盖、紧固件和滤网几个子装配。主管与斜腔相交区域是建模难点，需要保证内壁相贯线连续、壁厚均匀，并在交汇处保留合理圆角，以降低应力集中。法兰密封面、螺栓孔和端盖压紧面属于装配关键特征，建模时应保持同轴度和孔位一致性。滤网可采用多孔圆柱加端部支撑圈的方式表达，既体现过滤功能，也便于后续生成工程图时标注滤筒规格。整体结构没有复杂运动机构，但对管路连接尺寸、流向、检修空间和承压边界的表达要求较高，是流体管辅系统中非常典型的实用部件。
