RISC-V架构CH582F低功耗蓝牙主控芯片

　　在穿戴式健康监测终端、室内蓝牙信标、无线传感采集节点这类对续航和板级空间极度敏感的嵌入式项目里，主控芯片的封装轮廓、引脚排布和外围匹配结构，往往是结构堆叠阶段最先要锁定的边界条件。CH582F作为集成BLE无线通讯的RISC-V内核微控制器，其QFN方形扁平无引脚封装的三维还原，能直接给PCB布局、壳体开孔、屏蔽罩适配提供精准的空间参照，避免后期结构干涉返工。

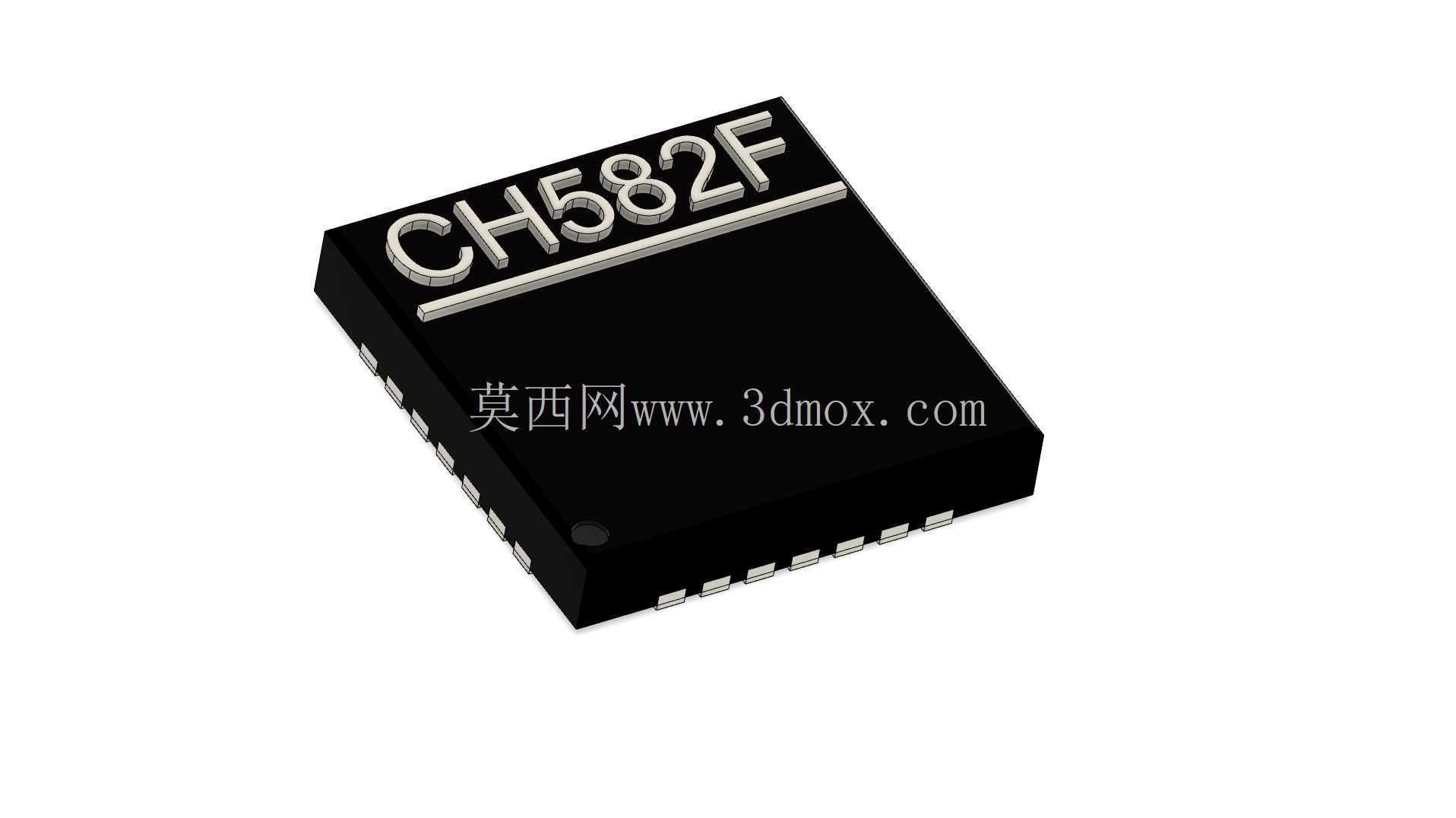

　　从实际硬件落地的角度看，这类QFN封装芯片的本体为黑色塑封方体，顶面丝印清晰标注型号CH582F，引脚沿封装四周边缘底部排布，没有向外伸出的鸥翼式引脚，整体贴装后占用板面高度极低。建模时首先要把控的是本体长宽与厚度的比例：QFN封装的侧边焊盘间距、引脚宽度、引脚外露长度都有严格的封装规范，三维模型中每一个底部金属焊盘的位置、尺寸都需要和 datasheet 推荐的PCB焊盘封装一一对应，结构工程师在做板卡堆叠时，可以直接把该模型导入装配环境，校验芯片顶面距离上壳内壁的安全间隙，确认周边电容、电阻、晶振等外围器件的摆放空间是否充足，同时也能模拟屏蔽罩罩设在芯片上方时的贴合高度，防止屏蔽罩侧壁压碰周边元件。

　　这款芯片本身的工程特性也决定了它的结构适配场景：内置RISC-V处理器内核，集成蓝牙通讯射频单元，主打低功耗运行，常被部署在电池长期供电的小型无线设备中。这类设备通常外壳尺寸紧凑，内部除了主控芯片，还要排布纽扣电池、传感器探头、天线净空区域，芯片的三维外形精度直接影响整板的布局合理性。比如在做无源蓝牙温湿度标签时，壳体内部剩余空间往往以毫米计，芯片塑封本体的棱角、厚度如果建模偏差，就可能出现壳体合模后顶压芯片顶面，或者底部焊盘和壳体定位柱发生干涉的问题。

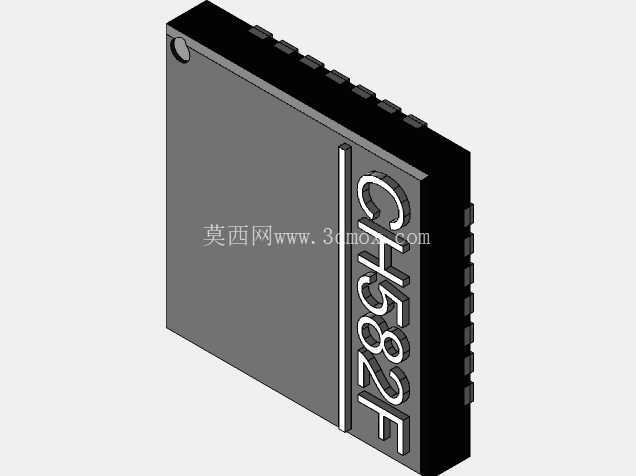

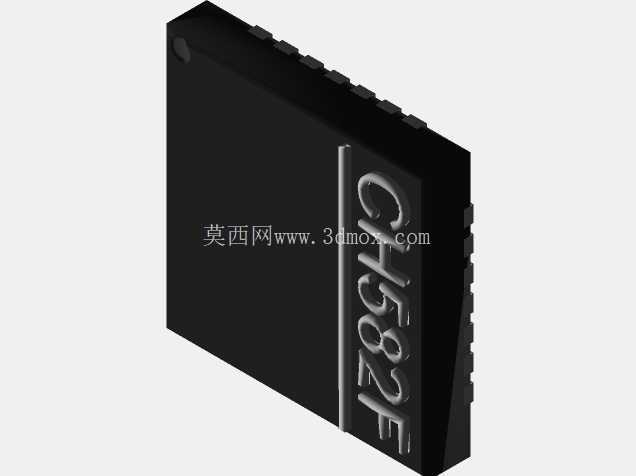

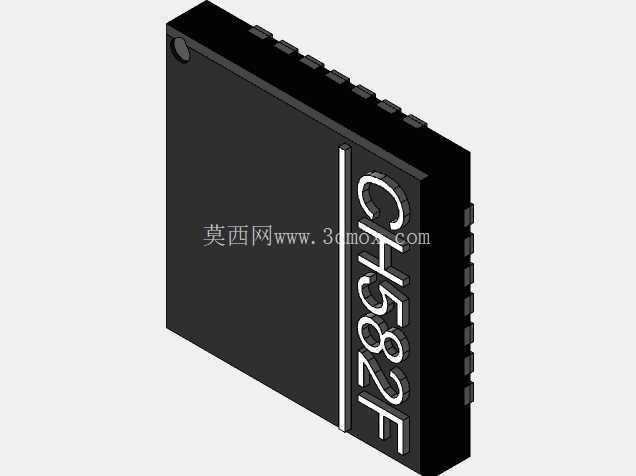

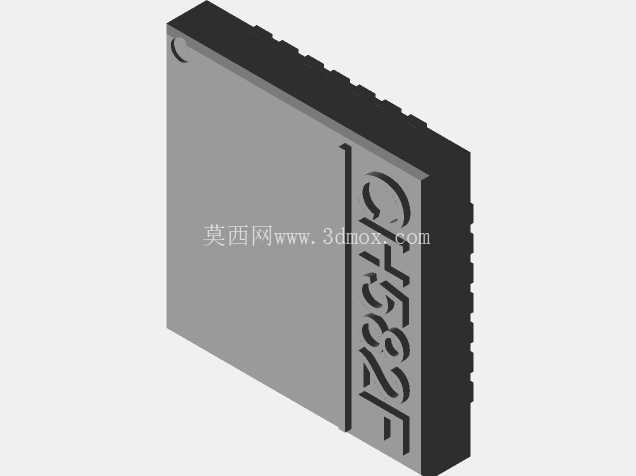

　　建模过程中，顶面丝印的字符做了贴合实物的凸起质感还原，封装一角的定位凹点也准确呈现，这个定位标记是SMT贴片时确认芯片摆放方向的关键结构，在三维装配里也能帮助工程师快速核对引脚1的方位，避免封装方向搞反导致的硬件设计错误。芯片侧边的焊盘均匀分布在四条底边，金属焊盘的厚度和塑封本体的高度差也做了区分，还原出QFN封装贴装在PCB表面之后的真实装配状态，既可以用于整机结构的干涉检查，也能作为教学演示里表面贴装元器件的展示样例。

　　在不同的应用场景里，这个芯片模型的使用侧重点也有区别。做工业无线传感节点时，工程师会把它放在灌胶壳体的内部空间中，模拟灌胶层覆盖芯片后的整体尺寸，确认灌胶厚度不会超出外壳腔体；做小型蓝牙外设产品时，会配合天线区域的净空要求，调整芯片在PCB上的摆放位置，让射频部分远离金属遮挡件，而精准的芯片三维轮廓能让结构和电子工程师在同一份装配模型里同步协同，不用等PCB打样回来才发现空间冲突。

　　另外，QFN封装底部通常带有裸露的散热焊盘，三维模型里也对应还原了中心散热区域的结构，这个焊盘在PCB上需要做对应的过孔和散热铺铜，结构建模时保留该特征，能帮助结构设计师确认芯片底部和PCB表面的贴合关系，在需要加装导热垫的场景里，也能准确核算导热垫的压缩厚度，保证散热路径的结构空间预留到位。整体模型完整还原了芯片从塑封本体、侧边引脚、定位标记到顶面丝印的全部外形特征，完全满足嵌入式硬件开发流程中板级结构校验、整机堆叠设计、贴片工艺演示的使用需求。
