快拆式聚氨酯腔体杠杆锁合连接构件

　　这套快拆连接结构的核心使用场景，集中在小批量试制工位的流体管路临时接驳、教学演示台架的模块化拼装、3D打印实训作品的无工具快装，以及低压气动回路里需要频繁拆装清理的腔体对接环节。日常产线调试时，工人不需要随身携带内六角、扳手这类紧固件工具，单靠手部动作就能在数十秒内完成两段腔体的锁合或者拆分，在需要频繁更换通路、清理内腔残留介质的实验台架上，能大幅减少拆装等待的辅助工时。

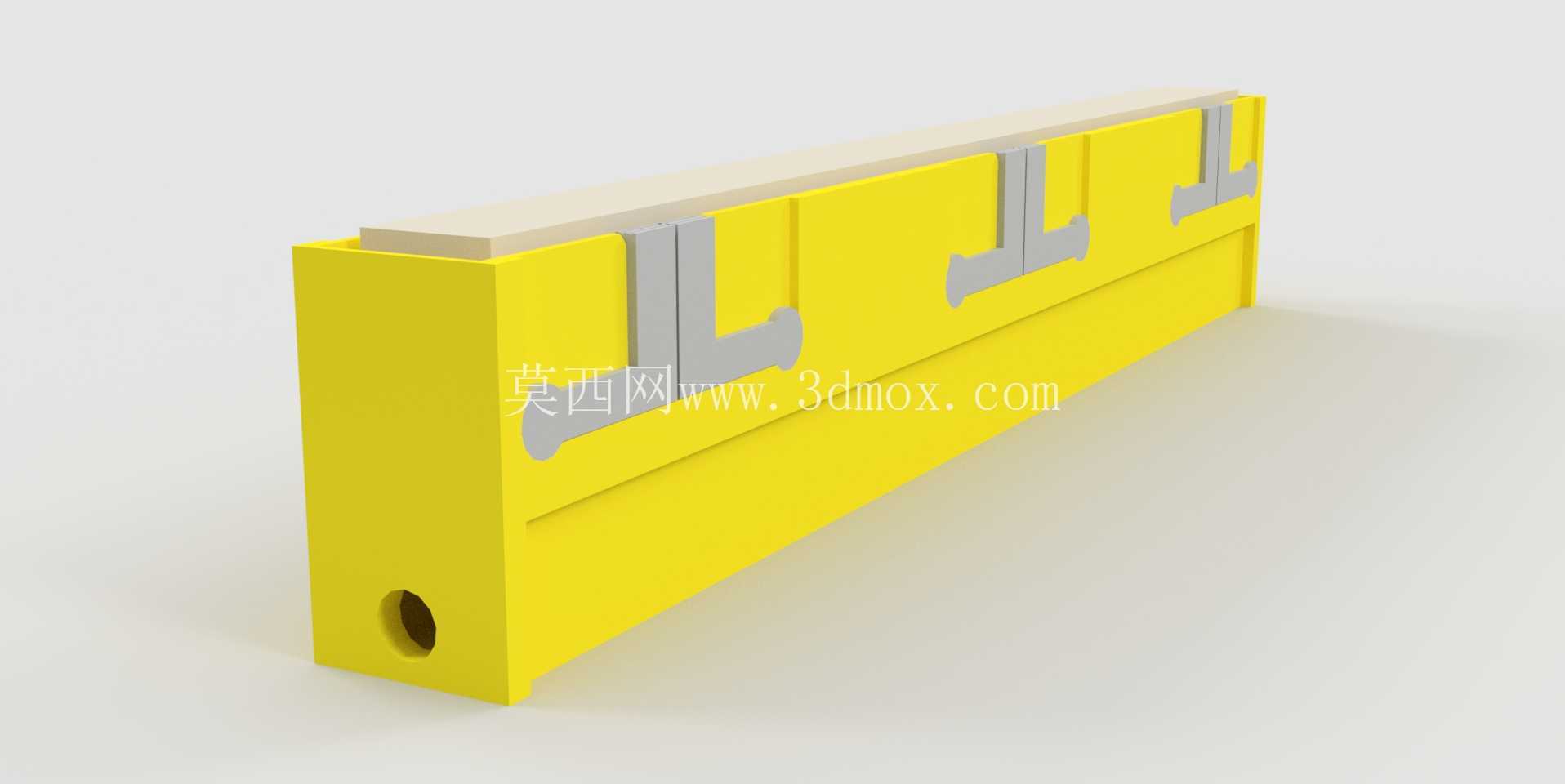

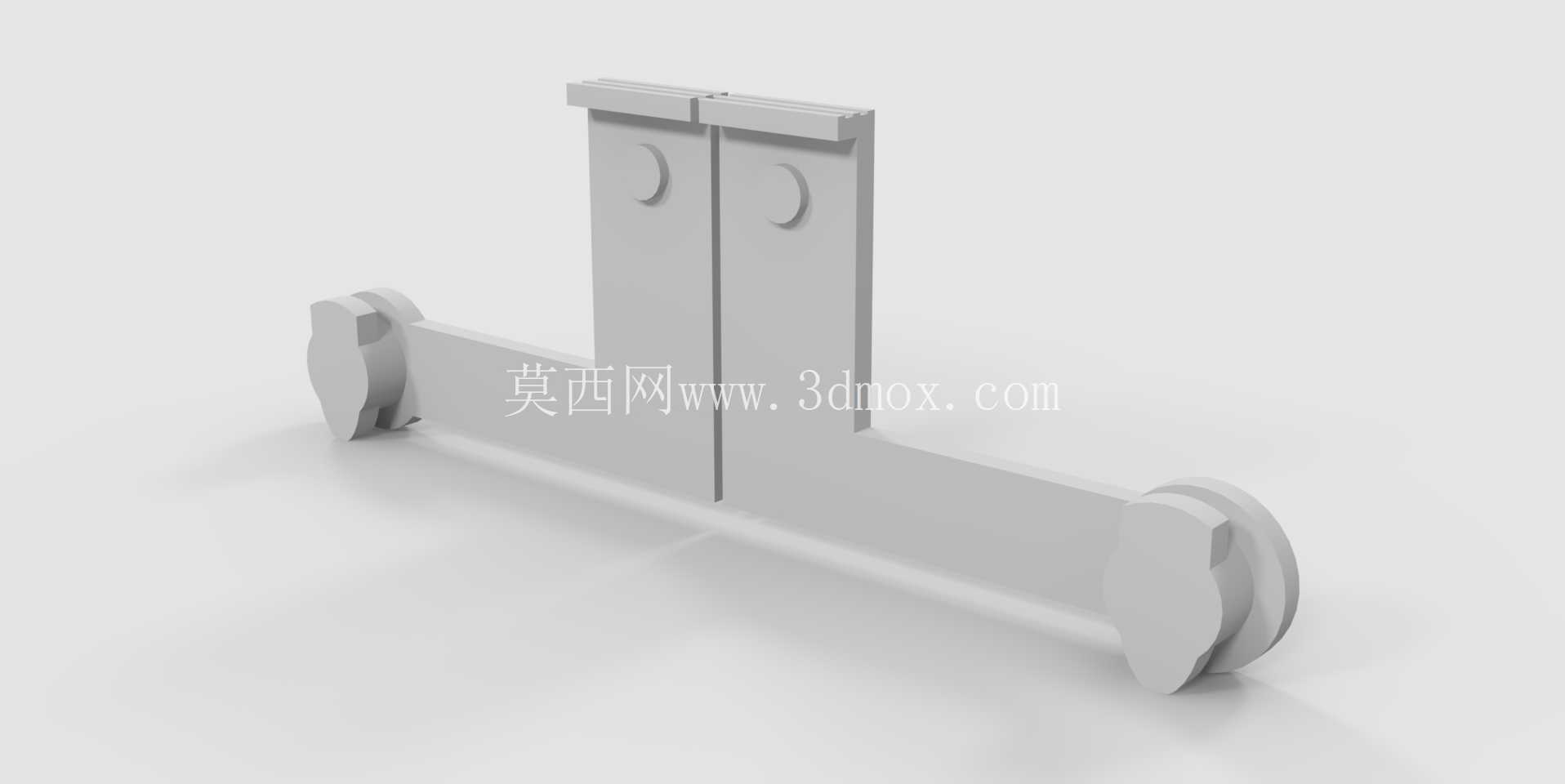

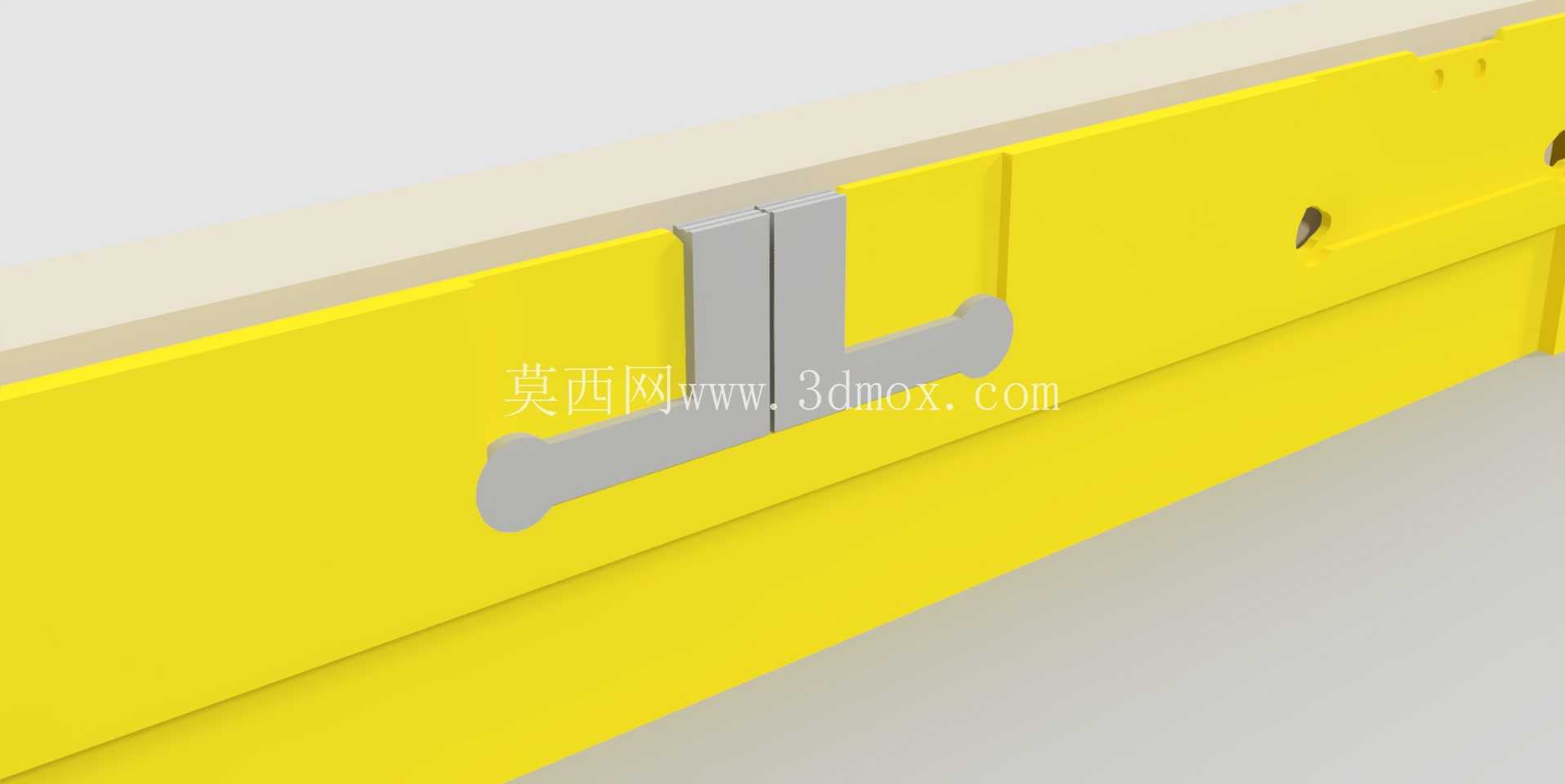

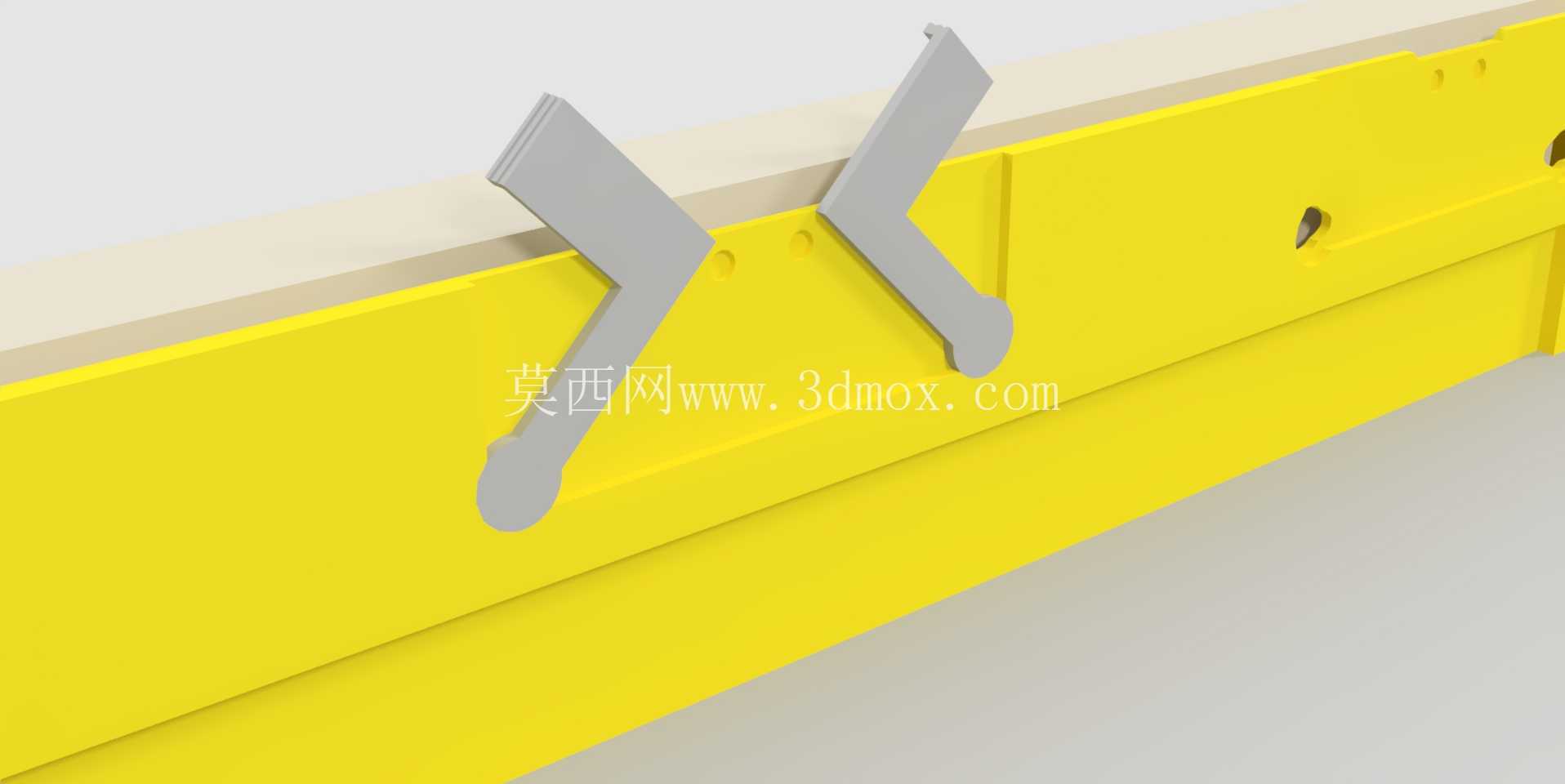

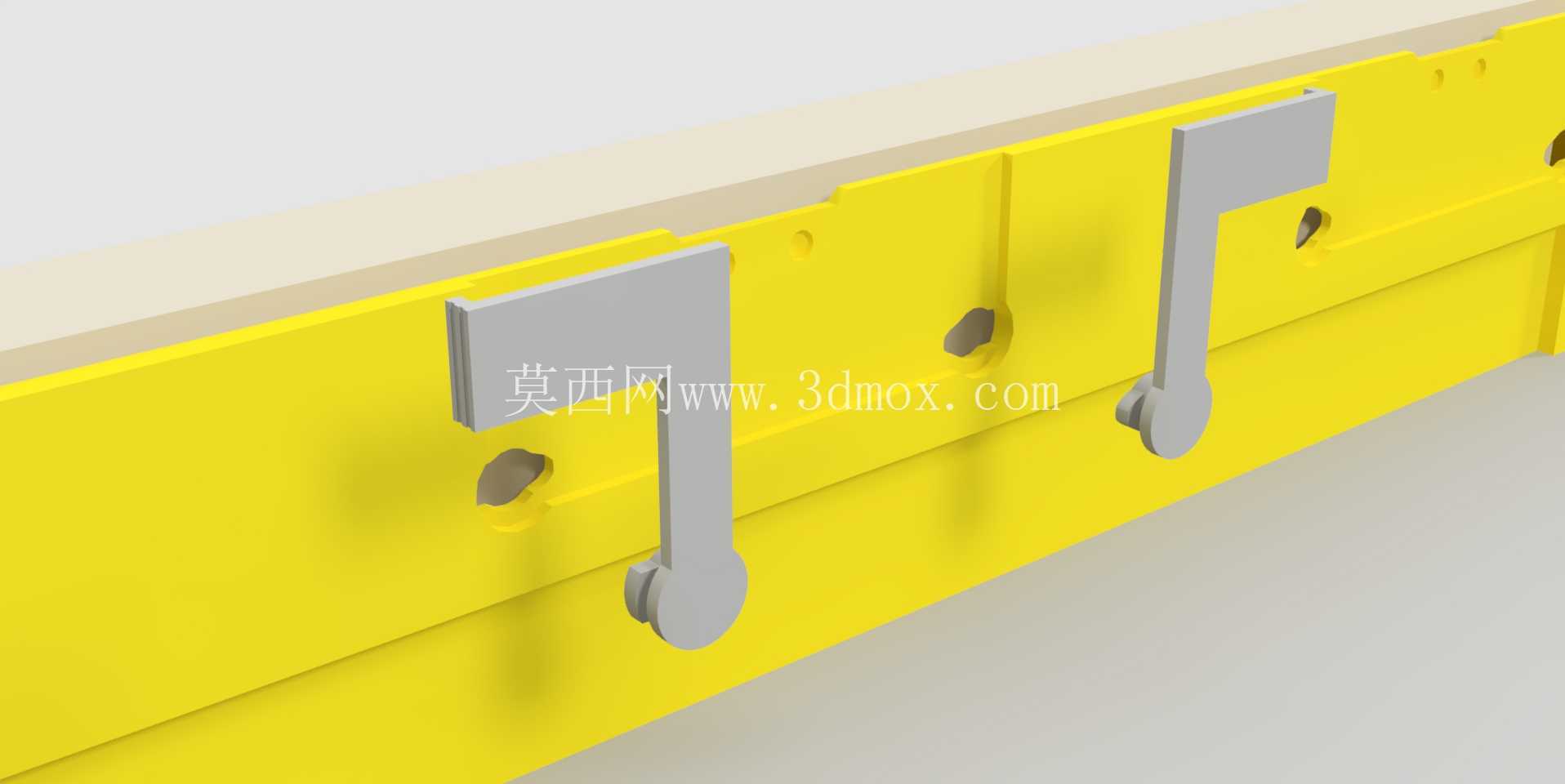

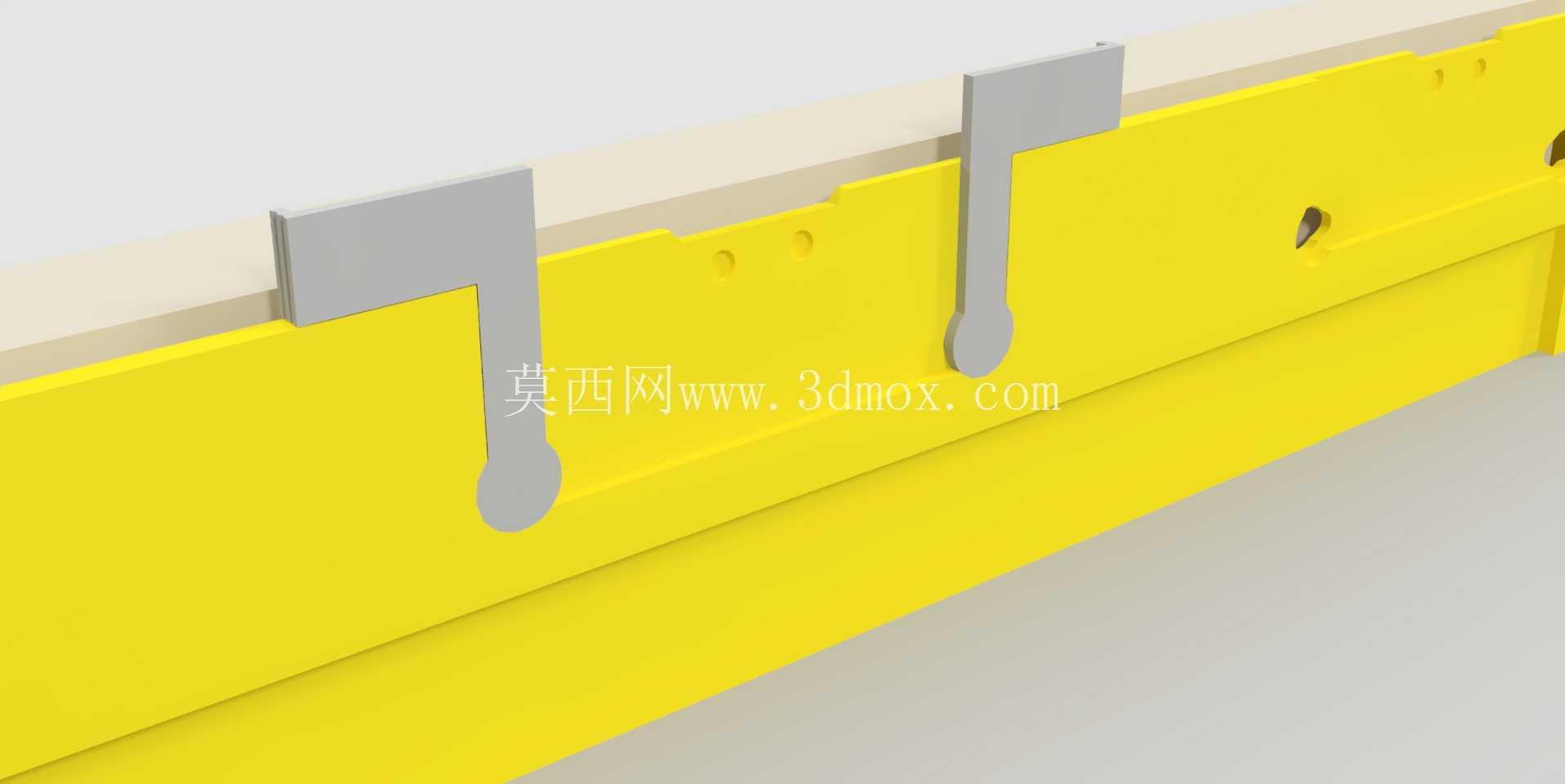

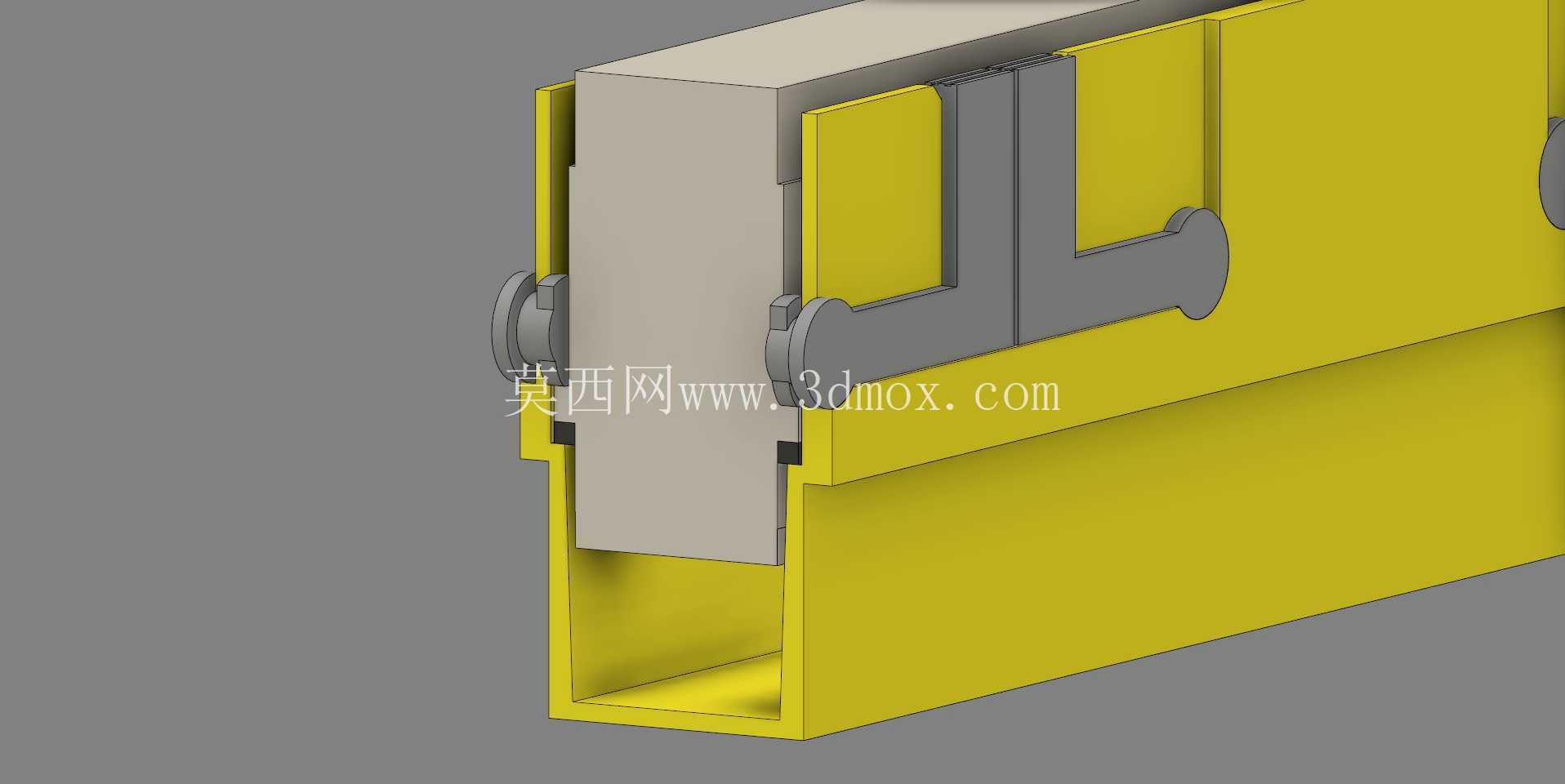

　　整个构件的功能逻辑完全围绕无金属快接设计展开，主体承载段为黄色聚氨酯材质的长条形砖块状腔体，腔体内部预制了四道平行的中空插接孔位，对接时先将配套的橡胶密封件连同相邻腔体的对接凸台一同推入中空腔孔内，密封件被孔壁和对接凸台双向挤压，形成贴合面的静密封，阻断低压流体从对接缝隙渗漏的路径。密封件就位后，再依次插入六组注塑成型的塑料控制杆，其中包含两款不同构型的控制杆，两款杆件分别对应不同的锁止行程：杆件插入初始位时，杆身的让位槽正对腔体内壁的锁止凸缘，此时凸缘可以顺畅穿过让位槽，待杆件向下旋转九十度后，杆身的实体段就会抵紧凸缘的限位面，把对接凸台牢牢压在密封件上，形成机械锁止；需要拆卸时，只需要沿锁止的反方向向上扳动控制杆顶端的杠杆段，再次旋转九十度，让位槽重新对准锁止凸缘，即可直接抽出控制杆，分离两段腔体。所有锁止动作都靠杆件和腔体的塑料卡扣配合完成，整套结构没有嵌入任何金属嵌件，不存在长期接触潮湿介质或者弱腐蚀性流体后生锈卡滞的问题，也不会在拆装过程中因为金属工具磕碰划伤腔体密封面。

　　从结构设计思路来看，这套方案没有采用常规快接接头常见的弹簧顶珠、旋转卡箍或者螺纹锁紧结构，而是把杠杆增力和旋转卡位的原理整合到注塑杆件上：控制杆顶端延伸出的杠杆段特意做了加长处理，手动旋转时力臂长度足够，不需要很大的握持力就能带动杆身转过锁止角度，即便手部沾有少量水渍或者润滑介质，也能顺畅施力。腔体端部预制的同轴圆孔为流体通路口，通路走向和长条形腔体的长度方向垂直，对接完成后介质可以沿横向贯穿整个连接组件，多组相同的连接构件可以沿长度方向并排拼接，通过共用控制杆的方式扩展成多通路并行的集成阀岛底座，适配多回路实验台的排布需求。外形上整个组件为规整的长条直角块体，所有外棱边都做了小圆弧倒角，没有突出的外露紧固件，安装时只需要在安装基板上预留出和腔体底面轮廓匹配的平直定位面，不需要额外加工螺丝过孔或者卡扣槽，腔体底面为全平面，可以直接通过背胶或者轻型压条固定在亚克力实训板、铝型材台架的平板面上，安装边界的容错率很高，相邻两组组件并排布置时，只需要留出控制杆旋转所需的侧向操作空间，控制杆顶端的杠杆旋转扫掠范围不超出腔体侧面轮廓十毫米，台架布局时不需要预留过大的操作间隙。

　　密封设计上，橡胶密封件的截面压缩量控制在合理区间，既不会因为压缩量过大导致插接阻力过高，徒手难以推到位，也不会因为压缩量不足出现低压渗漏，适配常压到低压的气动、水路输送场景。所有塑料部件的壁厚都做了均匀化处理，聚氨酯腔体的壁厚兼顾了结构刚性和手动插接的弹性余量，注塑控制杆的受力段做了局部加厚，反复旋转锁止也不会出现杆身断裂或者卡位磨损的问题，整套结构的拆装循环寿命可以满足实训场景频繁操作的使用需求，拼接完成后整体没有松动旷量，对接位置的同轴度由腔体预制孔的加工精度直接保证，不需要额外调整对位。
