棘轮快扳手动扭力拆装工具结构

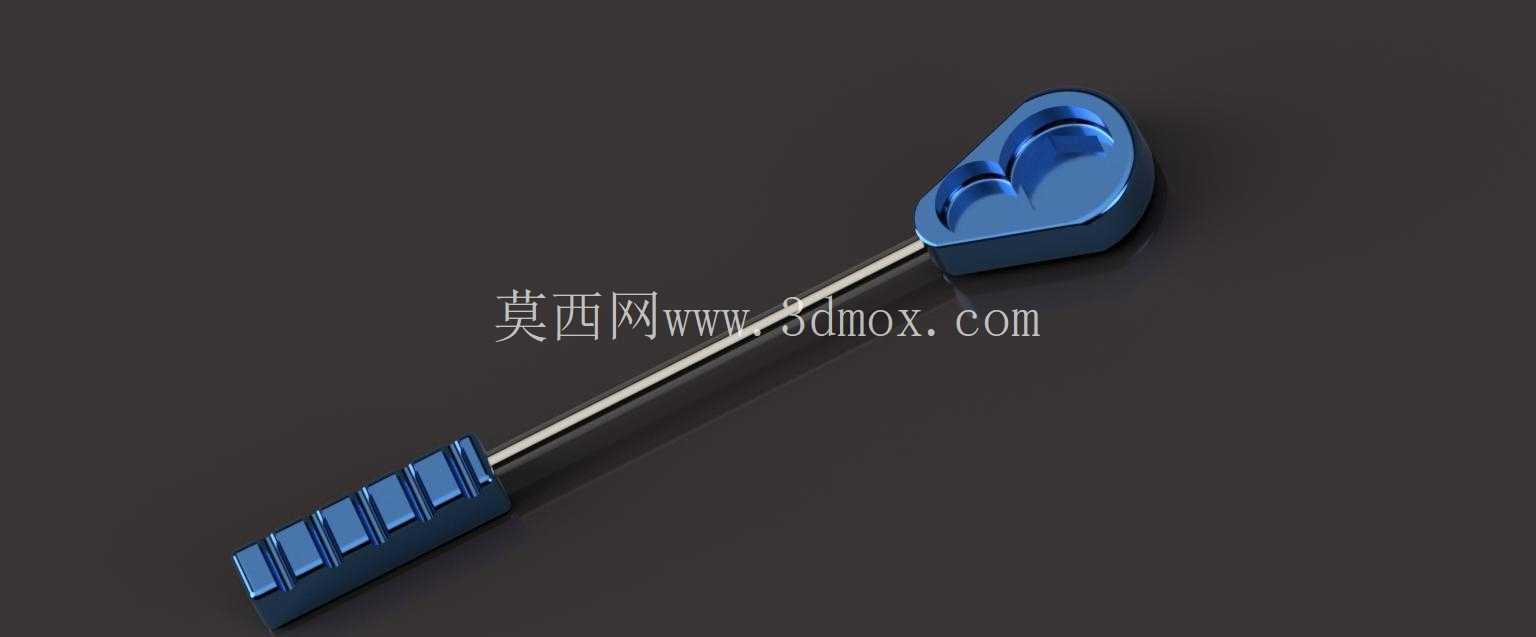

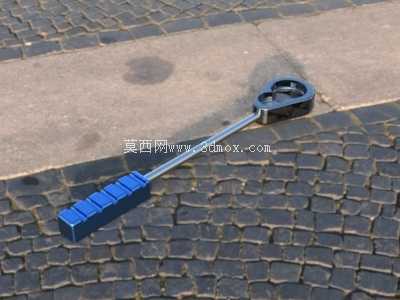

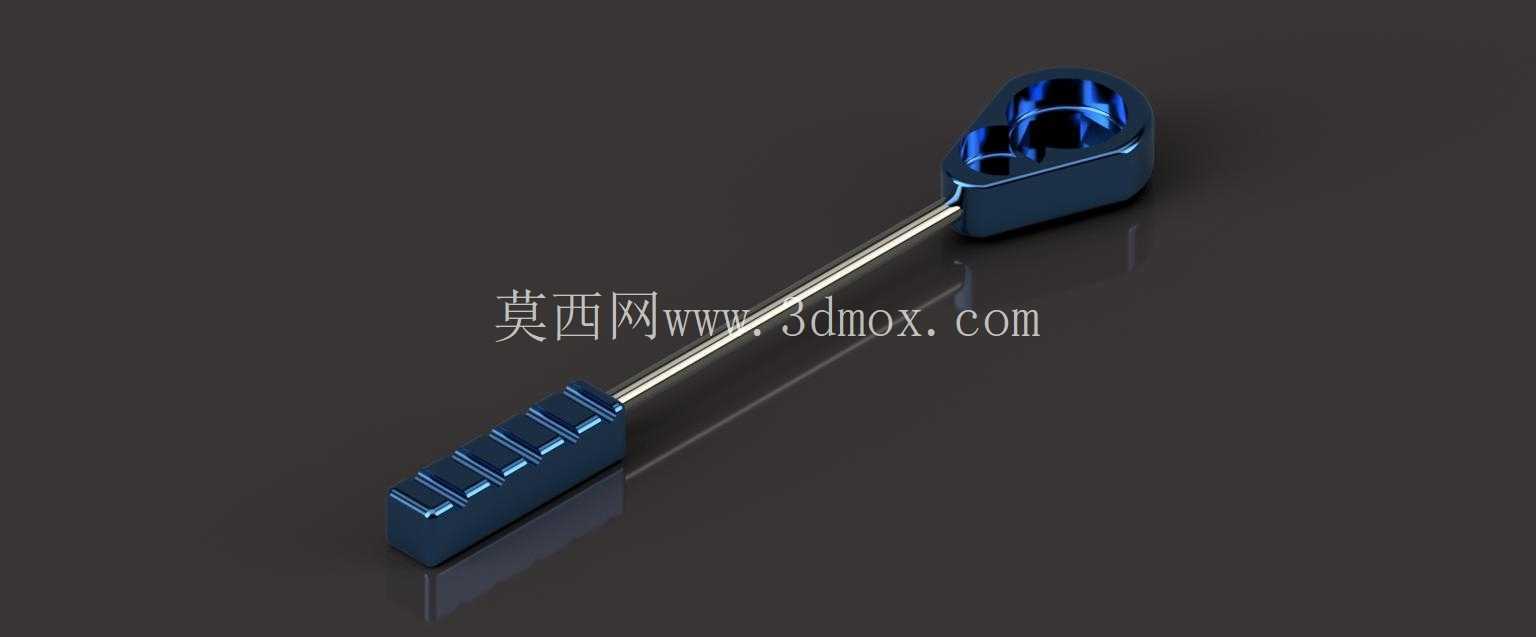

　　该结构呈现的是一种手动棘轮快扳类工具，主体由头部棘轮容纳座、细长传力杆以及尾端握持块组成，适用于设备检修、装配工位、管路维护和狭小空间紧固件操作。工具头部采用近似水滴形的封闭座体，内部预留棘轮机构安装腔，可容纳棘爪、弹簧、换向件和方榫连接部位；外侧轮廓做了加厚包边，能够在承受侧向扳动载荷时减少壳体开口变形。头部与长杆之间通过同轴连接段传递扭矩，杆身细长，有利于伸入被设备外壳、支架或管线遮挡的位置，使操作者在不完全正对紧固件的情况下完成旋紧或松开动作。

　　从实际使用角度看，这类工具的核心并不只在外观杆件，而在头部棘轮机构的单向锁止逻辑。正向扳动时，棘爪与棘轮齿啮合，将手柄摆角转化为紧固件旋转力矩；反向回摆时，棘爪越过齿面空转，操作者无需将扳手头从螺栓或螺母上取下，即可连续往复作业。对于频繁拆装螺栓的维修场景，这种结构能明显减少套入、对准和取下工具的次数。若在头部设置换向结构，还可通过小角度拨片切换锁止方向，分别满足右旋拧紧和左旋松开需求。

　　尾端握持块采用分段式凸起造型，表面形成多条横向阻滑棱。该设计考虑的是手动施力时的手指贴合与防滑问题：当手掌沿杆身轴向推动或横向压动时，握持块上的棱边可增加接触阻力，避免工具在油污、汗湿或轻量手套条件下滑脱。握持块宽度大于杆身，能够形成明确的施力端面，也便于在需要较大扭矩时用手掌推压。杆身与握持块之间保持直线传力路径，避免多余弯折造成应力集中；头部、杆身和尾座的比例关系偏向细长型，适合在深度较大的安装腔内作业。

　　外形边界上，头部为最宽区域，决定工具能否进入狭窄孔位或相邻零件间隙；杆身直径较小，是穿过遮挡区域的主要部分；尾端握持块宽度次之，用于承受手部载荷。建模时需要重点控制头部内腔与外部壁厚的关系，过薄的侧壁会在峰值扭矩下产生胀形，过厚则会增加头部进入狭小空间的难度。杆身与头部连接处应保留平滑过渡圆角，因为扳动过程中该区域同时承受扭转和弯曲复合载荷，尖角过渡容易成为疲劳起始位置。尾端握持块与杆身的接合面也应设置圆角或加强过渡，防止在大力推压时出现根部断裂。

　　装配关系方面，头部内腔需围绕棘轮旋转中心布置，棘轮轴线应与杆身长度方向形成合理偏置，使方榫输出端能够安装套筒或直接接合紧固件。棘爪安装位、弹簧容纳槽和换向件活动空间需要在头部壳体内部协同布置，避免各零件在运动过程中干涉。长杆并不承担复杂换向功能，主要作用是延长力臂并传递扭矩，因此其截面可保持简洁圆形或近似圆形，便于加工和保证同轴度。尾座则偏向人机交互结构，外形棱块不必参与精密传动，但需要保证与杆身连接牢固，并在受力方向上提供足够支撑面积。

　　在设备维护场景中，这类快扳常用于阀组、支架、护罩、机车零部件和小型机械总成的拆装。相比普通固定扳手，它对操作空间的要求更低，操作者只需获得较小往复摆角即可持续转动紧固件；相比长柄固定式扭力工具，它又更适合在遮挡较多的位置进行快速预紧和拆卸。结构设计时需要区分预紧工况与最终定扭工况：棘轮快扳适合提高拆装效率，而对扭矩精度要求严格的连接副，仍应在终紧阶段使用定扭工具复核。

　　三维建模过程中，应先确定头部棘轮输出轴线、杆身中心线和尾端握持面三个关键基准。头部外形可按照内腔零件包络向外偏移壁厚生成，再对入口、外缘和连接颈进行倒圆；杆身沿中心线拉伸，并在两端加入接合段；尾端握持块可通过分段实体叠加形成防滑棱，再与杆身做合并处理。运动检查时，应重点验证棘爪在齿谷与齿背上的摆角范围、换向件是否能稳定压住棘爪、头部外壳是否与套筒摆动轨迹发生干涉。对于外观渲染件，金属杆身可表现为细长光亮传力部件，头部和尾座采用深色表面以突出功能区域，但工程判断仍应回到内腔壁厚、齿部接触、杠杆长度和握持边界这些实际结构要素上。
