激光传感器配套L型可调安装固定支架

　　该支架为光电检测工位中激光位移传感器配套的安装承载件，整体采用折弯钣金结构，由竖直安装面与水平安装面构成90度L形支撑形态，主要用于工业自动化产线、检测工装、分拣设备、装配工位中BGS-DL系列激光传感器的位置固定与姿态调整。现场使用时，支架既可以通过水平底板固定在设备台板、型材框架或工装基座上，也可根据布局方向将竖直面作为主固定面，使传感器检测头朝向被测工件、输送面或定位基准。

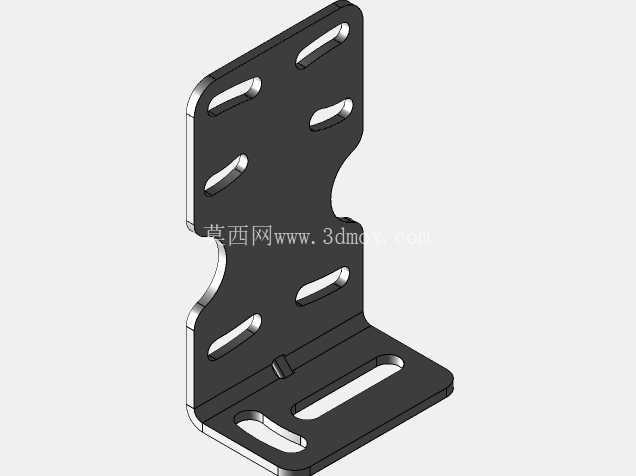

　　从结构功能上看，竖直立板承担传感器侧向安装与高度方向调节任务，板面上分布多组长圆腰孔，孔位沿不同方向布置，能够覆盖传感器在上下、左右及小范围斜向位置上的调整需求。水平底板同样开设长圆形调节槽，用于支架整体在基座上的前后滑移与锁紧。相比圆孔固定方式，腰孔结构在装配阶段允许操作人员先松锁紧固件，再推动传感器完成光轴对准、检测距离标定和盲区避让，确认检测稳定后再完全锁死，能够显著降低现场反复配钻、返修孔位的工作量。

　　支架中部设置异形让位轮廓，该区域并非单纯减重，而是为传感器尾部接线、插头插拔、调节旋钮或邻近零件预留操作空间。在紧凑工装内部，传感器后方常布置线槽、拖链、气缸或相邻检测元件，若立板采用完整矩形板面，容易与接插件产生干涉，也会使线束弯折半径不足。通过局部凹入与曲线让位，支架在保证折弯边刚度的前提下，为接线和维护留出手指操作空间，同时减少钣金材料占用。

　　折弯成型是该件的核心工艺思路。薄板经落料、冲孔后沿底线一次折弯，形成互相垂直的两个安装基准面。折弯边天然提高板材截面惯性矩，使较薄钢板在悬伸承载时仍具有足够抗挠能力，避免传感器因设备振动产生检测漂移。立板与底板之间的角度直接决定传感器安装基准，建模时需将折弯半径、板材厚度、孔边距及展开补偿关系统一处理，确保三维数模与钣金展开、折弯工序一致。

　　在安装边界方面，设计重点不在复杂外形，而在孔位包络与调节行程是否满足实际标定需要。竖直面多排腰孔可适配不同规格传感器的螺纹孔距，也支持传感器在立板上进行高度微调；底板腰孔则决定支架相对设备基准的位置范围。布置时应保证传感器镜头到被测物的有效检测距离落在推荐区间内，同时让支架底板边缘不越过输送带运行边界，立板不遮挡工件通过路径。对于存在振动的分拣线、包装线或往复移动机构，紧固件应配合弹垫、防松垫圈或螺纹胶使用，腰孔锁紧位置尽量靠近孔槽中部，以保留双向调整余量。

　　建模过程中，可先建立钣金基体草图，将外轮廓、腰孔、让位缺口一次性纳入板面特征，再按板材厚度执行折弯，保证两面垂直关系和折弯内R角符合加工习惯。孔位设计需关注边距强度，长槽端部保留圆弧过渡，避免热处理或折弯时应力集中。支架表面通常采用发黑、喷塑或镀锌处理，以适应车间环境中的油污、粉尘和轻微腐蚀。

　　该类支架虽然属于检测系统中的小型辅件，却直接影响传感器光轴稳定性与调试效率。合理的腰孔布局、折弯刚度、接线让位和安装边界控制，能够让传感器在连续检测、定位、计数、有无判断等工况下保持稳定，也便于设备后期换型时快速调整检测位置。
