萨博沃顿72150无刷电机控制器结构

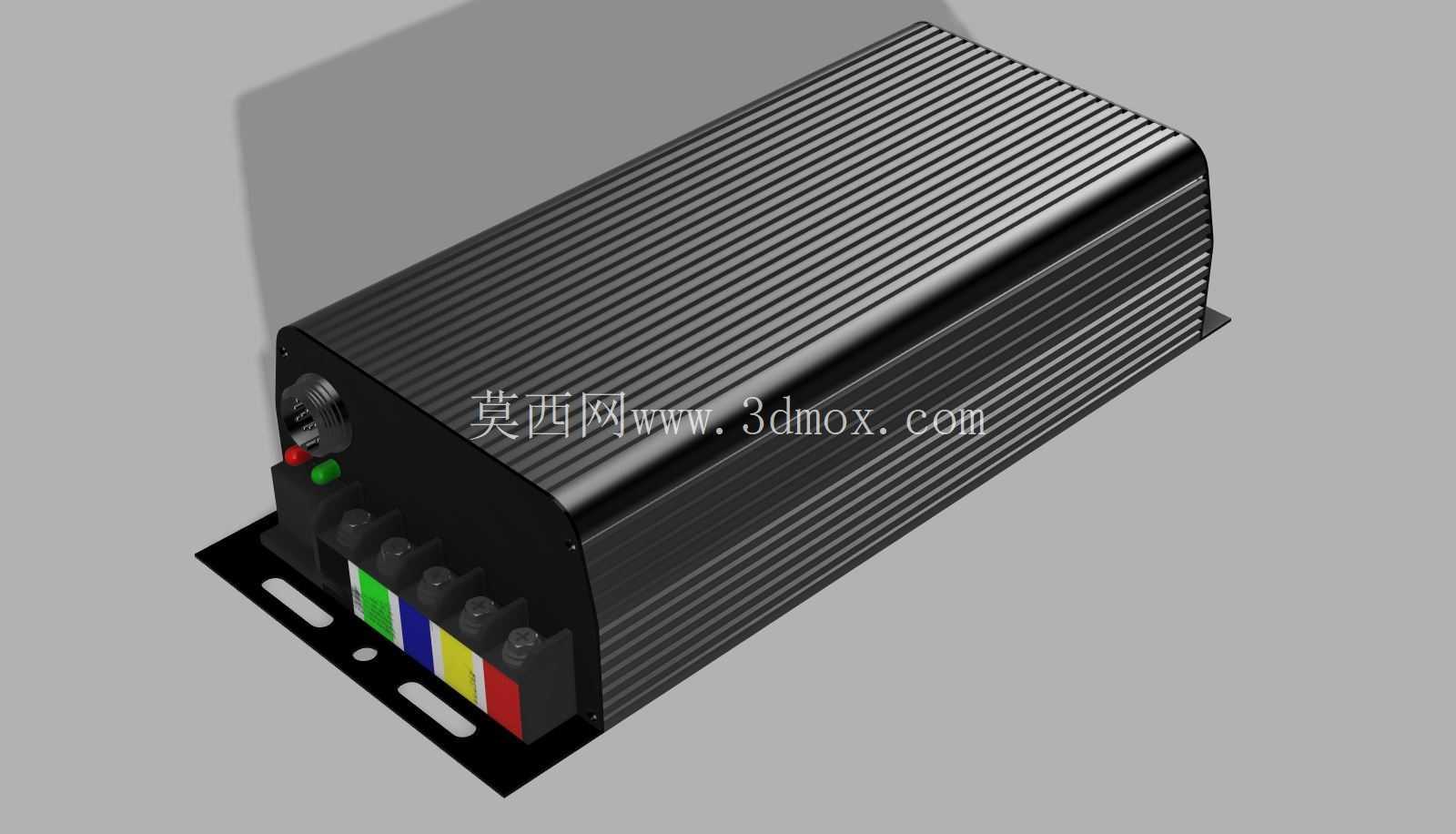

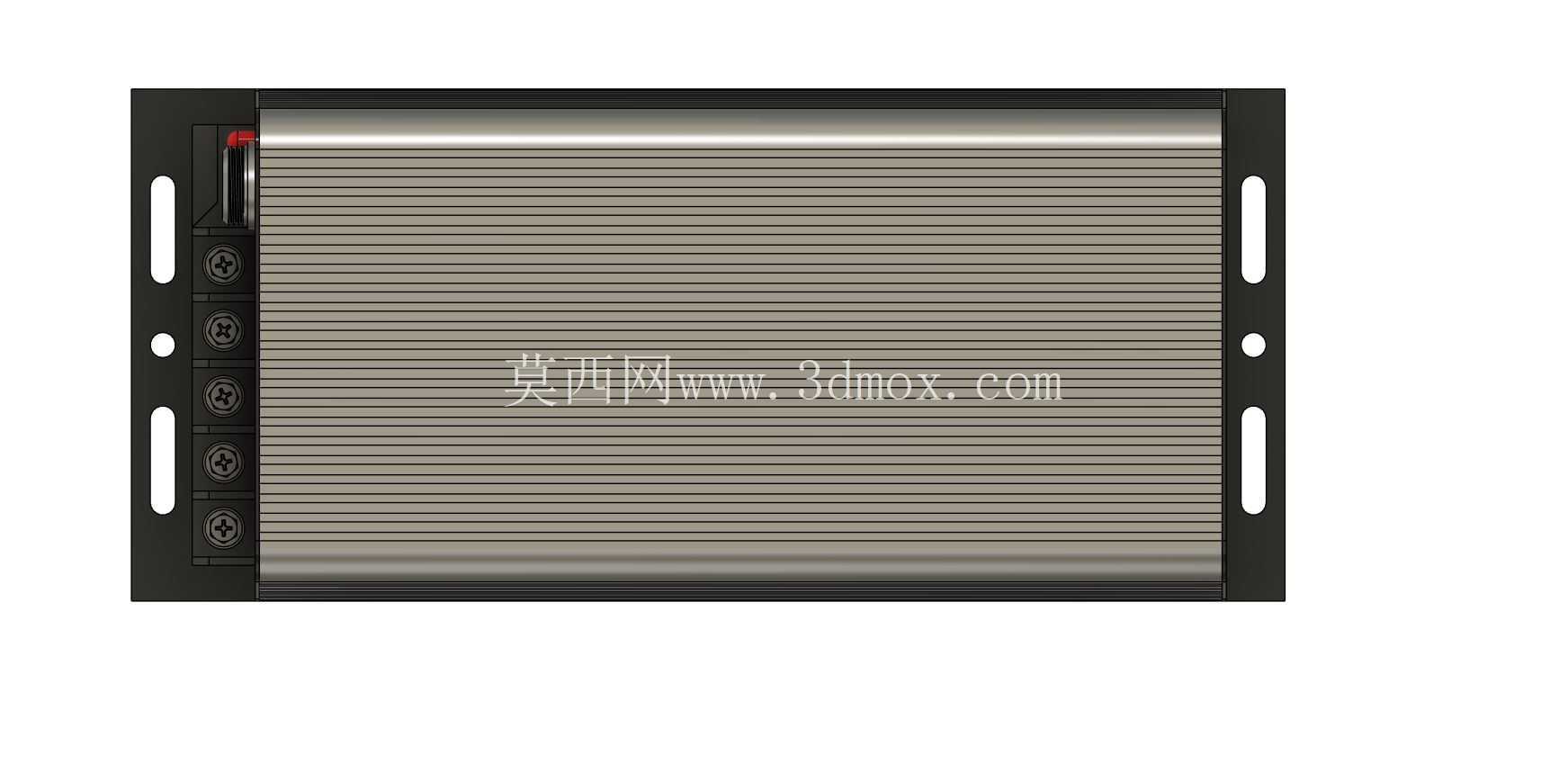

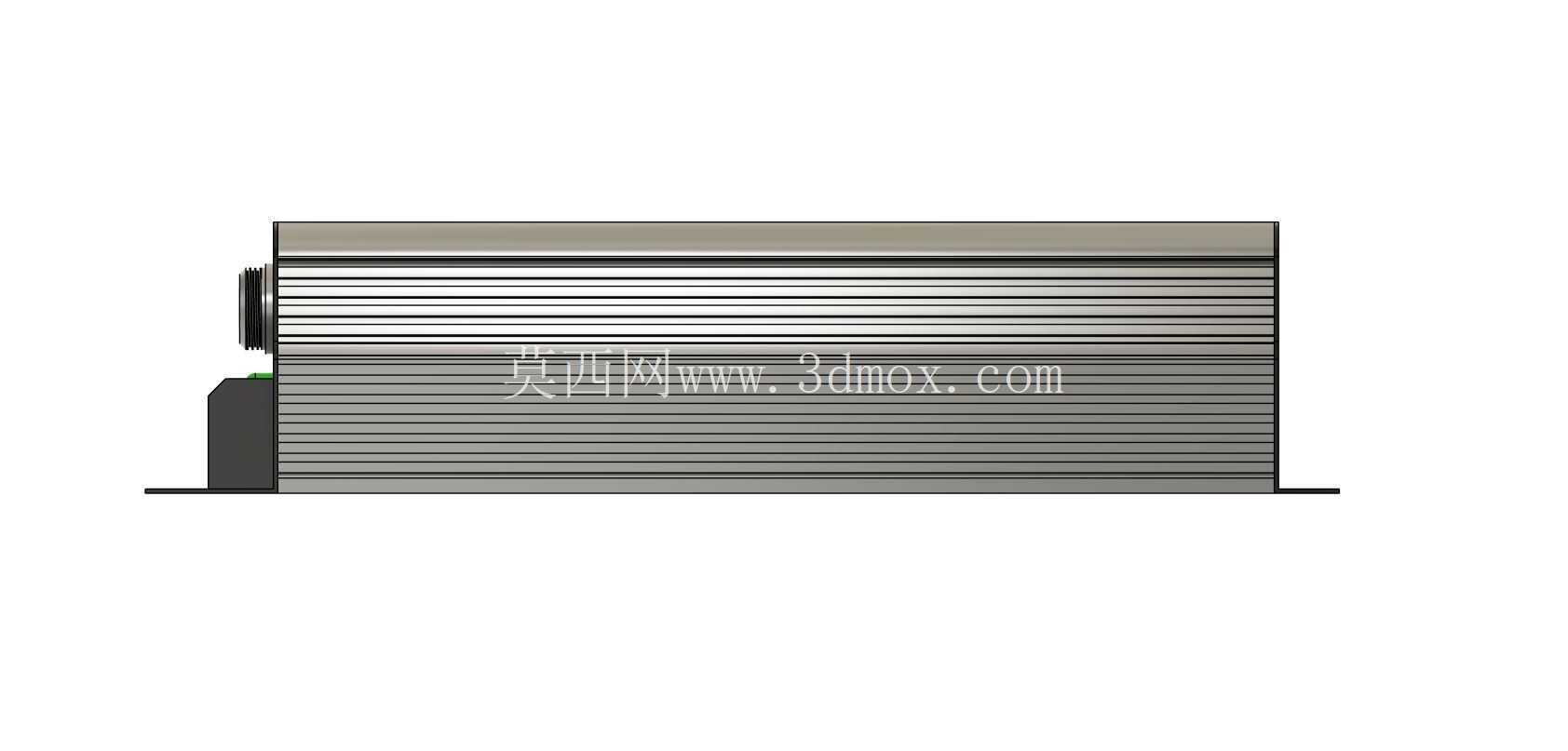

　　这套三维结构围绕电动两轮车、轻型电动车辆以及小功率电驱改装场景中的无刷直流电机控制单元展开，控制器本体采用长条形铝合金挤压壳体作为主体承载结构，壳体外表面连续布置纵向散热鳍片，鳍片沿壳体长度方向贯通，既利用挤压工艺一次成型降低加工成本，也在车辆行驶时形成沿长度方向的自然风道，减少风阻同时提升对流换热效率。壳体底部延伸出一体式安装折边，折边上开设长圆形安装孔，孔位方向预留装配公差，实车安装时可补偿车架焊接误差，安装面与车架管梁或钣金支架贴合后通过螺栓锁紧，折边与主壳体之间保留过渡圆角，避免车辆振动过程中在根部产生应力集中。

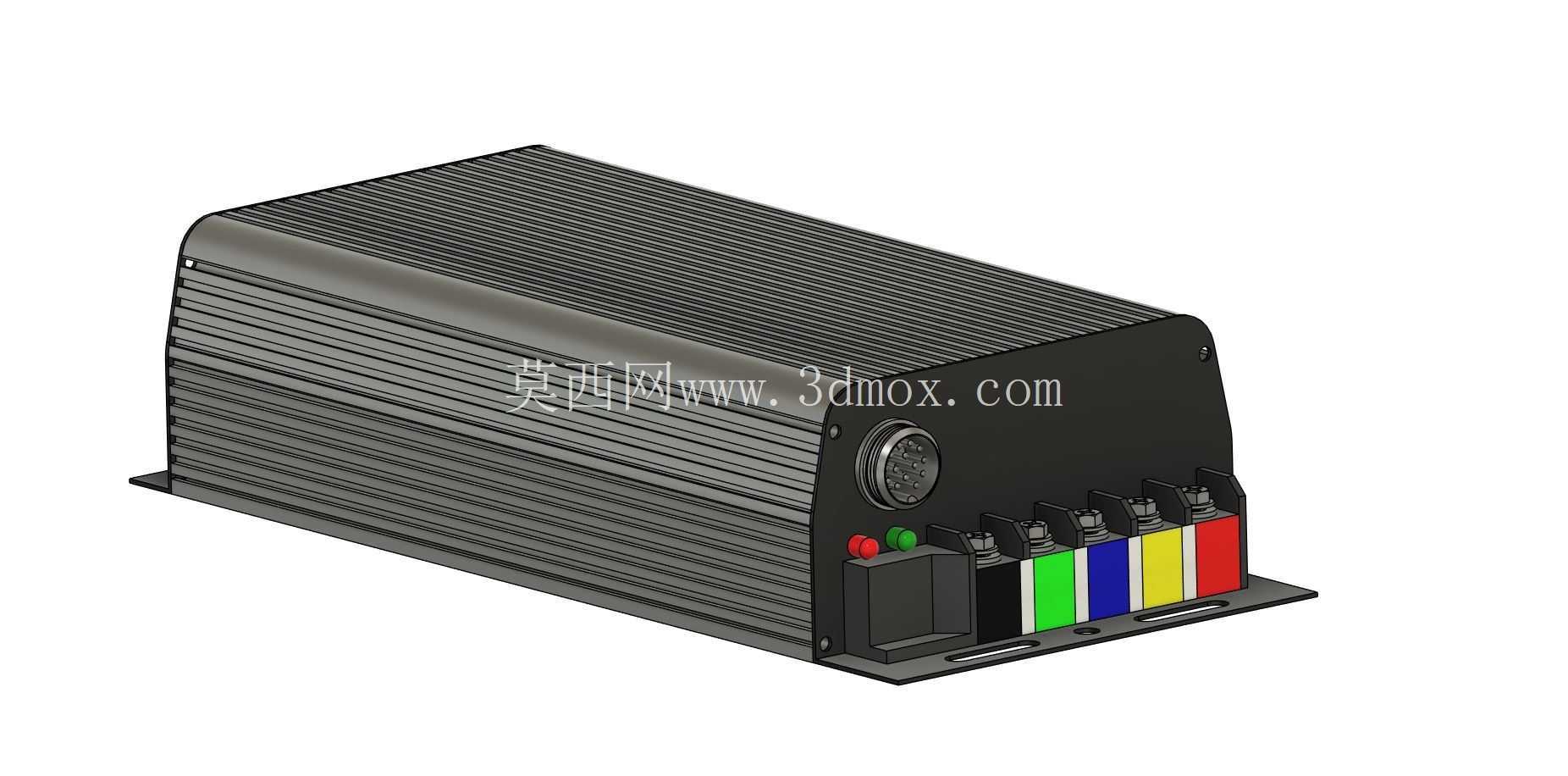

　　功率接线端集中布置在壳体一端，多相动力线采用不同颜色分区标识，黄绿红蓝等色标对应三相输出与电源正负极，接线柱外侧设置绝缘隔筋，相邻端子之间保留足够爬电距离，防止车辆涉水、积尘后出现相间拉弧；信号接口布置在动力端子旁侧，包含霍尔传感接口、通信接口与调试端口，接口朝向与动力线出线方向一致，便于整车线束沿车架同侧绑扎固定。端部面板上设置状态指示灯与开关元件，指示灯外露位置避开接线端子区域，调试维护时可直接观察运行状态，不用拆下线束或外壳。

　　建模过程中先依据功率器件的排布确定内部PCB长宽边界，再反推铝壳内腔尺寸：壳体侧壁厚度兼顾挤压成型可行性与屏蔽强度，内腔预留功率管贴合安装面，MOS管通过导热绝缘垫贴靠壳体内壁，将开关损耗产生的热量直接传导至外部鳍片；端盖与主壳体采用搭接止口结构，止口配合面控制装配间隙，既阻挡泥水飞溅进入内腔，也为端盖螺钉提供定位基准。散热鳍片的高度、间距结合控制器额定电流下的热耗散估算确定，鳍片过密会导致泥沙堵塞、过疏则散热面积不足，长条形外形也适配电动自行车车架下方、电池包旁侧等狭长安装空间。

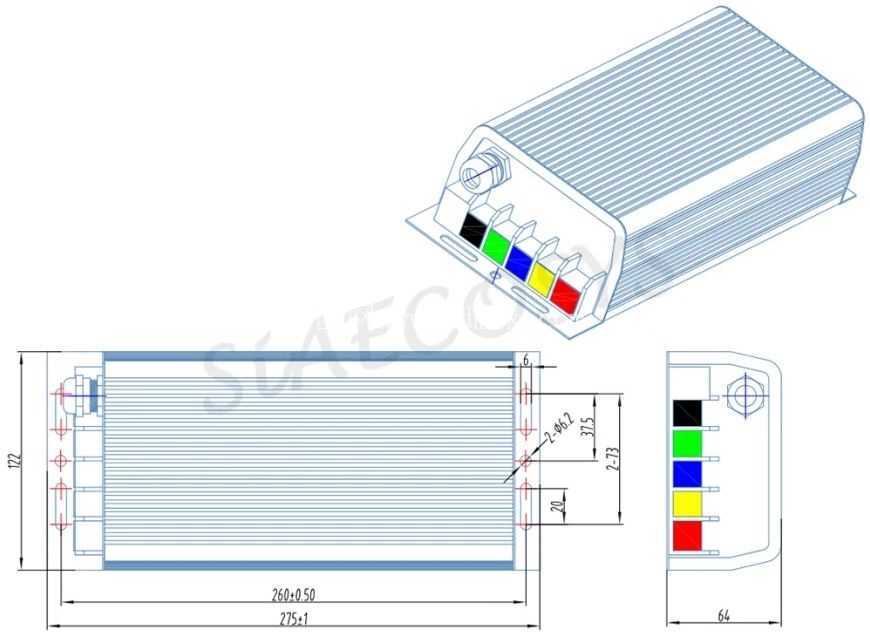

　　安装边界方面，底部安装孔的孔距、孔径按常用车架支架规格设定，壳体总高度控制在脚踏板或护板内部可容纳的范围内，端部接线区域预留线束弯曲半径，避免动力线在端子处形成硬弯折；壳体棱角做倒角处理，鳍片端部去除锐边，装配和维修时不会割伤线束护套。结构设计同时考虑量产工艺：铝挤压壳体长度可按不同功率等级裁切，端盖、安装支架作为通用件复用，内部功率板沿长度方向排布铜排与电容，铜排走向缩短大电流路径，降低寄生电感对功率回路的影响。

　　在整车应用里，这类控制器负责电池直流输入到三相无刷电机的逆变驱动，承担转速调节、扭矩输出、限流保护与制动能量回收等功能，外壳结构不仅是防护件，更是核心散热路径；三维建模时把接线端子插拔空间、螺钉工具操作空间、线束出线角度一并纳入检查，能够在样机加工前发现安装干涉，例如端盖螺钉是否被动力线遮挡、安装折边是否与车架平叉发生碰撞、散热鳍片朝向是否顺应行车气流。整体结构兼顾电驱性能、防护密封、振动耐受和批量制造，为电动车辆动力系统的布局匹配与改装选型提供直观的结构参照。
