办公用黄色工字图钉精细结构建模

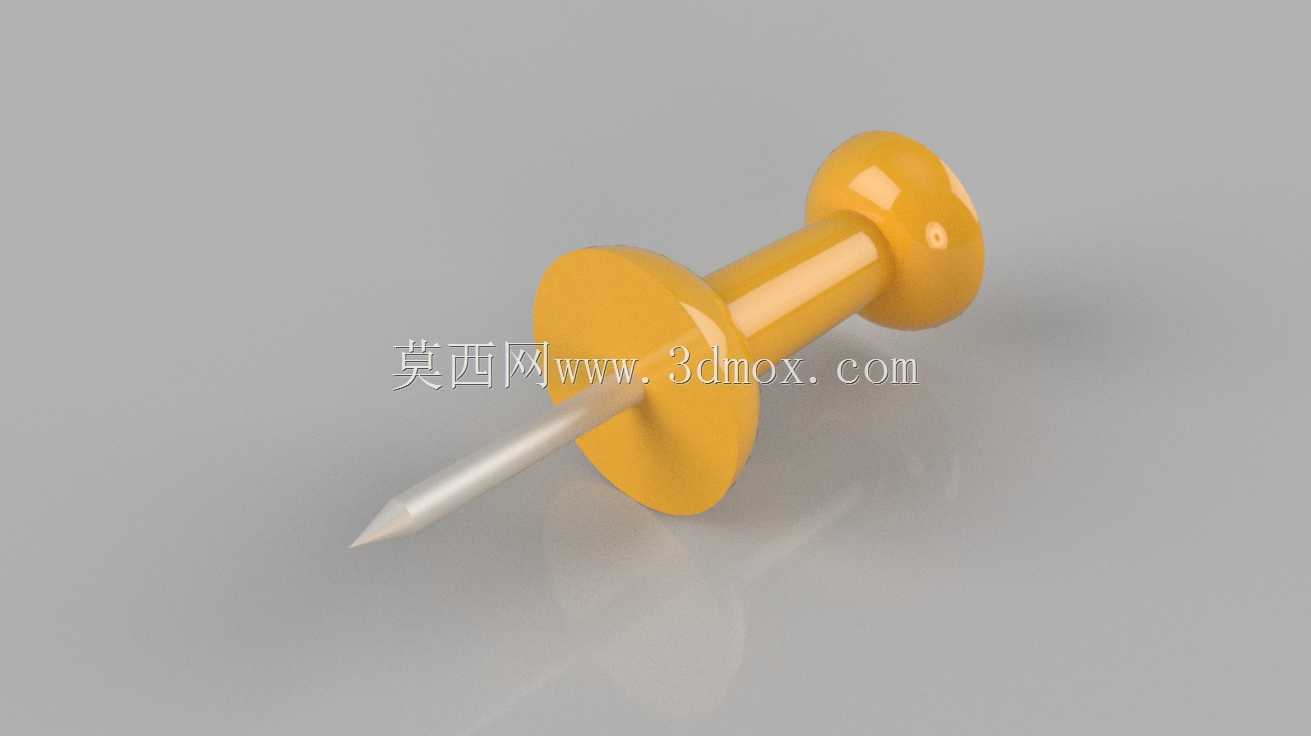

　　日常办公、文教装订场景里，工字图钉是用来把纸质通知、工艺图纸、工位标识卡临时固定在软木公告板、泡沫展示板或者木质工位看板上的小件耗材，别看零件尺寸很小，结构细节如果处理不到位，做出来的实物要么按压时塑料柄开裂，要么针体歪斜扎透纸张后固定力不足，甚至针尖外露过长容易划伤人。这套三维结构在搭建的时候，没有把它当成简单的拉伸回转体草草处理，而是顺着实际使用的受力路径拆分了三个功能区段：最上端是圆弧形的按压帽，曲面做了连续的大圆角过渡，没有尖锐棱边，操作人员用拇指往下施压的时候，接触面积足够分散按压力，长时间批量钉贴多张厚纸也不会在指腹压出明显压痕；中间的圆形挡片是整个零件的受力限位核心，它的直径远大于针杆，当针体完全扎入衬板之后，挡片底面会平贴在纸张表面，既可以把纸张边缘均匀压住，不会因为单点受力把纸面顶出破洞，也能限制钉体刺入深度，避免针身整个没入板体之后后续很难拔取。

　　金属针段和塑料握柄的同轴度是建模时重点管控的公差项，针体从塑料基座中心贯穿延伸，靠近挡片的针杆段保持等径直段，保证和塑料嵌件的包裹长度足够，注塑装配之后针体不会受侧向力就松脱晃动；末端针尖做了渐进收窄的锥面磨削，锥角角度经过适配，既保证刺入软质板材的时候阻力足够小，不需要用很大的力气就能按到位，也不会因为锥尖过脆，碰到板内隐藏的细金属钉就直接弯折。外形边界上，塑料握持段的总长度控制在单手握持舒适的区间，上端圆头的径向尺寸略小于中部挡片，拔取的时候手指可以捏住圆头和挡片之间的细颈位置，借力把整个图钉从板体里拽出来，不会因为表面过于光滑打滑。

　　针体露出塑料基座的长度经过匹配，刚好可以穿透叠放的数张A4纸之后刺入公告板足够深度，提供可靠的握持摩擦力，同时刺入后剩余的外露长度不会过长，避免钉体背后穿出板体划伤墙面或者过往人员。塑料件的壁厚在建模时做了均匀化处理，握柄内部包裹金属针的区域做了局部加厚，避免注塑成型之后这个位置出现缩凹，同时按压受力的时候不会从针体穿插的位置出现应力开裂。挡片和上下两段塑料柱的衔接位置全部做了圆角卸荷，没有直角应力集中点，哪怕使用者偶尔斜向按压，受力也能顺着圆弧曲面分散开，不会在挡片根部直接断裂。针体的金属段表面做了光滑圆柱面处理，刺入纸张的时候不会勾扯纸纤维，拔取之后纸面上留下的针孔细小规整，重复在同一区域钉取也不会让纸面出现大面积破损。

　　这类小件虽然不属于重型工业零部件，但在生产工位的目视化管理、车间公告栏张贴、办公室文档固定、教学展示板布置场景里消耗量很大，结构建模时把装配嵌合关系、人手操作的人机交互细节、刺入深度的边界尺寸都还原到位，后续开模注塑或者做3D打印样件验证的时候，就能直接核对各段配合是否合理，不用反复调整曲面和针长参数，也能避免出现针体偏心、塑料柄承压碎裂、固定后纸张容易松脱这类实际使用里的常见问题。
