参数化电吉他单线圈拾音器结构设计

　　电吉他单线圈拾音器是弦振动信号转换为电信号的核心部件，其结构精度直接影响磁路间隙、弦距匹配、安装高度调节范围与最终输出音色表现，本次参数化结构围绕经典Stratocaster琴身安装位展开全尺寸建模，覆盖骨架绕线基座、磁极柱、高度调节螺栓、缓冲弹簧、安装固定底板所有装配层级，可直接对接3D打印、激光切割与数控加工的自制生产场景。

　　从实际使用场景来看，这类单线圈拾音器主要适配标准ST型电吉他的琴颈、琴中、琴桥三个拾音器安装槽，不同安装位的磁极柱高度、输出绕组匝数需求存在细微差异，参数化建模逻辑将六根琴弦对应的磁极柱独立设置可调参数，可根据指板弧度、琴弦规格、演奏按弦力度调整每根磁柱的凸出高度，避免传统固定高度拾音器出现的高低弦输出音量不均衡问题。磁极柱采用导磁金属材质，沿琴弦排列方向等距分布，柱体下端嵌入黑色绕线骨架的定位孔内，骨架外侧缠绕漆包铜线形成感应线圈，弦振动切割磁柱形成的稳定磁场时，线圈内产生对应振动频率的微弱感应电流，后续传输至吉他电路完成音色放大与修饰。

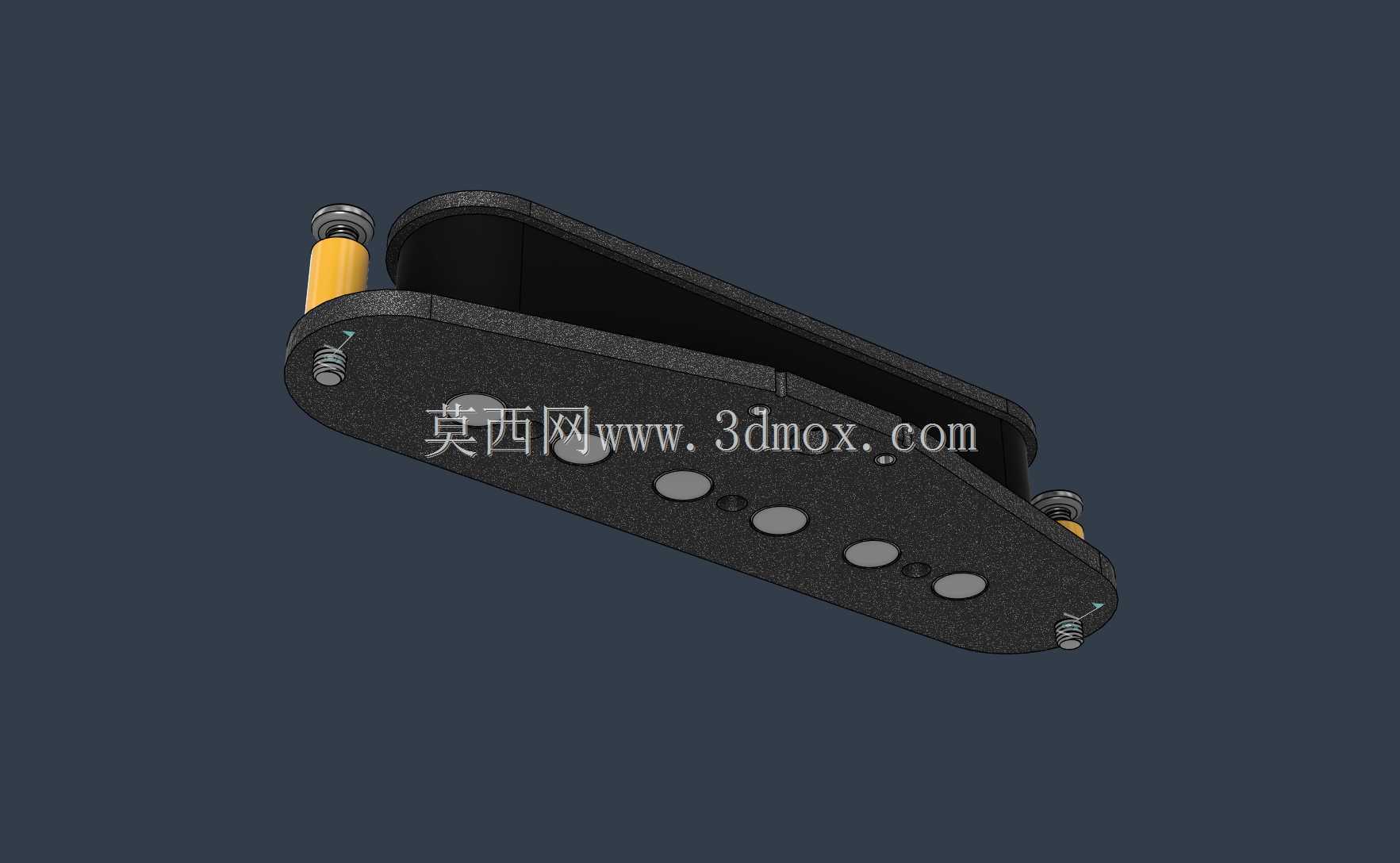

　　结构设计层面，底部安装底板采用轮廓随形的薄型板材，边缘完全贴合ST琴身拾音器槽的弧形边界，底板两端预留高度调节组件的安装孔位：调节螺栓从琴身正面穿入，螺栓杆部套设黄色缓冲弹簧，弹簧上端抵接螺栓头部、下端压合拾音器主体骨架，旋转螺栓即可整体抬升或降低拾音器与琴弦之间的垂直间隙，工程师在装配调试时可通过两侧螺栓的不同旋入深度，调整拾音器相对指板的倾斜角度，匹配不同演奏者的拨弦力度与音色偏好——拾音器距离琴弦越近，输出信号增益越高、中频质感越突出，距离过远则会出现输出疲软、高频细节丢失的问题，弹簧的预紧力可以保证调节完成后位置不会因演奏震动、温湿度变化出现移位。

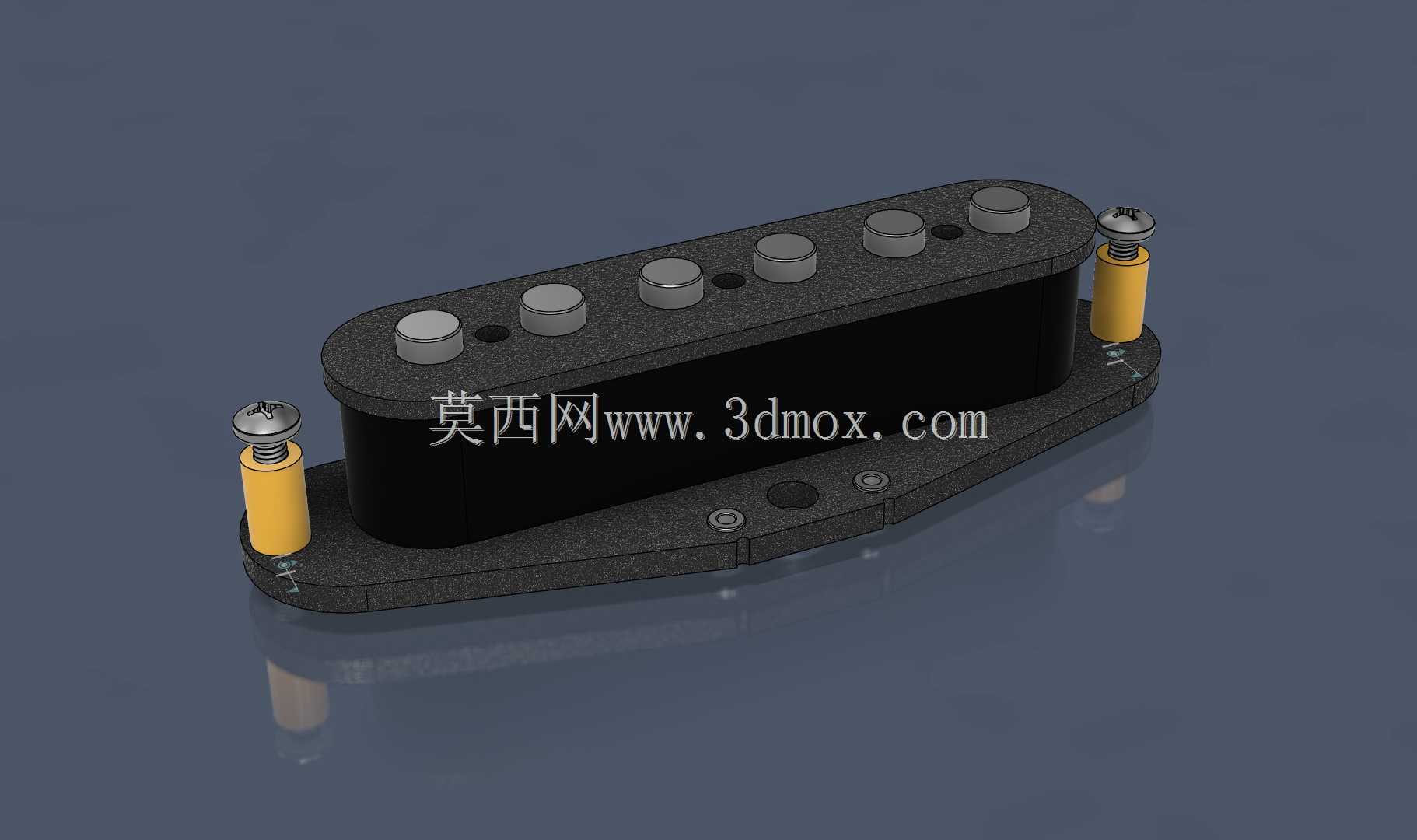

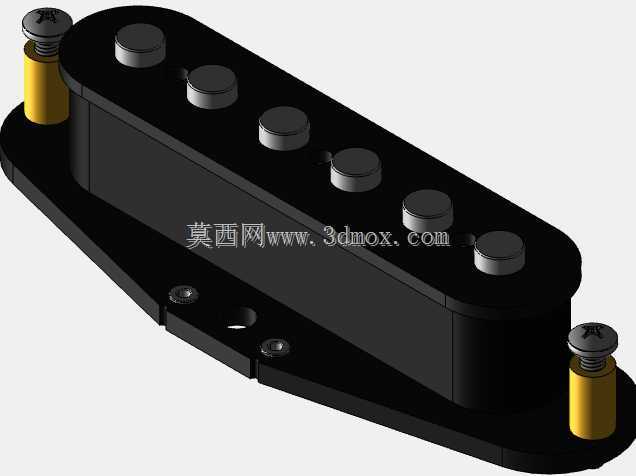

　　外形与安装边界方面，拾音器主体骨架为长条形圆角结构，整体长度适配标准ST琴身的拾音器开槽宽度，六颗磁极柱沿骨架顶面直线排布，柱体直径、相邻柱中心距完全对应电吉他六根琴弦的标准弦距，骨架顶面预留的六个沉孔可保证磁柱压装后无突出毛刺，绕线区域的骨架侧壁设置均匀的挡边，既可以约束漆包线的缠绕范围，避免线圈松散移位，也能为外层包裹的屏蔽胶带、装饰面盖提供平整的贴合基准。底部底板的轮廓边角做圆弧过渡，避免安装时刮伤琴身漆面，两端调节组件的伸出高度预留足够调节行程，既可以满足低把位轻柔演奏的低高度设置，也能适配高增益风格演奏所需的近弦安装位置。

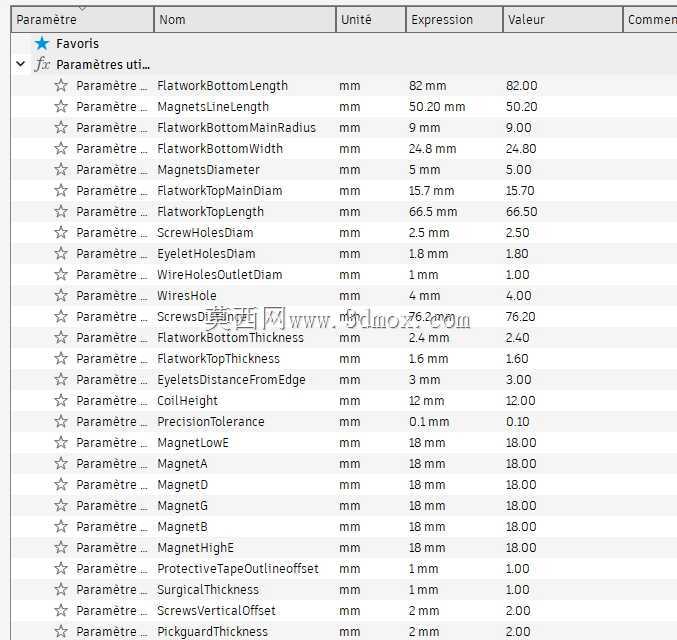

　　建模过程中所有配合尺寸均采用参数关联驱动：磁柱孔径、骨架壁厚、底板厚度、弹簧线径、螺栓规格全部设置为可编辑变量，修改琴弦间距参数时，六个磁柱的位置会自动同步更新，修改安装槽尺寸时，底板轮廓与固定孔位可同步适配不同品牌、不同年份的ST类电吉他安装位，无需重新逐块绘制零件。对于自制乐器改装、小批量定制拾音器的场景，该结构可直接导出加工轮廓用于底板激光切割，骨架与绝缘配件可通过光敏树脂3D打印完成试制，磁极柱、调节螺栓、弹簧均可选用标准五金件快速采购装配，大幅降低定制拾音器的开模成本与试制周期。结构中还预留了线圈引线的出线槽位，引线可沿骨架侧边隐蔽引出至琴身内部电路仓，避免线材外露干扰演奏、也减少了外部电磁信号对弱音频信号的干扰，整体装配逻辑完全遵循量产电吉他配件的装配工艺，所有零件无复杂倒扣结构，加工与后期维护拆装都十分便捷。
