车床卡盘夹持爪块结构设计

　　卡盘爪块属于车床回转夹具中的直接受力零件，安装在三爪或多爪自定心卡盘的滑座端部，随卡盘内部盘丝或驱动机构同步径向移动，完成对棒料、盘套类坯件以及异形工件的定心与夹紧。在普通卧式车床、数控车床、转塔车床以及部分磨削、检测工位上，这类爪块直接决定工件被夹持后的同轴度、重复定位稳定性和切削过程中的抗振能力。

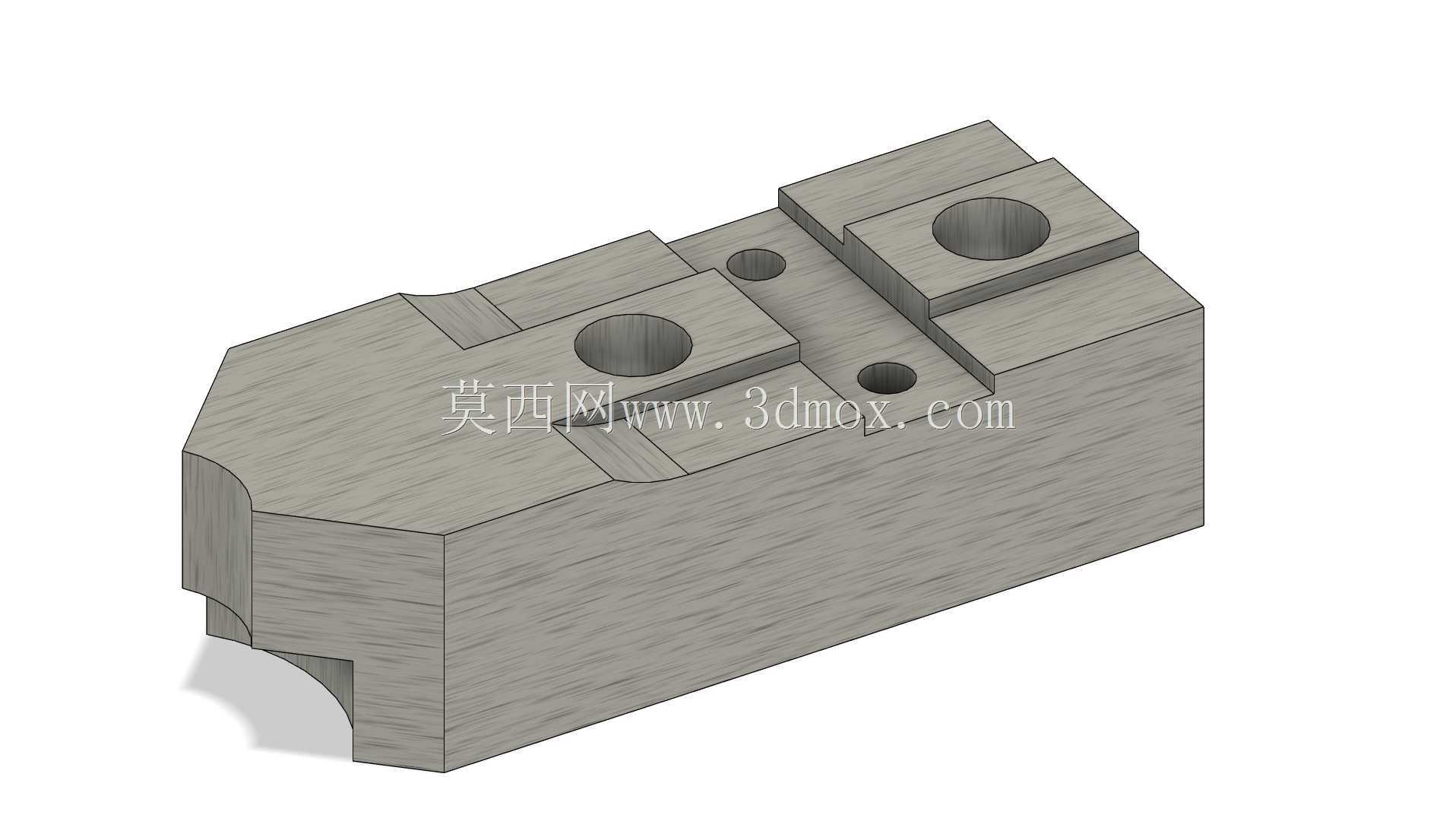

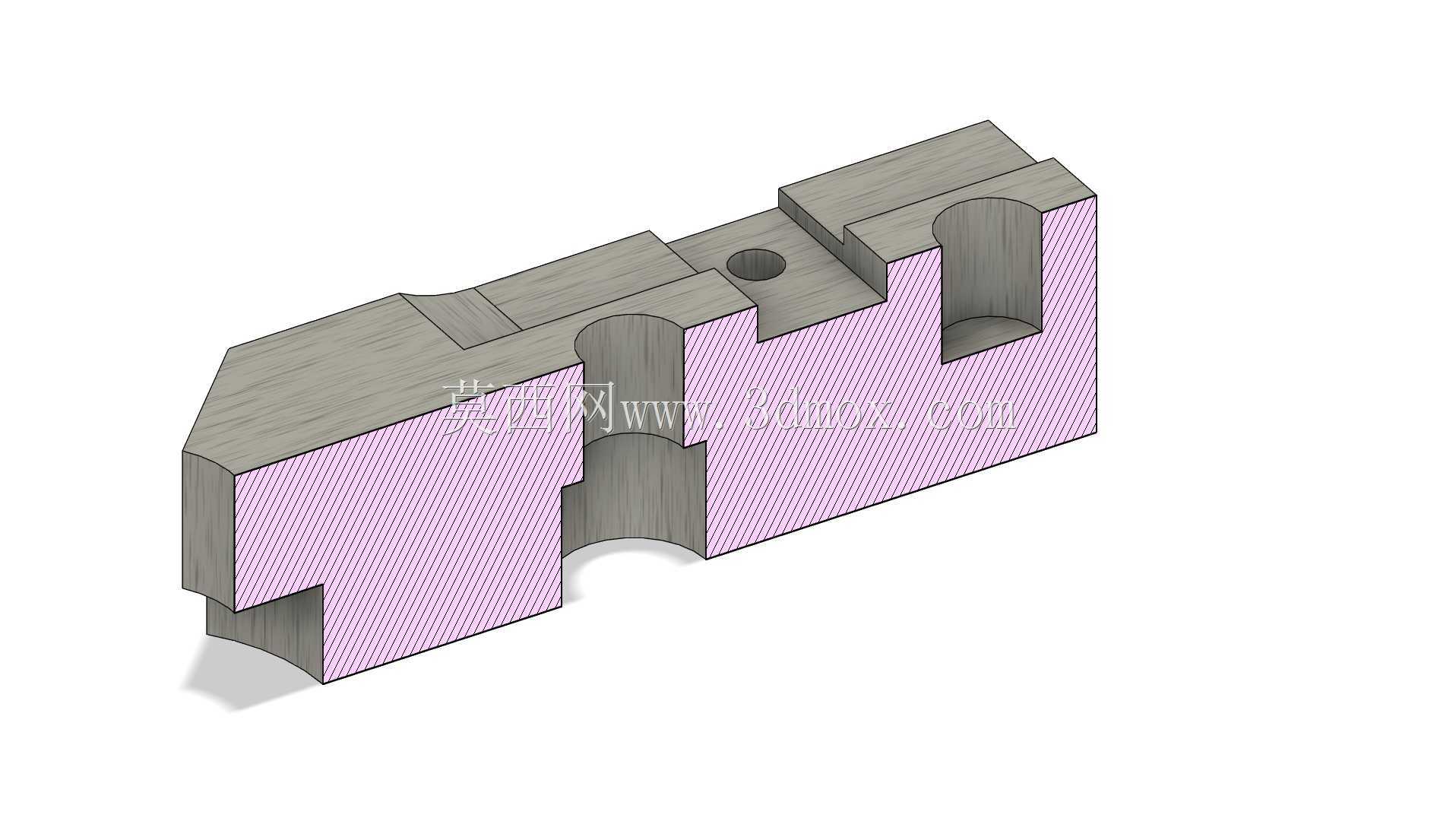

　　该结构采用整体块状本体，外形并非简单矩形：一端设置近似多边形的收拢轮廓，下部带有弧形让位，便于爪块在卡盘端面附近运动时避开回转工件、刀具路径或相邻夹具结构；上部布置两组凸起安装座，座内加工通孔，用于穿入紧固件并与卡盘滑座连接。本体中部还设置较小孔位，可承担定位销、辅助锁紧或减重排屑作用。多个孔位的位置关系需要结合卡盘滑座螺孔、T型槽行程和爪块伸出量共同校核，不能只按外观建模。

　　从受力路径看，车床主轴带动卡盘高速旋转时，爪块既要传递夹紧力，又要承受工件重力、切削扭矩、断续车削冲击以及离心载荷。粗加工外圆、镗孔、切槽或端面车削时，刀具产生的径向和切向力会通过工件传递到爪口；若爪块刚性不足，夹紧面会出现微滑移，表现为工件表面振纹、尺寸漂移，严重时甚至引起工件松动。因此块状本体需要保持足够的承压截面，安装孔周围不宜形成过薄壁厚，凸起座与基体交接处应避免尖锐应力集中。

　　设计时首先要明确卡盘规格和滑座接口。爪块的底面与侧向基准面需要与卡盘滑道保持稳定接触，安装孔间距决定其能否随滑座平稳进给；爪块总高、总长和上部凸台高度则限制最大夹紧直径与最小收拢直径。若用于夹持大直径盘件，爪块需要提供较宽的支撑范围；若用于小直径棒料，则要控制爪端伸出长度，避免悬臂过长导致夹紧刚度下降。模型中的弧形下让位和端部切边，正是为了在有限卡盘空间内兼顾运动边界与工件干涉。

　　功能特性上，该爪块并不直接等同于可换软爪成品，而更接近卡盘夹持机构中的基础爪体或专用爪座。实际投产时，可在夹持端根据工件材料和表面要求补焊、拼接或加工软爪接触面；对已加工表面要求较高的零件，还可在爪口增加铜垫、异型压块或齿面结构。粗铸件、锻件毛坯适合采用较深齿纹以增加摩擦，精加工件则应增大接触面积并降低爪口硬度痕迹。三维建模阶段应把这些后续加工余量预留出来，尤其是夹持圆弧、安装孔沉台和底面修配区域。

　　外形尺寸与安装边界需要围绕回转半径展开。爪块装到卡盘上后，最外轮廓在最大张开位置不能超出卡盘或主轴防护罩允许范围；在最小收拢位置，相邻爪块之间不能互相碰撞，也不能与中心工件、顶尖或卸料机构干涉。上部两个大孔所在凸台的高度会影响扳手、螺栓和刀具的接近性，若凸台过高，车刀在靠近卡盘端面车削时可能发生碰撞；若过低，则紧固件沉头和连接强度难以保证。小孔与大孔之间的壁厚、孔边到外侧轮廓的距离，都应在模型中按实际加工刀具半径和热处理变形趋势检查。

　　从加工工艺看，这类零件通常选用中碳钢或合金结构钢，经铣削、钻孔、镗孔、热处理和磨削完成。底面与安装孔是装配基准，夹持端圆弧或专用型面则常在装配到卡盘后就地车削，以保证三爪同心。建模时如果只追求外观，而忽略孔位公差、基准面平行度和滑座配合间隙，后续装配会出现爪块不同步、夹紧偏心或螺栓受剪异常。合理的结构应让夹紧力尽量通过本体厚实区域传递，减少在凸台边缘形成杠杆式掰开力矩。

　　在自动化产线应用中，卡盘爪块还可能配合上下料机械手使用。此时爪块入口处需要考虑坯件送入时的导向误差，夹持面不宜过短，收拢动作要给棒料留出自定心余地；对于频繁换批的数控车床，可在该基础爪体上派生阶梯爪、成型爪或宽面爪，使同一套卡盘适应不同直径段工件。模型保留了块状基体、安装凸台、孔系和让位轮廓，便于设计人员在此基础上继续做参数化改型，校核夹紧行程、螺栓规格、爪口形状以及回转干涉，从而形成可用于实际车床夹具装配的专用卡盘爪组件。
