微型带法兰塑料滑动衬套轴承

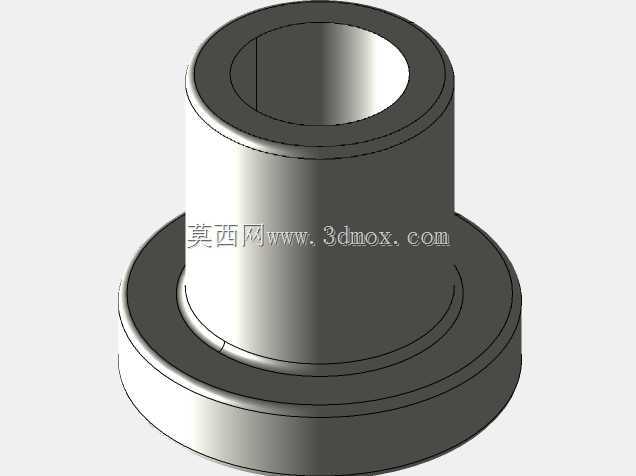

　　在小型气动减压阀、精密流体控制模组以及桌面级自动化执行机构里，运动副往往没有条件布置复杂的滚珠支承，轴径小、行程短、载荷偏轻，却要长期承受往复摆动或低速直线滑移，这类位置最适合采用一体成型的法兰型塑料滑动衬套。本次建模的衬套围绕4mm左右的小轴径展开，主体为空心圆柱段，一端延伸出直径更大的圆盘法兰，整体没有额外卡扣、金属嵌件或装配缝隙，适合通过注塑直接成型，也能在3D打印验证阶段用低摩擦耗材快速试制。

　　从安装边界看，衬套圆柱段外径控制在6mm级别，可压入预制的6mm安装孔内；法兰盘直径约9mm，压装后法兰端面贴靠在安装板外侧，既承担轴向定位，又能在轴受轻微侧向拉拔时阻止衬套随轴窜出。衬套总高度约8mm，其中圆柱导向段提供主要的径向支承面，法兰厚度较薄，不会过多占用板侧空间。内孔按4mm轴径设计，实际选型时要结合材料吸水、成型收缩和工作温度预留配合间隙：若采用尼龙、POM或改性PE等低摩擦塑料，常温轻载下可采用较小间隙，保证轴转动或滑动时不卡滞；若用于潮湿气源附近或温度波动较大的工位，间隙应适当放大，避免吸水膨胀后抱轴。

　　设计这类衬套时，核心不是追求复杂曲面，而是处理好同轴度、端面垂直度和压装引导。内孔与外圆需要保持较高同轴度，否则轴穿入后会出现偏心摩擦，轻则增大滑移阻力，重则使轴端密封件偏磨。法兰背面与圆柱外圆的过渡处应设置小圆角，降低注塑时的应力集中，也能避免压入安装孔时边缘崩缺。圆柱段前端可做微小导入倒角，方便压装时对准孔口；内孔两端同样建议倒角或圆角，使轴在装配过程中不会被孔口刮伤，也能减少塑料毛刺进入配合面。

　　在减压阀类产品中，这类衬套常布置在阀芯推杆、小阀杆或反馈机构的铰接位置。阀杆运动速度通常很低，但要求动作平顺、迟滞小，衬套内壁承担径向支承，法兰端面则可作为简易止推面，承受少量轴向接触载荷。与金属微型轴承相比，塑料衬套对粉尘和轻微水汽不敏感，自润滑特性好，运行噪音低，即使在无补充润滑的条件下也能维持较长周期的低速动作；与单纯开孔让轴在塑料壳体上摩擦相比，独立衬套把磨损集中在可更换零件上，能够保护主体阀板或支架孔位，维修时只需压出旧衬套再压入新件。

　　建模过程中，回转体结构适合通过草图旋转生成：先绘制内孔、圆柱外壁、法兰外圆、端面和过渡圆角的半剖面，再绕中心轴旋转成型。需要重点控制的尺寸包括内孔直径、圆柱段外径、法兰直径、总高、法兰厚度以及各倒角半径。若用于后续工程出图，应在图纸上区分压装配合面与自由面：外圆圆柱面作为压入基准，尺寸公差和圆度需重点约束；法兰背面作为轴向定位面，应标注与内孔轴线的垂直度；内孔工作面则标注表面连续性要求，避免分型线落在主要摩擦区域。

　　实际装配时，安装板孔口应保持清洁，孔边毛刺会划伤衬套外壁并降低保持力。压装力应作用在法兰端面或专用套筒上，避免直接推压薄壁内孔造成变形。衬套压入后，需检查内孔是否仍然通畅，轴件在全行程内滑动应无明显卡点。若机构存在侧向偏载，可通过加宽两块支撑板间距或让衬套导向段略长于板厚来改善支承稳定性；若轴向摩擦较明显，则可在法兰与运动件之间增加薄垫片，或利用法兰端面本身作为低摩擦止推面。

　　对于结构设计人员，这类小件虽然尺寸微小，却直接影响阀杆动作手感和寿命。建模时不能只画外观相似的圆筒，而要把压装关系、轴的运动方向、法兰限位作用、材料收缩补偿以及装配倒角一并纳入。完成后的三维数据可用于干涉检查、安装板孔位校核、注塑件结构评审，也可作为小型流体阀、检测夹具、精密治具中同类微型滑动支承的设计参考。
