原声吉他尾钉式插孔带固定按钮结构

　　该结构件面向原声民谣吉他的尾端改装与整琴装配场景，日常使用中同时承担两项核心功能：一是作为6.35mm音频信号线的接入端口，将琴箱内部拾音器输出的音频信号传导至外接音箱、调音台设备，二是作为背带的尾端固定挂载点，替代传统独立尾钉，避免在吉他木质侧板上重复开孔，大幅降低琴体结构损伤风险，在电箱款原声吉他、拾音器后改装的民用木吉他产品线中应用十分广泛。

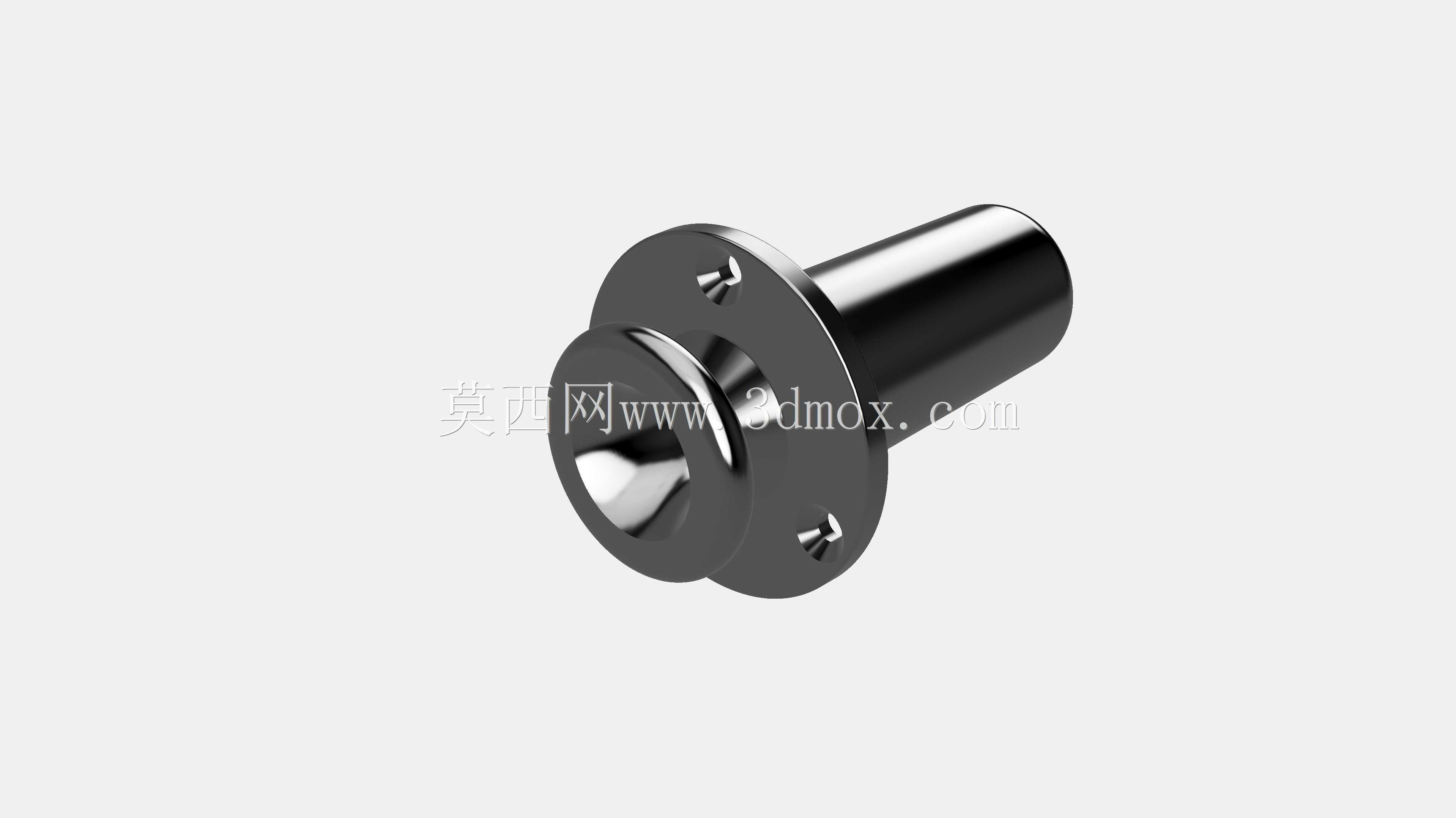

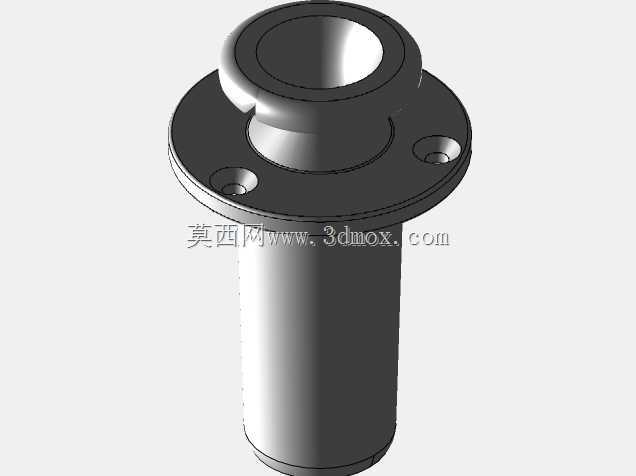

　　从实际装配边界来看，该构件采用法兰盘贴板+轴向插筒的分体同轴布局，外露法兰盘完全贴合吉他尾部的弧形木质侧板外表面，法兰盘上预留两个沉头安装孔，安装时从琴箱外侧穿入自攻螺丝，直接锁合在琴尾实木衬层上，不需要在琴箱内部额外布置固定螺母，单人即可完成装配操作。法兰盘与琴体接触的端面可根据琴尾弧度做微量贴合适配，安装后法兰盘与木面之间可加装薄橡胶密封垫，既可以避免金属件直接刮伤吉他漆面，也能封堵安装缝隙，减少舞台演出环境下汗液、喷淋酒水、灰尘从开孔处进入琴箱内部，腐蚀内部拾音器线路与木质音梁。轴向延伸的圆柱形插筒从法兰中心向内穿入琴尾开孔，筒体内腔集成音频插座的固定卡位，插座尾部的焊接引脚完全收纳在筒体内腔中，演奏过程中琴箱内部的琴弦共振、音梁晃动不会剐蹭信号引线，从根源上避免线路摩擦产生的外放杂音。

　　外露于法兰盘外侧的插孔端面做了内凹导向设计，音频插头插入时会自动对准插座芯轴，即使演出暗光环境下盲插也能一次对位，插头插入后弹性卡爪会牢牢咬合插头外壁，舞台上乐手大幅度移动、拉扯信号线时也不会出现插头松脱、信号中断的问题。法兰盘上集成的两个凸起按钮式卡位就是背带固定结构，皮质或织带吉他背带的尾端开孔直接套入卡位即可完成挂载，卡位端部做了限位凸缘，背带受拉力时不会从卡位上滑脱，不需要额外加装背带锁配件，乐手站立演奏、大幅度舞台动作下的挂载可靠性完全满足使用要求。

　　设计过程中首先要匹配不同厚度的吉他侧板规格，常见原声吉他尾板厚度区间在45mm到70mm之间，插筒的轴向长度需要覆盖该厚度范围，筒身伸入琴箱内部的末端不能与琴箱内部的尾端音梁、拾音器电池仓发生干涉，建模阶段需要同步导入常见D型、OM型、GA型桶型的吉他内部轮廓做间隙校验，保证筒身末端与内部构件预留至少3mm的安全间隙，避免装配后出现硬接触挤压，引发琴体木材形变或者共振异音。法兰盘的外径控制在22mm左右，既保证两个安装螺丝孔、背带卡位有足够的布置空间，又不会因为法兰尺寸过大破坏吉他尾部的外观协调性，金属件表面做哑光黑镀层处理，和常见深色吉他漆面的视觉风格统一，不会出现突兀的金属反光影响舞台演出视觉效果。

　　选材上该构件整体采用车削加工的黄铜或铝合金基材，金属壳体可以对内部音频信号线路形成完整的电磁屏蔽，演出场地周边的舞台灯光电源、无线发射设备产生的电磁干扰会被金属壳体导入吉他地线，大幅降低信号底噪，避免出现电流杂音。插孔内部的接触弹片采用镀金铜件，反复插拔上千次后依然能保持稳定接触电阻，不会出现长期使用后接触不良、信号时断时续的问题。两个背带挂载卡位的根部做了圆角加强结构，背带挂载后整琴重量完全由两个卡位和法兰盘承担，静态承重可以达到5kg以上，覆盖绝大多数全单原声吉他的重量区间，即使乐手在演奏过程中拖拽背带也不会出现卡位断裂、法兰变形的问题。

　　建模时需要重点管控几处配合公差：插筒外圆与吉他尾端开孔的配合间隙控制在0.1mm以内，间隙过大会导致构件安装后出现径向晃动，插拔插头时连带金属件碰撞木孔产生异响，间隙过小则会给现场安装带来难度，手工开孔的误差无法顺利装入。法兰盘上的沉头孔需要完全沉入螺丝头部，螺丝装配后表面不高出法兰端面，避免背带套入卡位时被螺丝头部剐蹭磨损。插孔内的插座定位槽尺寸要和市售标准6.35mm大三芯音频插座的外轮廓完全匹配，插座压入后不会出现轴向窜动，插头插拔的作用力直接传递到金属壳体而非焊接引脚上，避免长期插拔导致引脚开焊脱落。
