这套带座支撑轴承主要用于轻中型旋转轴系的径向承载与轴端定位,常见于输送辊道、小型风机、食品包装线、农业机具、纺织设备以及台架式实验装置中。它把轴承外圈、座体和安装法兰整合为一个独立支撑单元,现场不需要再加工复杂轴承孔,也不必单独配置轴承端盖、挡圈或调整垫片,轴系布置时可以直接通过座体上的两个安装孔固定在墙板、型材框架或设备侧板上。
从结构形式看,座体采用菱形法兰布局,两个安装孔分布在轴承孔轴线两侧,法兰面与设备安装面贴合后形成稳定支撑。相比立式枕形座,菱形座占用的板面宽度更小,适合安装空间狭窄、支撑点靠近设备边缘的位置;相比圆形法兰座,它的轮廓在两个紧固方向上更舒展,拧紧螺栓时受力路径直接,座体抗翻转能力较好。实际选型时,需要重点核对轴承内孔与轴径的配合、座体两安装孔中心距、法兰贴合面到轴中心线的高度,以及轴承外圈最大外径对应的避让空间。

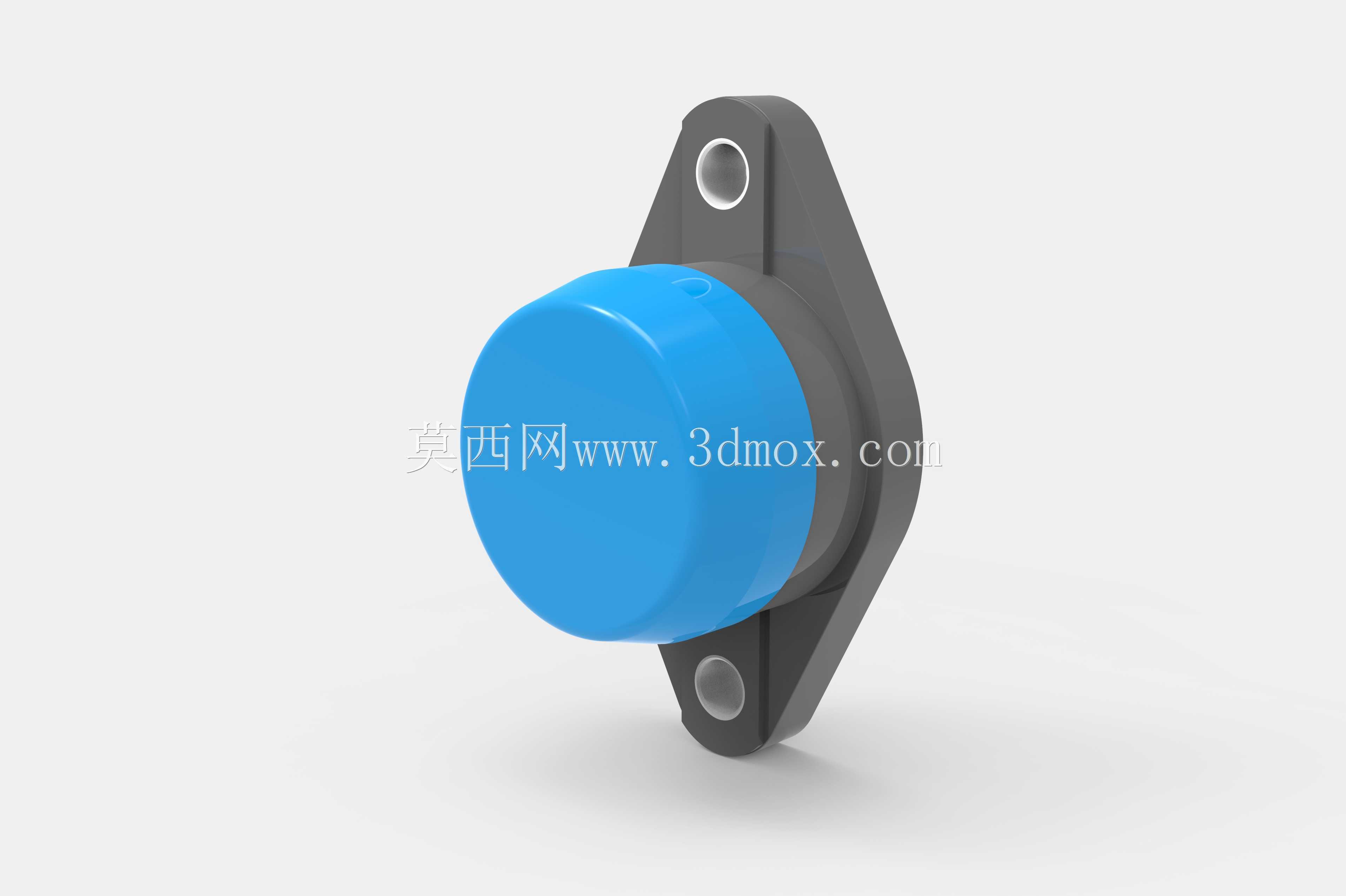

模型中蓝色部分对应轴承外露端及防护区域,灰色部分为铸造或成型座体。座体中部围绕轴承外圈形成包容结构,后端法兰延伸出两支耳,支耳上设置通孔,用于穿装螺栓。轴承端部的圆形轮廓突出于座体正面,这一区域在整机布置中要预留拆装空间,尤其在轴端需要装联轴器、带轮或链轮时,不能让周边钣金件压住轴承外圈,也不能使润滑或维护位置被遮挡。
设计这类支撑件时,首先要确定轴的工作位置和载荷方向。若载荷主要垂直指向安装面,法兰贴合面应保持足够刚性,紧固螺栓不能靠近板边;若载荷存在侧向分量,就要检查两支耳连线方向与载荷方向的关系,避免座体在交变载荷下出现微动。轴承座的安装基面建议加工平整,焊接机架处应消除明显波浪变形,型材框架上安装时可增加补强板,防止螺栓拧紧后座体倾斜。
轴系配合方面,带座轴承通常承担旋转支承,内圈随轴转动,外圈由座体约束。轴颈处应设置台阶或轴用挡圈进行轴向限位,防止带轮、链轮拉力把轴推离设计位置。若同一根轴使用两个带座轴承,两端支撑应尽量保持同轴,长轴工况下可允许一端承担主要定位、另一端补偿少量热胀或装配误差。模型在视觉上还原了轴承圆柱端、菱形法兰、支耳孔和座体过渡圆角,这些特征在干涉检查中很关键:支耳孔周围要留出螺栓头或螺母的扳手空间,座体背部与墙板之间不应夹入焊缝,轴承正面还要考虑密封件和注脂维护的可达性。
从外形边界看,该件属于紧凑型法兰支承,宽度方向由菱形座两个尖角决定,高度方向由轴承圆柱外径和法兰支耳共同决定。三维布局时,可以把安装面作为基准面,将轴中心线高度作为关键尺寸,再沿两支耳孔方向检查螺栓间距。若设备外侧有护罩,护罩内表面到轴承端面应保留间隙;若轴端外露,则可配合防尘盖或密封结构,减少粉尘、纤维和切削液进入轴承。
在输送设备中,这类轴承常安装在辊筒两端或从动轴侧板上,承受胶带张力和物料重量;在小型风机和搅拌机构中,它用于支撑叶轮轴,需关注振动引起的螺栓松动;在包装机械中,设备频繁启停,座体与安装板之间的刚性比单纯理论承载更重要。建模时保留法兰孔、轴承外径、端面突出量和座体背部轮廓,能够直接用于机架开孔、螺栓选型、护罩设计和维护空间校核,也便于在装配阶段判断该支撑单元是否适合当前轴系布置。
