工业流化床蒸汽加热能源处理床

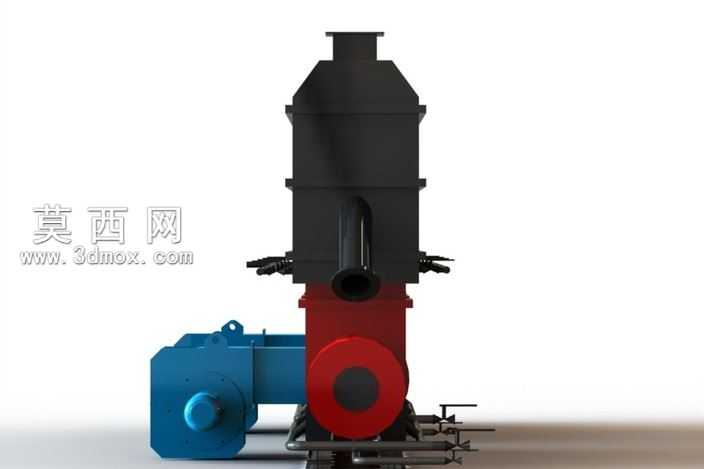

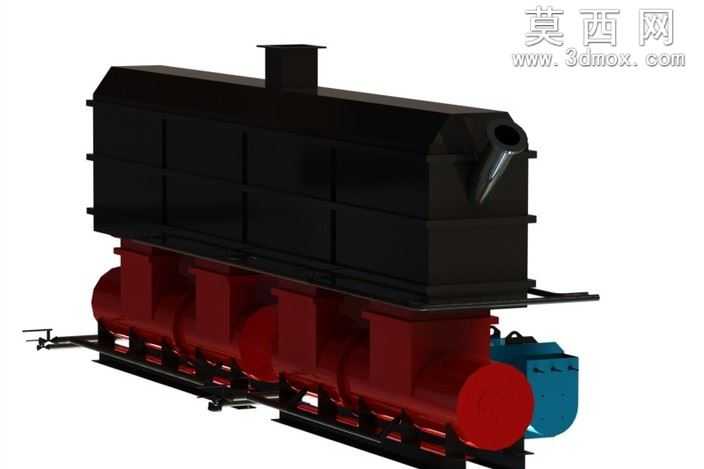

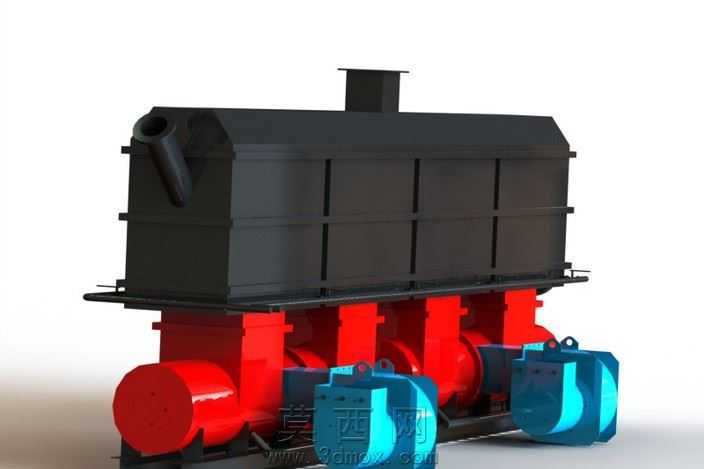

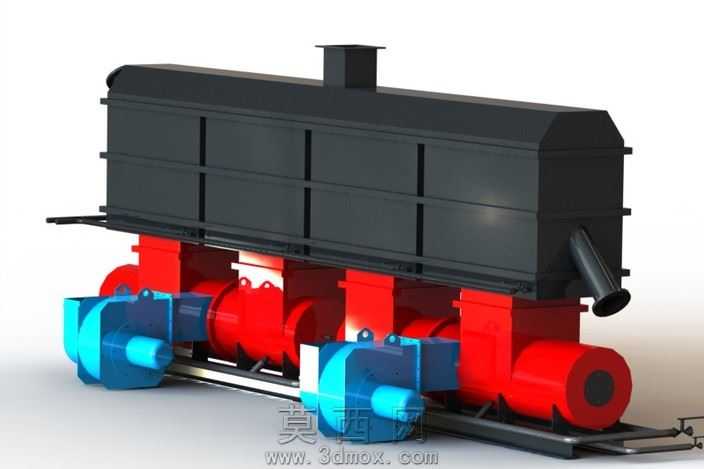

本模型采用SolidWorks进行全参数化三维建模，整体遵循工业热能处理设备的真实结构比例完成设计，建模过程中对设备各功能模块做了清晰的层级划分，便于后续的结构修改与工程图导出。模型主体分为上下两大功能区段，上部为黑色的封闭流化反应舱段，建模时通过拉伸、抽壳、阵列等特征命令构建出舱体的分段式加强筋结构，顶部设置排烟排气接口，侧部预留介质进出的斜向管道接口，舱体边缘做了符合工业制造规范的圆角过渡处理，避免应力集中的结构缺陷。下部为红色的热能供给与布风舱段，通过多组并列的腔体结构实现蒸汽的均匀分配，建模时还原了舱段之间的连接支撑结构、底部的滑动导轨基座，基座部分通过装配约束完成了轨道、限位挡块、连接支架的配合，还原了设备可移位安装的结构特性。侧部搭载的蓝色动力模块，单独建模还原了动力端的外壳、连接法兰、散热结构，与主舱体的装配位置完全符合实际设备的安装逻辑。材质渲染阶段，上部舱体采用哑光黑色金属材质，添加细微的磨砂质感模拟工业设备的防腐涂层效果，下部舱段采用饱和度适中的哑光红色工业漆材质，动力模块采用亮面蓝色工程塑料与金属结合的材质表现，基座轨道采用抛光金属材质，各部件材质区分清晰，能够直观呈现设备的结构分区。设计思路围绕流化床的蒸汽加热、能源转换核心功能展开，在保证外观还原度的同时，对内部的布风、换热、排烟的结构逻辑做了合理的简化建模，既保证模型的视觉完整性，也保留了核心结构的可参考性，整体装配无干涉，各部件的连接关系符合机械设计的装配规范，可用于工业热能设备的结构展示、原理教学以及相关方案的参考设计。
