工业无线遥控接收控制箱体结构设计

　　这套黄色箱体对应的是工业无线遥控系统中的接收端设备，常见于行车、起重机械、AGV转运设备、液压工装、混凝土泵车、矿山台车以及各类需要远距离操作的自动化产线。现场操作人员通过手持发射端发出动作指令，接收箱体将无线信号转化为开关量、总线信号或继电输出，再传递给设备控制柜，从而完成起升、行走、转向、急停、液压动作等操作。它在整机中的位置并不显眼，却直接关系到操作链路的可靠性，因此结构设计必须兼顾防护、安装、抗振、接线和维护。

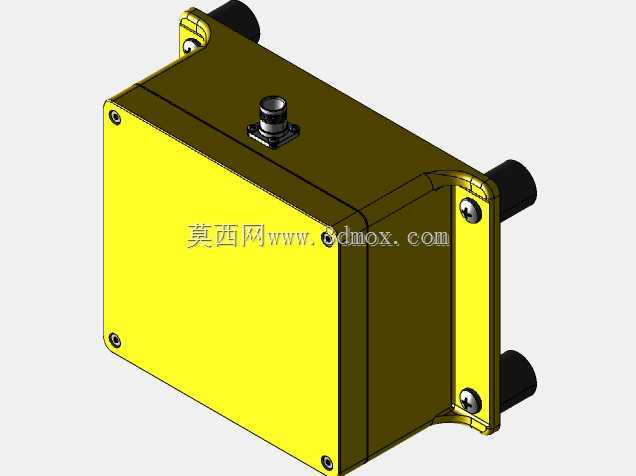

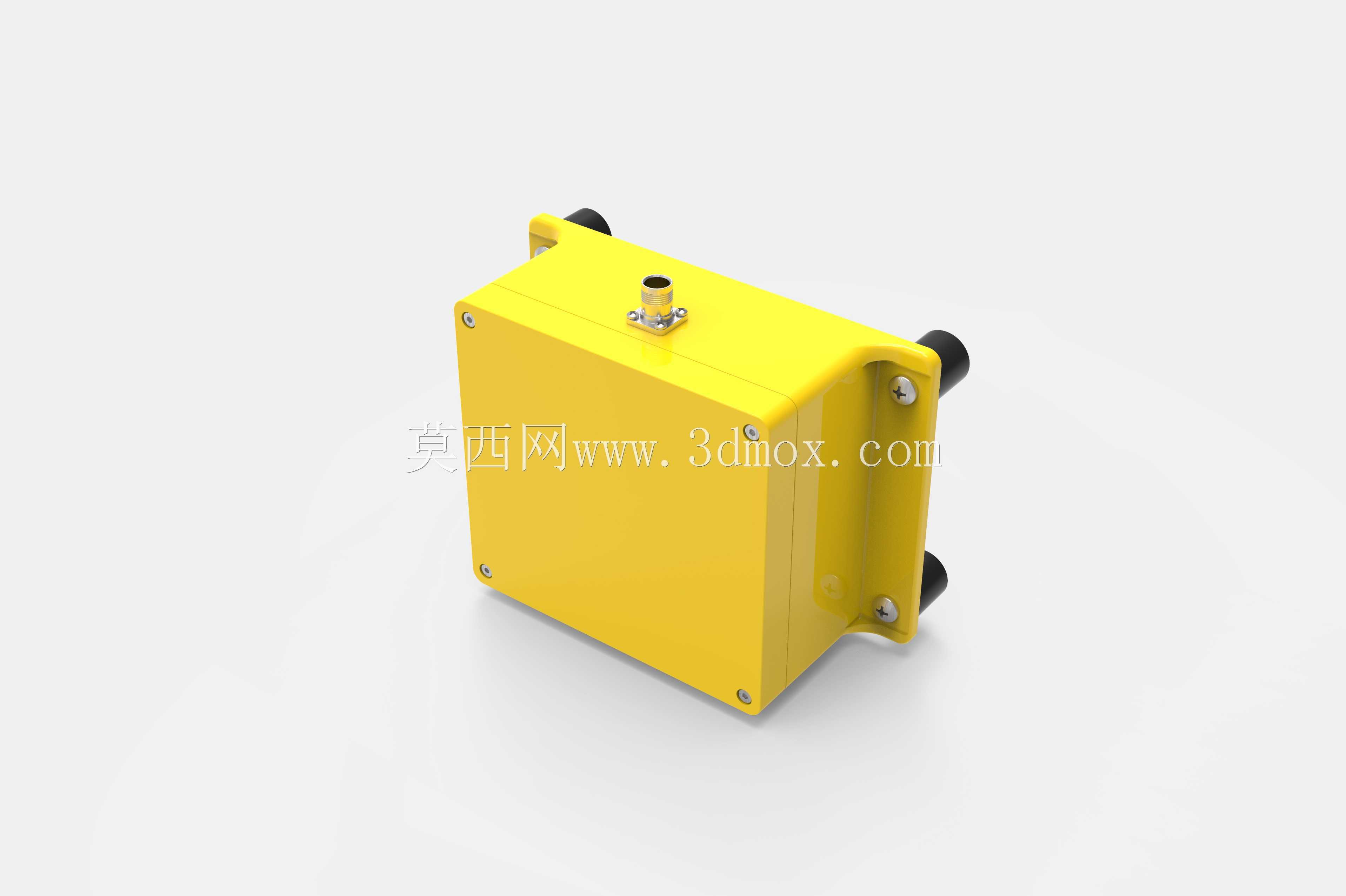

　　从外观上看，主体采用方正的压铸或钣金密封盒体，黄色外表面具有较高的现场识别度，便于在工程机械、车间桁架和移动设备上快速定位。盒体四角布置紧固螺钉，上盖与底座之间形成连续密封面，实际产品通常会在结合面加入橡胶密封条，以阻挡粉尘、雨水和冲洗水进入。顶部设置电缆接头，用于天线或信号线缆连接；侧面伸出的黑色圆柱结构可作为天线安装位、缓冲保护件或接线侧防护结构。箱体两侧带安装耳板，耳板上预留固定孔，能够通过螺栓直接固定在设备机架、控制柜外壁或移动车体上。

　　建模时需要重点处理的不是复杂曲面，而是安装边界和装配关系。盒体本体应先建立底座内腔、上盖壁厚、侧边加强筋和四角螺钉柱，再根据内部电路板、继电器模块、接线端子和线缆弯曲半径确定内腔有效空间。黄色外壳不能只按外观块体处理，工程上需要体现盖体搭接、止口、密封槽、螺钉沉孔和安装耳板过渡圆角。顶部接头位置要保留足够的扳手空间，接头轴线附近不宜布置过近的加强筋，否则现场穿线和维护会受到干涉。侧面黑色圆柱件与箱体连接部位应增加局部加厚或凸台，避免受碰撞后应力集中在薄壁区域。

　　该类接收控制器通常工作在振动、灰尘和温差变化较大的环境中。起重设备运行时，金属结构会持续传递振动；矿山和隧道设备还可能遇到泥浆、喷淋和磕碰；户外车辆则面临日晒、雨淋和低温启动。因此箱体外形虽然简单，但结构上要保证刚性。耳板与盒体连接处宜采用圆角过渡，安装孔周围保留平整贴合面，避免因机架焊接不平造成盒体受扭。上盖螺钉分布要均匀，四角压紧后才能让密封条受力一致；如果螺钉间距过大，密封面中部容易翘起，防护等级会下降。

　　在设备布局中，接收箱体不宜紧贴变频器、伺服驱动器、大功率接触器等强干扰源，也不应完全封闭在金属柜体内。金属壳体本身会削弱无线信号，所以天线引出位置需要朝向开阔区域，同时避开电机电缆、液压油管和高温排气部件。若安装在行车主梁上，箱体应靠近检修平台或便于观察指示灯的位置；若安装在AGV小车上，则要控制外轮廓边界，防止转弯时与货架、护栏发生刮碰。三维布局阶段可以把箱体作为外部电气组件接入整机模型，检查接插件插拔方向、线缆最小弯曲半径以及维护人员拆卸上盖时所需的手部空间。

　　功能层面，这类接收器的核心任务是稳定接收遥控指令并向控制系统输出可靠信号。结构设计需要为内部电气元件提供固定基础：电路板可通过螺柱或导轨安装在底座上，功率继电器与端子排应靠近线缆入口，强弱电走线尽量分开；急停回路相关元件通常要求更高可靠性，内部接线不能被上盖压伤。盒体内部还应预留扎带点、线卡或线槽位置，使电缆在振动环境中不会拉扯端子。对于移动设备，进线口多采用防水格兰头，线缆外径与格兰头密封范围必须匹配，否则防护能力会明显降低。

　　外形尺寸建模应围绕实际包络展开：方形盒体决定了主要占用空间，两侧耳板增加安装宽度，顶部接头增加高度，侧向天线或黑色保护件则决定最大宽度方向。做干涉检查时，不能只测量盒体本体，还要把接头拧紧后的高度、天线弯折范围、线缆插头长度和螺栓安装工具空间一并纳入。若设备机架采用型材或钣金折弯件，安装面应保持平面，耳板下方可增加垫片补偿不平，但不能靠强行拧紧螺栓拉平箱体。

　　从设计思路看，该类产品追求的是高识别度、高防护性和易维护性，而不是复杂造型。黄色外壳满足工业安全识别需求，方正盒体便于内部模块排布，四角螺钉结构方便检修，侧向耳板则提供稳定机械连接。三维模型中把这些工程细节表达清楚，才能在后续整机布置、电气安装和维护评估中发挥作用。
