陶格拉斯MA963四合一壁挂通讯天线

　　在工业现场无线链路改造里，外置天线往往不是随手选配的附件，而是决定信号余量、安装可行性和后期维护成本的关键部件。这款陶格拉斯卫士系列MA963属于4合1多端口壁挂天线，面向4G、5G以及MIMO蜂窝通信场景，适合在机柜外侧、设备舱壁、车间立柱、控制室墙面或车载方舱内壁固定使用。它把多路辐射单元整合在一个扁平盒体内，减少了多根独立天线并排安装带来的空间占用，也让馈线走向更加规整。

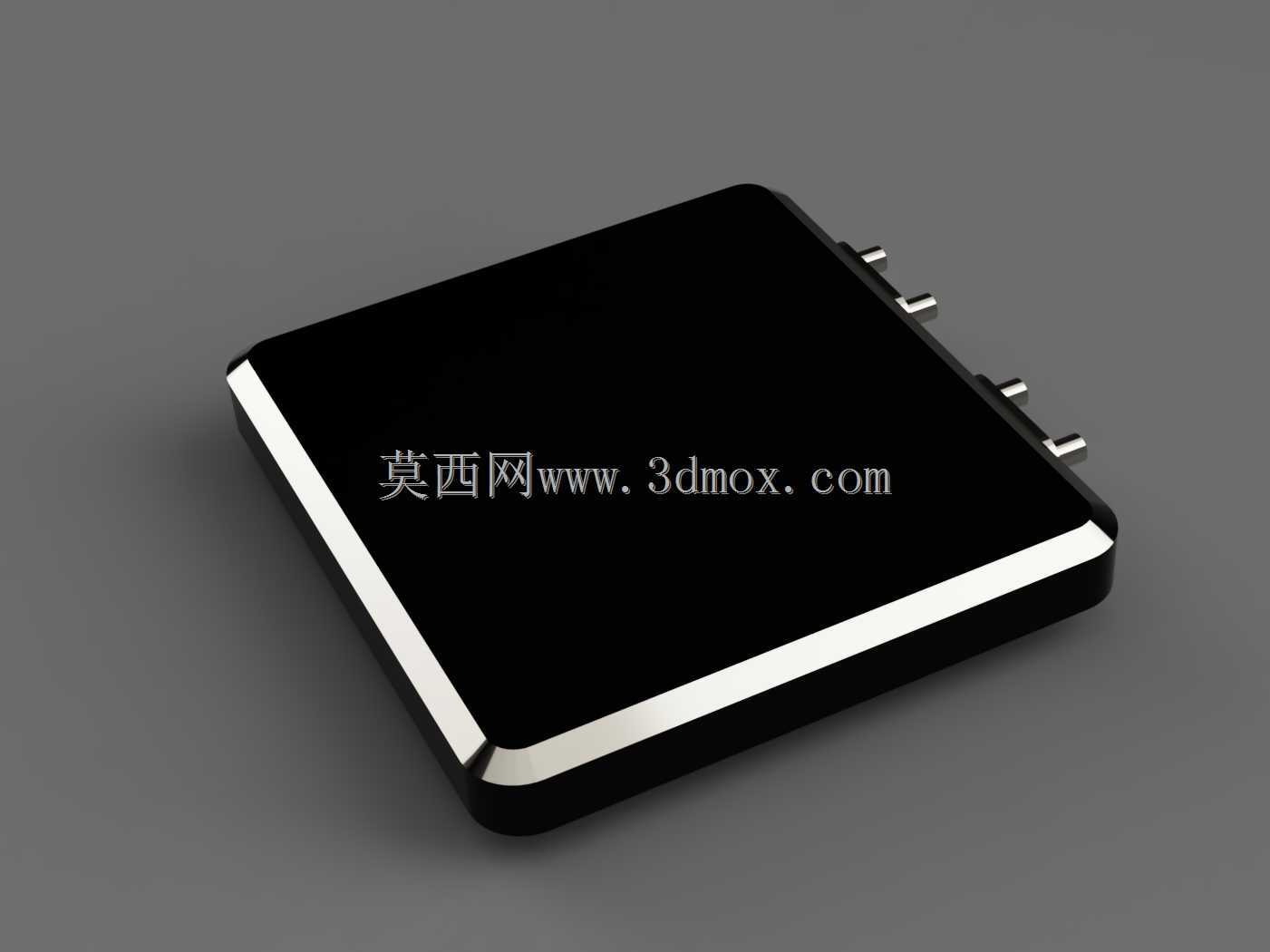

　　从结构外观看，主体采用低轮廓矩形盒式造型，正面为平整黑色面板，边缘带有浅色包边，整体厚度控制得较薄。这种形态的好处并不只是视觉简洁：壁挂安装时，盒体与墙面之间的贴合面积较大，受力分布均匀；在狭窄设备间内，突出墙面的尺寸小，人员通行、柜门开启和线缆绑扎时不易发生磕碰。对于需要把通信模块集成到自动化产线、能源柜、环境监测站或移动设备中的工程师来说，天线外轮廓直接影响安装边界，因此建模时需要重点保留盒体长、宽、厚以及边角过渡，而不能只做一个简单方块。

　　天线一侧引出四个射频连接端，对应多路蜂窝信号通道，可服务于多输入多输出通信链路。实际布线时，每一路馈线都要考虑最小弯曲半径、接头旋转空间和与电源线的隔离距离。模型中接头位于盒体短边侧，端部采用SMA类公头连接形式，这种接口在通信模块、网关和小型基站设备中较为常见，便于与标准射频线缆配合。现场安装如果把接头紧贴墙面或金属支架，会造成扳手无法操作、馈线强行弯折等问题，因此在三维布局阶段应在接头外侧预留插拔和拧接空间。

　　该类天线的工程价值主要体现在多通道集成与壁挂部署。相比吸盘天线或杆状全向天线，盒式壁挂天线可以固定在指定朝向，外观更整洁，抗风摆和防误碰能力也更好；相比单天线逐个安装，四合一天线只需要一次定位、一次固定，孔位一致性更高。对于智慧工厂的数据采集网关、远程运维终端、楼宇分布式通信节点、车载信息终端以及临时测控方舱，这类产品能够在有限墙面上提供多路蜂窝收发能力。

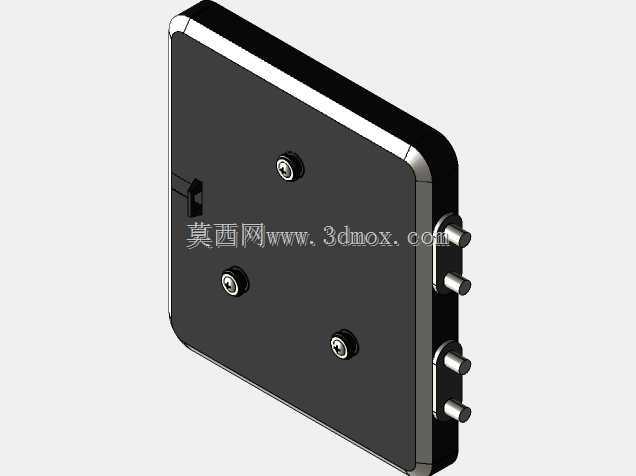

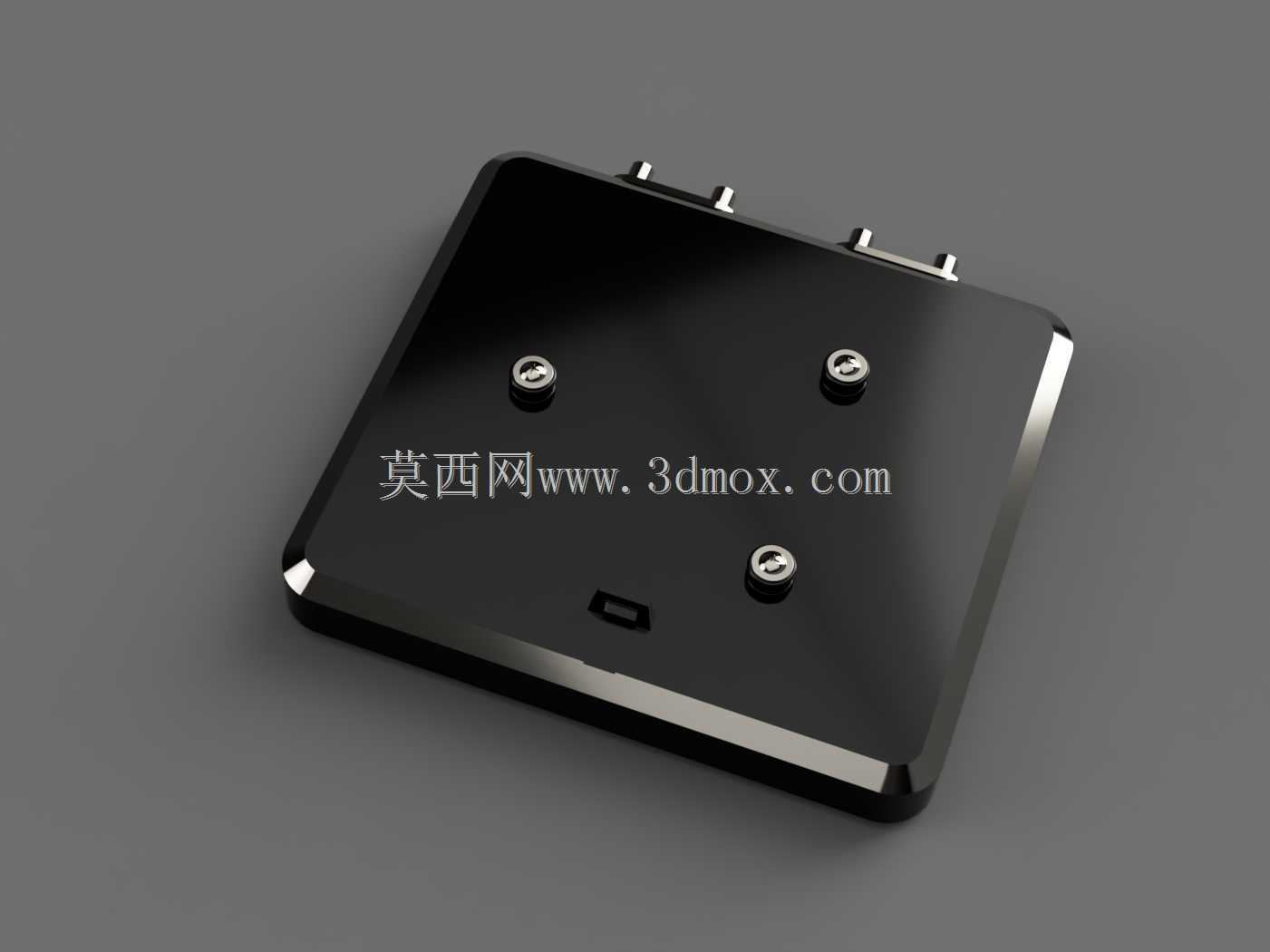

　　建模处理上，盒体可按薄壁外壳思路拆分为上盖、底壳和侧边装饰边。正面大面适合保持简洁，不宜加入过多无关纹理；边角需要做出圆角或倒角，以反映真实注塑或装配外壳的工艺特征。背部结构应围绕壁挂固定来理解，通常需要考虑安装孔、挂槽、螺钉柱或胶垫位置；即使外观图未完全展示背面，结构工程师在深化时也应根据盒体尺寸补足固定特征，并校核墙面到接头、墙面到馈线弯曲段的距离。

　　安装边界方面，不能只评估天线本体投影。四个端口向外伸出后，实际占用区域包括接头长度、馈线插头包络以及线缆转弯半径。若安装在金属柜门上，还要避免盒体被门板加强筋顶住；若安装在混凝土墙面上，则应确认膨胀螺钉或挂装件与壳体背腔的对应关系。多根馈线从同一侧出线时，建议在模型中布置理线夹或线槽，使线缆平行向下或向侧面引出，减少交叉受力。

　　从信号应用角度看，MIMO天线依赖多路通道之间的空间和极化差异，安装时不应把四个端口随意合并，也不应让金属遮挡物紧贴辐射面。壁挂位置宜选择相对开阔、远离大功率变频器和电机电缆的区域。结构设计人员在整机布置时，需要同时兼顾通信视角和机械可制造性：天线面朝向覆盖区域，接头侧留出维护空间，固定点避开壳体薄弱区，馈线路径避免锐角拉扯。

　　这款三维模型适合用于通信终端外观校核、机柜壁挂布局、设备舱干涉检查以及射频线缆装配演示。使用时可把天线作为外购件纳入整机数字样机，先验证盒体与墙面、门框、支架和线束的空间关系，再进一步细化安装板、密封垫和固定螺钉。对于需要快速完成工业无线设备结构方案的团队来说，保留真实外轮廓、接头位置和多通道出线关系，比单纯追求外观渲染更有工程意义。
