苹果AirTags圆形追踪定位器结构建模

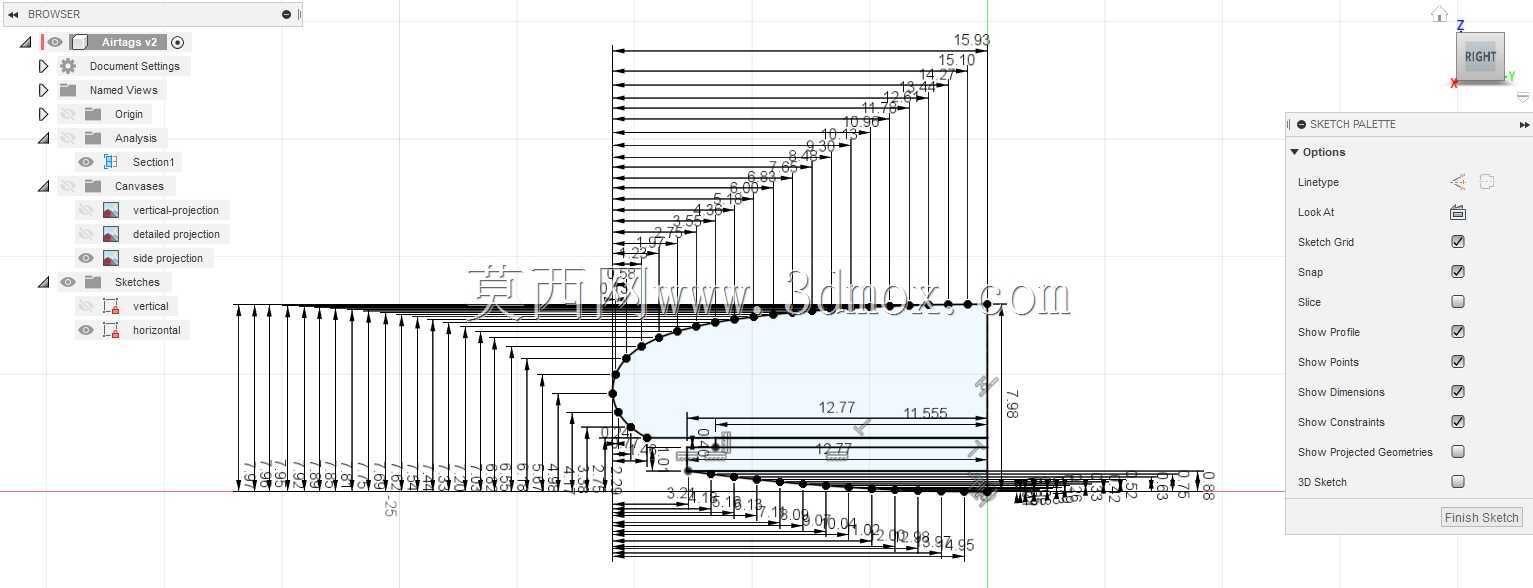

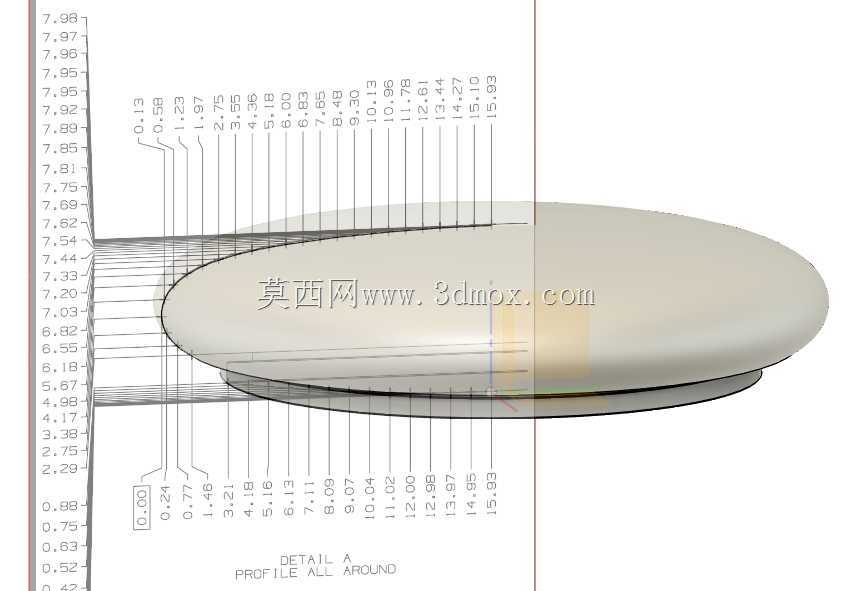

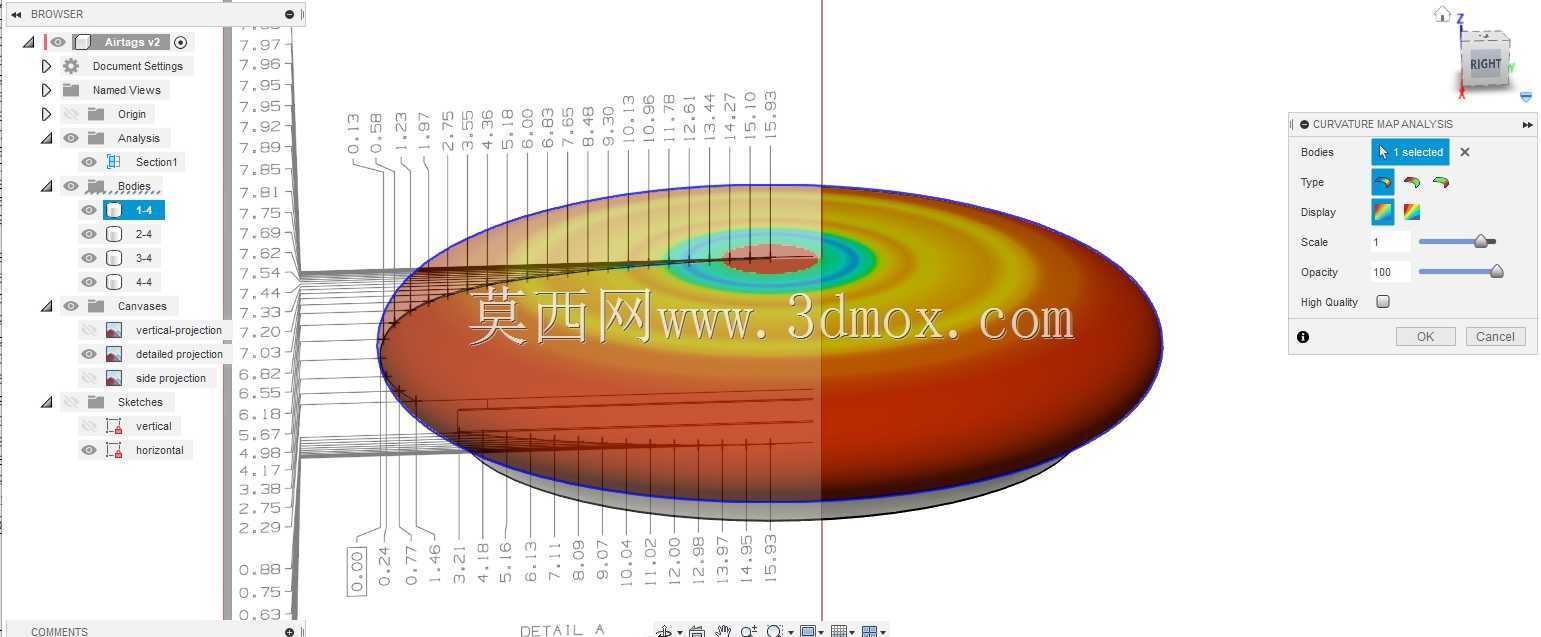

　　建模过程没有停留在外观曲面的简单包覆，而是把壳体的分层关系、边缘过渡和内部容纳边界一并还原：上盖是一片大弧度隆起的浅碟形抛光面，曲面从中心最高点向四周平缓收敛，没有突兀的折线，既保证手持时的圆润触感，也让表面印刷标识区域保持平整；下壳则是直径略收的平底圆盘，两部分在径向最外侧形成一圈窄而均匀的合模接缝，这条缝的位置直接决定了超声波焊接或者胶粘密封的工艺宽度。从工程校核的角度看，扁圆外形的尺寸链控制是这类小件的难点。这款圆形定位追踪标签的三维结构，是参照消费电子配件公开的外形图纸逐步搭建完成的，整体呈现为一枚扁圆纽扣式的密封壳体，核心面向随身物品防丢与位置查找场景。在实际使用中，这类追踪器常被放置在行李夹层、背包内袋、钥匙串挂扣或者贵重设备包装箱中，依托近距离无线信号与广域查找网络完成位置回传，在航空行李托运、户外装备管理、仓储小件溯源以及个人贵重物品看护里都有稳定的应用空间。图纸上沿轴向标注了多段高度数值，从底部贴合面到上盖顶点的总厚度被拆成下壳底壁厚度、内部电池与电路板堆叠高度、上盖拱起高度以及密封胶层压缩量几个部分，每一段公差都会累积到最终的整机厚度上；径向尺寸则围绕圆心对称分布，最大外圆直径、下壳配合止口直径、上盖包覆唇边的直径逐层递减，保证装配时上下件能够同轴落位，不会出现偏心错位。曲面过渡处的曲率连续性也做了重点处理，上盖外缘与侧壁相接的位置不是直角转折，而是一段连续变化的圆角，避免注塑成型时产生应力集中，同时消除跌落冲击时的应力薄弱线。

　　内部空间的布局围绕一枚纽扣电池展开，电池仓占据圆盘中心的主要厚度，电路板沿电池周边环形排布，天线则顺着壳体内壁的圆弧走向贴附，这种布置方式要求外壳内壁不能有随意的加强筋凸起侵占信号通路，因此建模时把内壁加强结构设计在靠近合模缝的外圈区域，既提升壳体抗挤压能力，又不对信号传输造成遮挡。底部平面需要兼顾放置稳定性与拆装需求，平面度控制在较小范围内，使标签平放在桌面或行李内时不会晃动；而电池更换的开盖结构则隐藏在背面金属标识件的旋转配合处，三维装配里预留了旋转卡扣的行程角度与定位卡点，保证用户旋转背面即可开启，松手后又能靠卡扣预紧力保持闭合。

　　外壳的壁厚整体遵循均匀化原则，大面区域壁厚保持一致，仅在螺丝柱或者卡扣根部做局部加厚并添加拔模斜度，防止注塑冷却时出现缩痕。从安装边界来看，这款产品没有外露的安装耳，实际配套场景中多依靠硅胶套、皮革卡套或者胶粘背贴来固定，因此模型的外圆面粗糙度与直径公差需要和第三方护套的内孔形成稳定配合，过松会在套内乱晃，过紧则装配困难。边缘的圆角半径也经过反复核对，既要满足手持舒适度，也要保证护套唇边能够完全包覆不刮手。在结构验证阶段，可以借助这个三维模型完成壳体装配干涉检查、电池更换动作模拟、跌落时上下壳分离风险评估，以及天线区域的净空范围核对。

　　圆盘对称的造型让模具分型面可以直接选取在最大外圆的合模缝处，上下模各自成型内外曲面，侧向无需复杂抽芯，大幅降低了模具加工难度。抛光上盖与哑光下壳的质感差异，也在模型分面上做了清晰区分，为后续表面处理工艺提供明确的分界基准。整体而言，这个建模成果把消费电子小件对外形触感、内部堆叠、密封装配以及周边配件适配的多重约束整合在同一套数模里，结构工程师可以在此基础上调整卡扣形式、更换电池规格或者拓展定制化外壳，工业设计人员也能直接取用曲面数据进行渲染与手感评估，为小件定位追踪产品的开发提供完整的三维结构参照。
