滑板式减压调节安装支架结构

　　该零件属于减压调节机构中的滑板式安装支架，主要承担阀件、导向件或执行元件之间的位置承载、滑移导向和连接固定作用。在仪器仪表、小型流体控制装置以及自动化调节设备中，这类支架常布置在阀体侧面、调节杆附近或组件安装基准面上，通过长槽孔实现装配位置微调，从而补偿加工误差、装配累积偏差以及不同批次零件之间的尺寸波动。

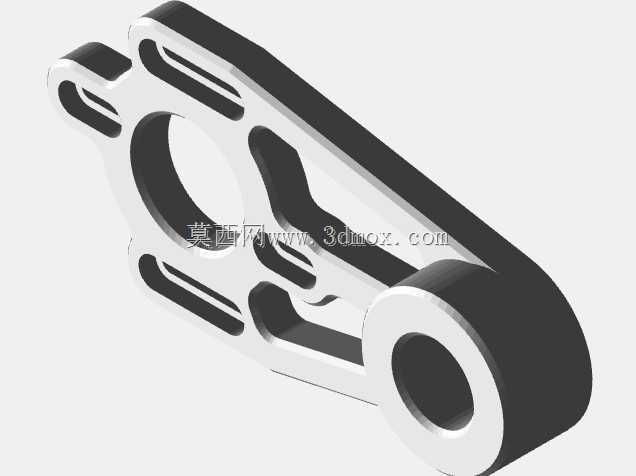

　　从结构形态看，零件采用扁平悬臂式布局，一端为较厚的同轴套筒连接区，另一端分布多组开槽与孔位，中部通过异形镂空减轻质量并形成刚性骨架。端部圆筒具有较大的轴向厚度，可与销轴、衬套、转轴或调节螺杆配合，承担旋转支承和侧向限位功能；圆筒内外圆需要保持较好的同轴关系，装配面附近应预留足够壁厚，以避免锁紧后出现局部应力集中。板体上的长圆形槽并非单纯减重结构，其延伸方向决定了滑板调节行程，槽宽与紧固件直径、垫圈尺寸及锁紧方式相关，设计时需兼顾滑动顺畅性和夹紧可靠性。

　　实际使用中，支架先通过基准孔或端部套筒确定主定位，再利用板面上的长槽进行二次位置调整。当减压元件的输出位置、弹簧预紧量或连杆中心距需要修正时，松开槽内紧固件即可让支架沿设定方向小幅移动，调整完成后重新锁紧。这种结构比完全固定的焊接支架更便于现场维护，也比多件拼接式导向组件更少占用空间。对于需要频繁标定或受温度、磨损影响较明显的调节机构，滑板结构能够在不拆卸主体管路的情况下完成位置补偿。

　　外形设计上，零件轮廓并非规则矩形，而是根据载荷路径形成宽窄变化的臂体。高受力区域集中在端部套筒与主板交接处，因此该处保留较宽材料带，并通过圆弧过渡降低尖角带来的疲劳风险；中部大开孔用于避开相邻杆件、弹簧座或传感器空间，孔边保留的加强肋呈斜向分布，使弯曲载荷能够从悬臂端传递到主连接端。板面上的浅槽和台阶面可用于安装限位片、耐磨片或定位销，既可以控制滑板的极限行程，也能防止紧固件在振动工况下自转松动。

　　安装边界方面，三维结构设计时需要重点核对三类尺寸：一是端部套筒的内径、外径和轴向宽度，它们决定配合件的通过能力与支承长度；二是长槽的中心距、槽端圆弧半径和可调范围，槽端到外边缘应保留足够安全距离，避免调节到极限位置时发生撕裂；三是板体厚度与相邻零件的运动包络，支架在滑移过程中不能与阀体凸台、管接头、紧固螺母发生干涉。若设备空间紧凑，还应在模型中检查垫圈、螺栓头和工具操作空间，尤其端部圆筒周边需保留扳手或内六角工具的转动角度。

　　工艺实现上，该件适合采用铣削、激光切割后精加工、钣金复合加工或轻量化铸造等方式制造。若选用金属板材加工，长槽和异形孔可先通过切割成型，再对套筒配合孔、安装端面和关键槽面进行二次机加；若采用一体打印或小批量试制，则应注意水平板体与圆筒交接处的支撑布置和成型后去除余量。配合面的表面粗糙度、孔轴间隙以及锁紧面平面度会直接影响调节手感，过松会导致支架在振动中偏移，过紧则会使滑板调整困难。

　　在整机装配逻辑中，该支架不是独立受力的装饰件，而是将减压组件的位置精度、运动导向和维护便利性集中在一个零件上。设计时应把它放入完整机构中校核：当调节件处于最小行程、中间行程和最大行程时，长槽紧固件均应处于有效夹持范围；当外部管路产生轻微错位时，支架的微量滑移应能释放附加弯矩；当设备承受反复载荷时，端部套筒、槽孔末端和悬臂根部应保持足够安全裕度。通过这种结构，减压调节装置可以在紧凑空间内实现稳定支承、灵活调整和可靠锁紧。
