XS8小型多芯航空连接器结构设计

　　XS8属于小口径圆形电连接器，常见于空间受限但又需要可靠插拔连接的电气链路中。整机设备内部的传感器分线、小型执行机构供电、检测仪器面板接口、便携测控设备外接探头等位置，都可能用到这类8mm规格左右的连接器。它的核心作用不是单纯把两根导线接通，而是在多次插拔、轻微振动、线束拉扯和维护拆装之后，仍保持插针与插孔之间稳定的接触电阻与机械定位。

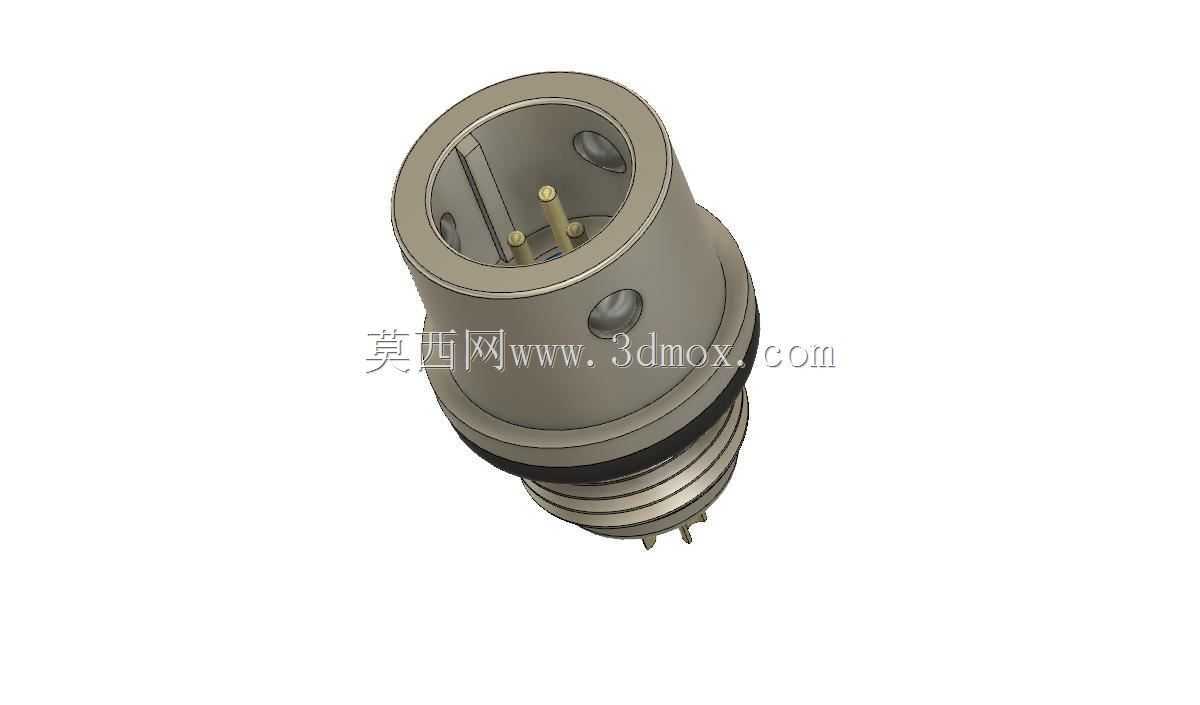

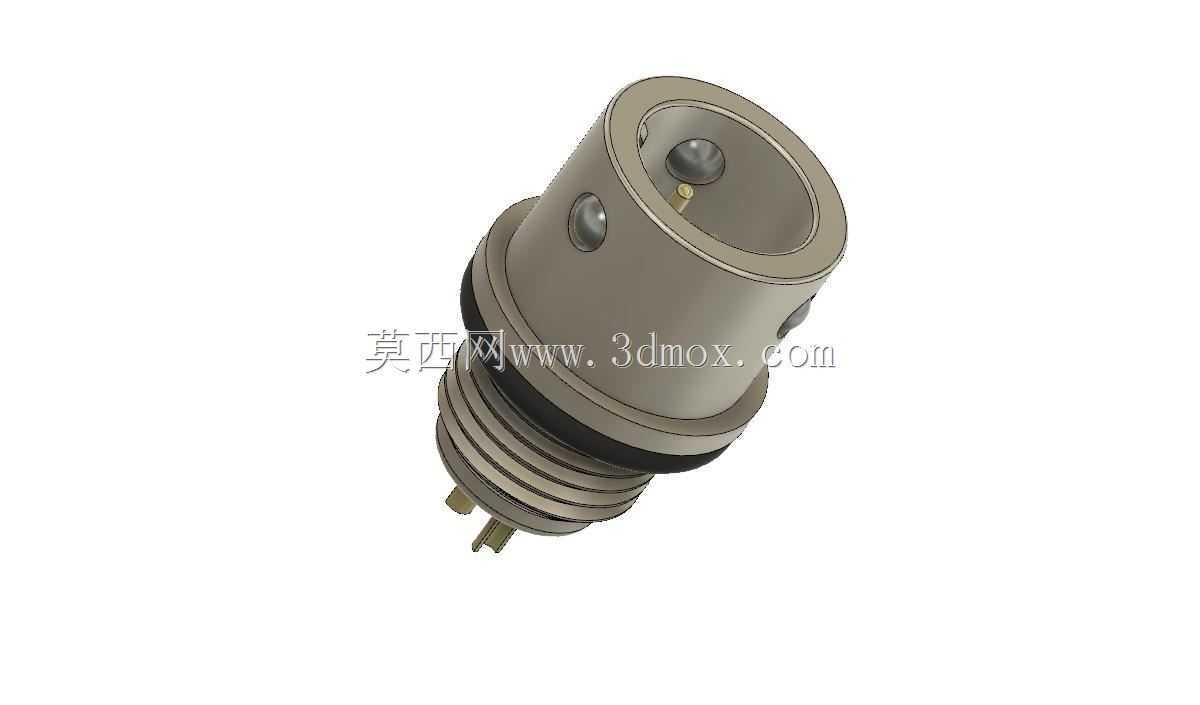

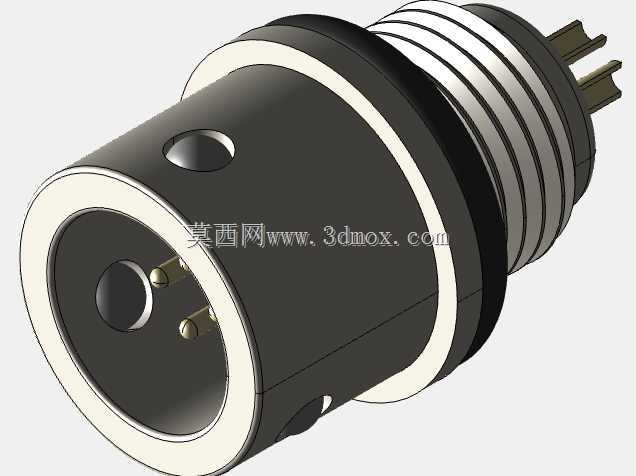

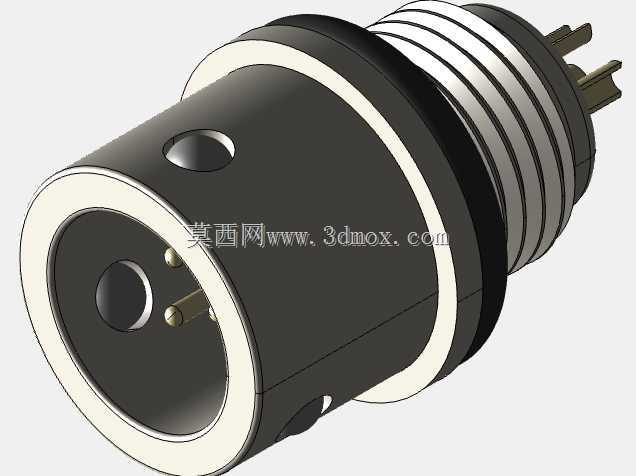

　　从结构上看，该件由对接端壳体、绝缘基座、接触件、密封或隔振垫圈、尾部螺纹安装段以及针脚伸出段组成。前端圆筒形对接腔用于容纳插头端，腔体内布置2至4个接触位；接触件数量通过参数化方式控制，便于在同一外形框架下派生2芯、3芯或4芯规格。外壳侧壁的小圆结构通常与锁紧、定位或防误插有关，能够在插头插入后限制周向转动，避免针孔错位受力。中部黑色环形件承担垫圈功能，在面板安装或对接压紧时提供缓冲、密封面填充以及一定的防尘防松作用。

　　尾部外螺纹是这类插座的重要安装边界。实际装配时，连接器多穿过设备面板或支架开孔，由螺母从背面锁紧，使前端对接面外露、尾端针脚位于设备内侧，再与印制板、线束端子或内部线缆连接。建模时需要重点控制螺纹大径、螺距、锁紧长度、法兰贴合面以及前端圆柱外径之间的关系：外径决定面板开孔与避让空间，螺纹长度决定可夹持的板厚范围，前端腔体深度决定插头插入行程，尾部针脚伸出长度则影响焊接或压接后的布线高度。

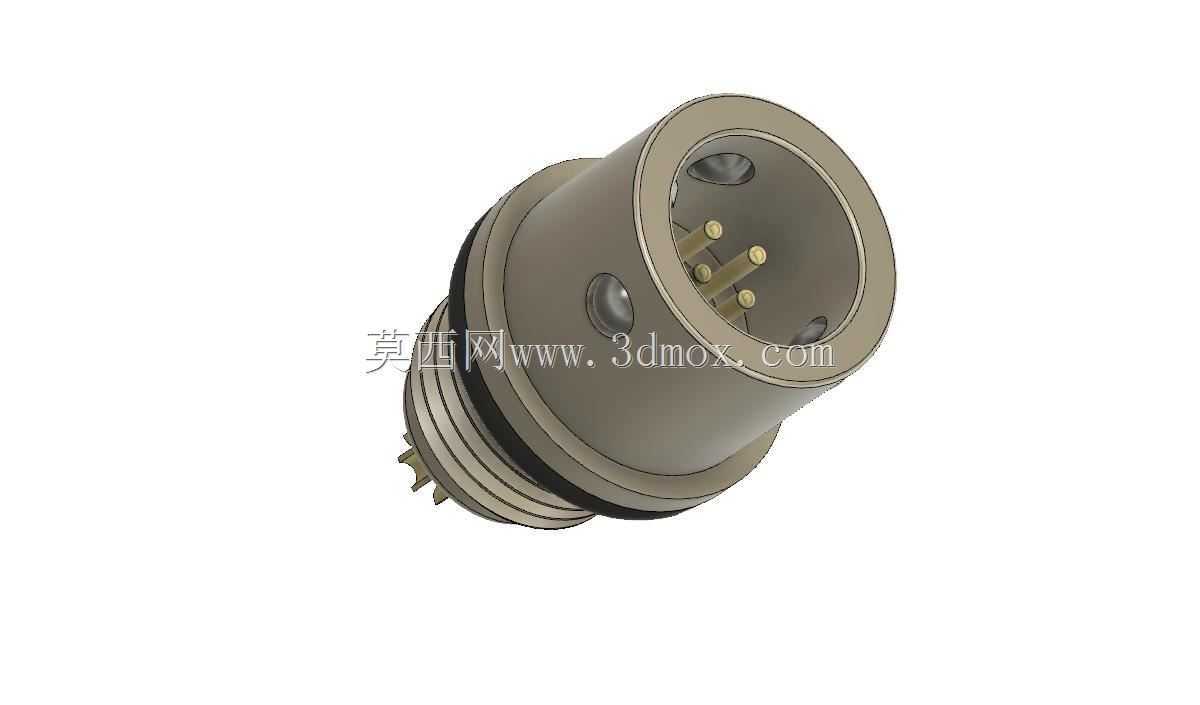

　　接触件布局遵循小圆截面内的等距或防错排布原则。2芯结构可沿直径方向布置，3芯结构多采用三角形分布，4芯结构则需在有限内径内保证相邻接触件之间的爬电距离和绝缘壁厚。绝缘基座不仅要固定插针位置，还要在插拔侧向力作用下防止插针偏摆；金属外壳则提供机械防护、屏蔽连续性和对接导向。对于选用者而言，不能只看外观相似，还应核对芯数、额定电流、针脚直径、安装螺纹、接线方式以及对接端锁紧形式，否则即使外形能够插入，也可能出现相位错误、接触不可靠或尾部无法接线的问题。

　　三维设计时，先建立回转壳体作为主体基准，再在中心轴线上划分对接腔、绝缘件容纳区、安装螺纹区和尾针区。针脚数量适合用参数驱动，改变芯数时同步更新接触件阵列、绝缘孔位和尾部针脚位置，而不是逐个重建特征。外壳侧壁的定位结构、环形垫圈槽和尾部螺纹应保持同轴关系，配合面留出台阶，以便工程图中直接标注安装孔径、板厚范围和对接方向。模型还应保留插合状态所需的外部包络，尤其是插头接入后前方占用的直线空间，避免设备外壳或邻近元件挡住插拔操作。

　　在维护场景中，这类连接器的价值体现在快速断开与复装。仪器校准时可拆下外部探头，部件更换时不必逐根拆线，产线测试时也能通过统一接口快速切换工装。设计上若忽视倒角和导向，插合时容易刮伤绝缘件或顶弯细针；若尾部针脚过长且缺少固定，焊接后受振动可能出现根部疲劳；若垫圈压缩量不足，面板处会产生松动，压缩过量又可能造成螺纹应力过大。因此，该模型对结构人员的参考重点，在于理解小型圆形连接器如何在极小体积内同时完成导向、锁紧、绝缘、接触、安装和维护这几项功能，并把这些约束转化为面板开孔、避让空间和线束布置的具体设计依据。
