这套锁具结构主要面向小型设备柜门、检修面板、电气箱门和需要权限识别的操作位,核心由圆柱钥匙、钥匙环、识别牌、锁芯安装板以及带发光按钮的锁板组成。实际布置时,锁板承担两个功能:一是通过锁芯完成机械闭锁,二是通过按钮区域提供状态提示或操作触发。发光按钮并不替代锁芯,而是与锁具相邻集成,使维护人员在确认钥匙权限后,能够在同一面板上完成解锁、状态确认和按钮操作,减少在狭小设备表面分散开孔的情况。

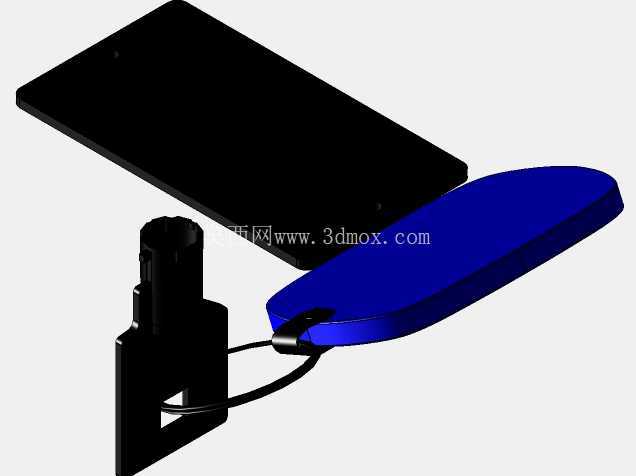

从结构思路看,圆柱钥匙采用扁平匙身与圆柱插入段结合的形式,匙身轮廓用于传递扭转力矩,圆柱段负责进入锁芯并与内部弹子或限位结构配合。钥匙根部保留挂环孔,可与金属钥匙环连接,下方识别牌用于区分设备编号、权限区域或维护组别。这样的处理在多台设备并列布置时比较实用,巡检人员不必反复试钥匙,也能通过牌体快速识别对应锁位。钥匙环的回转半径需要在建模时单独检查,避免钥匙悬挂后与柜门边缘、把手或相邻按钮发生干涉。

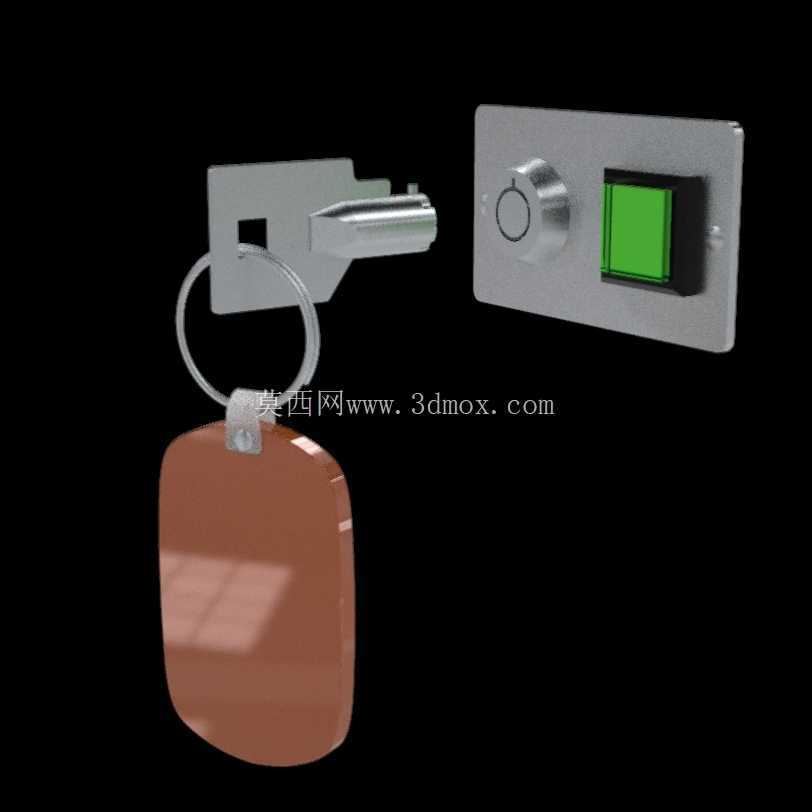

锁板外形为矩形薄板,正面布置圆形锁芯孔和矩形按钮窗口。锁芯孔周边保留足够壁厚,用于承受钥匙插入和转动时的局部载荷;按钮窗口采用沉边或限位台阶,使发光按钮装入后正面平齐,背面则预留接线、卡扣或螺母固定空间。面板厚度不宜只按外观确定,需要同时考虑锁芯螺母压紧长度、按钮安装槽深度以及门板材料的抗弯能力。若门板较薄,应在锁芯和按钮位置增加补强衬板,防止长期操作后面板松动。

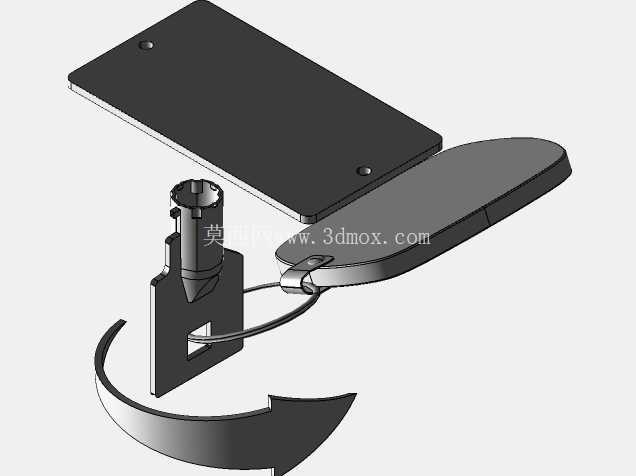

安装边界方面,锁板外轮廓决定门板开孔范围,锁芯中心与按钮中心的间距要兼顾手指操作空间和钥匙转动空间。钥匙插入后,匙柄、钥匙环及识别牌会向面板外侧悬垂,因此门体开启方向、周边管线和防护盖位置都要纳入干涉检查。锁芯背部需留出锁舌或联动片运动行程,按钮背部则要留出接线弯折半径。三维建模时可将钥匙按插入状态和悬挂状态分别装配验证:前者检查齿部、锁芯孔和按钮窗口的相对位置,后者检查钥匙环摆动、识别牌晃动以及门体关闭后的间隙。
在设备应用中,这种结构适合既要机械防护又要提示操作状态的场合。发光区域可用于显示电源、允许操作、故障或门禁状态,锁芯则保证只有授权人员能够接触关键动作。结构设计上应避免按钮与锁芯共用薄弱安装区,面板受力路径最好由四周固定边承担,锁芯扭转载荷通过衬套或加厚区传递到门板。整体造型简洁,但开孔、壁厚、背部行程和钥匙悬挂空间都需要在装配模型中逐项校核,才能保证实物加工后开关顺畅、按钮固定可靠、钥匙取用方便。
