五缸径向辐射排布星形活塞发动机结构

　　这套径向排布的往复式内燃动力结构，最典型的落地场景集中在轻型通航飞机、早期螺旋桨航空器、小型航空试验台以及教学演示动力单元中。星形布局从诞生之初就围绕短轴距、高功率密度、迎风冷却均匀这几个核心诉求展开，和直列、V型缸体布局相比，多组气缸围绕中心曲轴箱沿圆周方向均匀向外辐射，整机轴向长度被压缩到很小的范围，装在螺旋桨后方时，迎风面可以直接扫过每一组气缸的散热鳍片，风冷工况下不需要布置复杂的水冷管路与散热水套，这也是早年航空动力大量采用星型结构的核心原因。

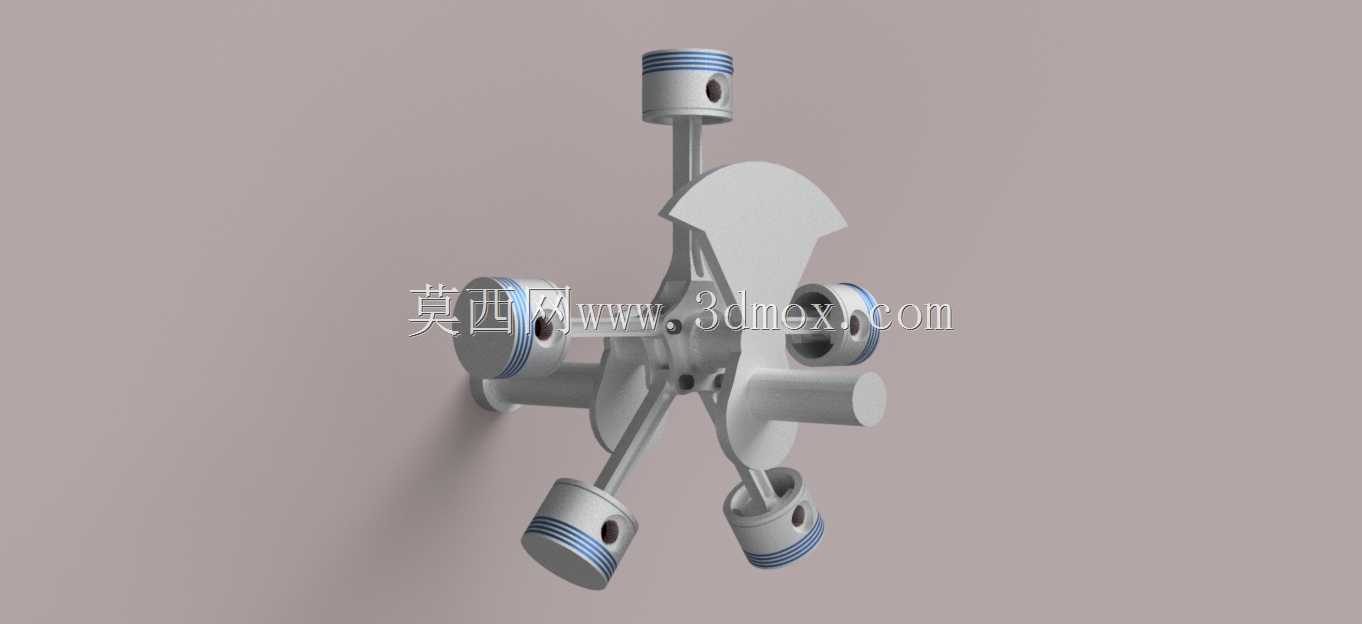

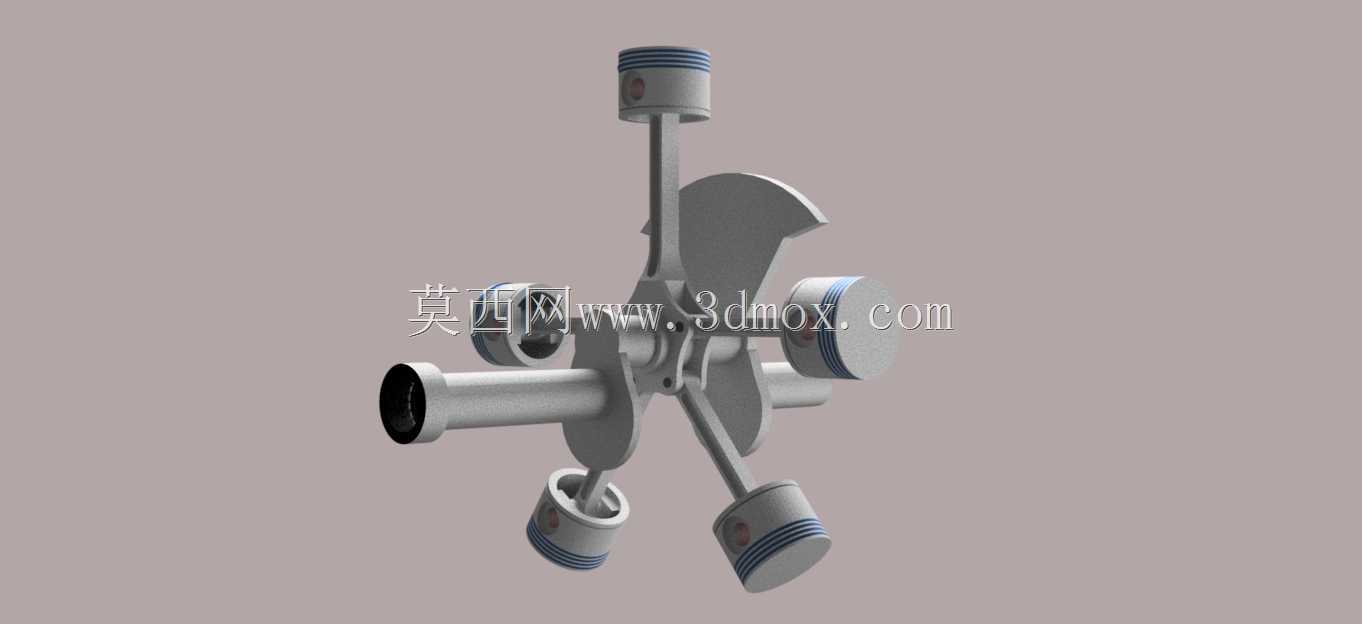

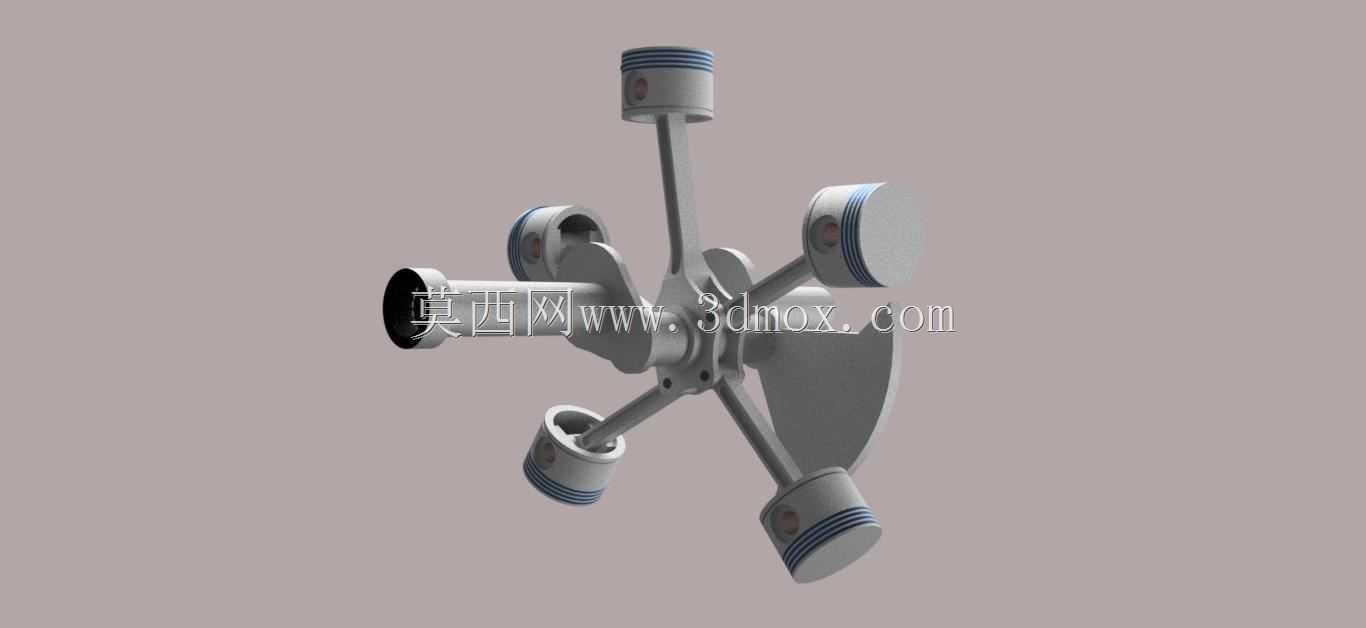

　　从实际功能逻辑上看，五组气缸沿中心曲轴周向间隔72度均匀分布，每一组缸体内部都配套独立的活塞、活塞销与连杆组件。和普通直列发动机所有连杆并排铰接在曲轴不同，星形结构采用主副连杆组合形式：其中一根连杆作为主连杆，大端直接套装在曲轴曲柄销上，其余四根副连杆的大端分别铰接在主连杆大端外缘的铰接座上，当曲轴转动、活塞往复运动时，五个活塞的行程相位依次错开，做功冲程交替触发，曲轴运转的平顺度远优于同缸数的直列单排结构，输出扭矩的波动幅度更小，在螺旋桨这类大惯量负载工况下，不需要额外配置大质量飞轮就能维持稳定转速。

　　设计思路层面，首先要解决的是周向均布的空间干涉问题：五根连杆在曲轴箱内部的摆动平面完全共面，建模阶段需要逐一校验活塞在上止点、下止点以及中间任意转角位置时，连杆杆身和相邻缸体的内壁、主连杆铰接销轴、曲轴箱内腔加强筋之间的最小安全间隙，避免高转速运转过程中出现运动部件磕碰。其次是受力平衡设计，五组活塞往复运动产生的一阶、二阶惯性力，沿圆周方向对称分布，径向的惯性力分量可以大部分互相抵消，最终传递到发动机安装机架上的振动载荷远小于同排量直列机型，对飞机机身的安装支架强度要求更低。缸体部分采用外露散热鳍片的结构形式，气流从螺旋桨旋转产生的冲压效应直接吹过鳍片间隙，把燃烧产生的热量带走，省掉了水泵、水管、散热器整套水冷部件，整机自重可以降低百分之二十以上，非常适合对重量极其敏感的航空场景。

　　从安装边界与外形尺寸逻辑来看，整机的最大外轮廓由五个气缸末端围成的外接圆决定，径向尺寸远大于轴向尺寸，安装时机架的对接面布置在曲轴箱后侧，曲轴输出端从曲轴箱前侧伸出，直接连接螺旋桨安装法兰，安装止口的同轴度需要和曲轴回转中心严格对齐，避免螺旋桨旋转时产生额外的偏心载荷。缸体与中心曲轴箱的连接法兰沿径向布置，每一组缸体的装配定位面都以曲轴轴线为基准做周向分度加工，保证五个气缸的轴线全部交汇于曲轴曲柄销的回转平面内，不会出现缸体偏斜导致活塞环偏磨、拉缸的故障。曲轴箱内部预留了主轴承安装位、滑油回流通道，连杆铰接位置的销轴采用过盈配合加锁紧定位，防止高转速下销轴脱出。

　　在结构建模的过程中，需要先搭建曲轴的回转骨架，确定曲柄销的偏心距也就是活塞行程的一半，再以曲轴轴线为中心做周向阵列，依次生成五个气缸的缸套轴线，之后逐个匹配活塞的外径、缸套长度、连杆中心距，再完成主连杆大端、副连杆铰接孔的细节结构，运动仿真阶段可以给曲轴添加旋转驱动，追踪每个活塞的位移曲线，验证五个活塞的上止点相位是否依次间隔72度，同时检查全行程内所有运动零件的间隙是否满足设计要求。这类结构除了航空动力场景之外，也常被用于机械原理教学演示，能够非常直观地展示曲柄连杆机构的运动规律、多缸内燃机的做功顺序以及径向布局的受力平衡特点，缸体、活塞、连杆、曲轴几个核心部件拆分之后，可以清晰看到往复运动和旋转运动之间的转换逻辑，对理解内燃机核心工作原理有很强的实操参考价值。
